3. Документы, ведущиеся на кнп (нп), их содержание и порядок отработки.

На каждом командно-наблюдательном пункте ведутся:

-1. рабочая карта командира взвода,

-2. схема ориентиров,

-3. журнал разведки и обслуживания стрельбы,

-4. крупномасштабный планшет

-5. схема целей.

При организации разведки на резкопересеченной местности и в горах при наличии достаточного времени на наблюдательных пунктах составляются схемы полей невидимости. ( 6 )

1. На рабочую карту командира взвода наносятся:

-1.1 передний край противника,

-1.2 наблюдательные пункты,

-1.3 полоса разведки и районы особого внимания;

-1.4 цели, разведанные со своих наблюдательных пунктов и полученные от других подразделений артиллерийской разведки;

-1.5 намечаемые рубежи развертывания,

-1.6 маршруты и порядок перемещения наблюдательных пунктов в ходе боя;

-1.7 данные радиационной и химической обстановки;

-1.8 позывные должностных лиц

-1.8 сигналы.

Цели на рабочую карту наносят условными обозначениями, отмечая характер каждой цели и степень ее достоверности.

Около условного обозначения цели ставят ее номер, дату и время обнаружения; для артиллерийских (минометных) батарей (взводов) — калибр орудий (минометов). Цели, положение которых определено не точно или которые нуждаются в дополнительной разведке и уточнении, при нанесении на карту обводятся пунктирным кругом. Например:

	144 14.05 6.5	цель 144, НП противника, обнаружена с одного НП в 14.05 6.50, подтверждена воздушным фото-графированием;
	101 8 155 12.10 7.5	цель 101, восьмиорудийная 155-мм гаубичная батарея, засечена в 12.10 7.5 с пунктов СН и подтверждена подразделением звуковой разведки;
		предполагаемое положение цели (цель – наблюдательный пункт)

Схема ориентиров 2 батареи

Ствол отдельной ели
	46	46-20
		3300

Левый срез двойного куста
44	41-40
	2400

Пень на бугре
42	43-30
	1400

Ствол сухого дерева
45	51-70
	3500

ОН

47-00

Конек крыши отдельного дома
43	50-50
	1700

Развилка дорог
41	54-20
	1700

x = 18560

y = 61470

h = 113 м.

Командир отделения разведки сержант Минайло
16.4.2012

Схема ориентиров предназначена для облегчения отыскания ориентиров (местных предметов) на местности, быстрой и надежной передачи (приема) целеуказания, определения положения разведанных целей на местности относительно ориентиров, а также для приема и передачи докладов о разведанных целях. Она представляет собой чертеж произвольного масштаба, на который в перспективном виде наносят все выбранные ориентиры и ориентиры старшего начальника, находящиеся в полосе (секторе) разведки.

Журнал разведки и обслуживания стрельбы является документом, в который записываются результаты наблюдения за противником и отсчеты по цели при обслуживании стрельбы артиллерии. Запись в журнале делается разведчиком сразу же при обнаружении цели или установлении тех или иных действий систематически просматривается командиром отделения для обобщения добытых разведывательных данных.

Журнал разведки и обслуживания стрельбы взвода управления____

Основное направление — 55–00 КНП(основной), левый x=_____, y=_____, h=____ Боковой НП, левый x=_____, y=_____, h=____

Отсчет в основном направлении _________ правый x=_____, y=_____, h=____ Правый x=_____, y=_____, h=____

Способ ориентирования приборов - по дирекционному углу

Номер цели (ориентиров реперов, разрывов)	Время обнаружения	ПОЛОЖЕНИЕ ЦЕЛИ					Наименование цели и результаты	Координаты			Характеристика точности засечки	Примечание
		КНП			Боковой НП			x	y	h
		Отсчет (доворот до ОН)	Даль-ность	Угол места	Отсчет (доворот до ОН)	Даль-ность		71180	10300	100	ДАК по дыму, неточно	Доложено в ПУОД адн
61	5 июня 5.30	53–75	2000	–6			Миномет вел огонь из рощи “Правая”	71200	12060	120	Точно
10	6.20	52–66	1200	+10			Периодический блеск стекол. Предположительно НП	71800	11200	125	Точно
15	7.10	56–03	2200	–8			Танк в окопе. Виден ствол					Доложено КБ
Репер 1	7.15						Создание наземного репера
Первый разрыв	7.20	53–15	2430	–6
Группа разрывов
1		53–17	2447	–6
2		53–14	2435	–6
3		53–19	2427	–6
4		53–13	2440	–6				71200	09350	120
Среднее по группе		53–16	2437	-6				71180	10300	100

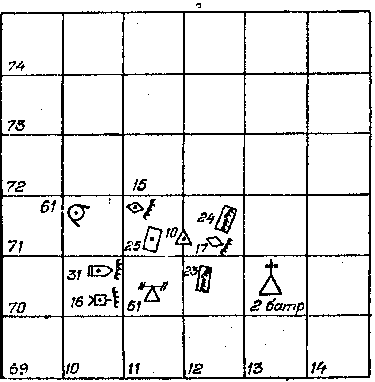

Крупномасштабный планшет (рис. 1.8) служит для систематизации и анализа разведывательных сведений. Он ведется, как правило, в масштабе 1:10000 на миллиметровой бумаге или специальном бланке. Крупномасштабный планшет является графическим отображением журнала разведки и обслуживания стрельбы. На него наносят условными обозначениями по координатам все разведанные подразделением оптической разведки цели (вновь разведанные и подтвердившиеся). По взаимному расположению отдельные цели объединяют в группы и устанавливают положение взводных опорных пунктов и систему огня противника.

Для определения координат цели — взводного опорного пункта (или группы целей) необходимо данную цель заключить в прямоугольник, а затем провести в нем диагонали. Пересечение диагоналей дает координаты цели. За координаты группы целей в некоторых случаях целесообразно принять координаты наиболее важной цели, находящейся в составе группы. После определения характера и положения взводных опорных пунктов, батарей (взводов), отдельных целей (танка, ПТУР, РЛС и др.), их переносят с планшета на рабочую карту, а затем на схему целей.

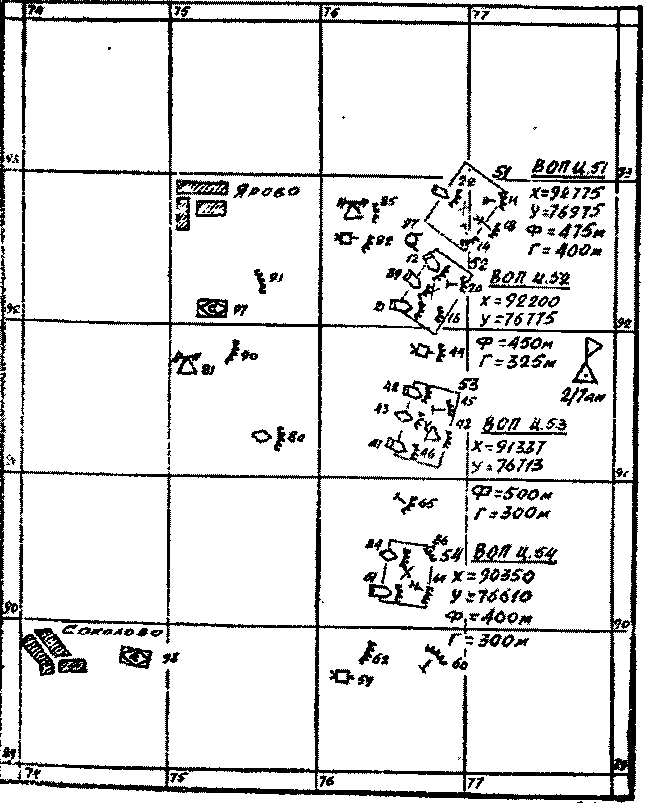

Схема целей— отчетный разведывательный документ, на котором изображены условными знаками все разведанные цели с указанием их точного положения, характеристик и средств разведки, при помощи которых они разведаны. Схему целей обычно оформляют на кальке с нанесенной координатной сеткой путем наложения кальки на рабочую карту. На схему наносят наиболее характерные местные предметы, населенные пункты для общего ориентирования, все разведанные цели с указанием их номеров, а для минометных и артиллерийских батарей указывают средства разведки, которыми они были засечены, количество засечек и время. Номера целей, координаты, количество засечек и другие данные берутся с крупномасштабного планшета и из журнала разведки и обслуживания стрельбы.

К схеме целей обязательно прилагается список координат целей.

Схема целей взвода разведки на 18.00 5.10.

Карта 1:50000 изд. 1993 г.

К

омандир взвода разведки

лейтенант Головко
