2. Календарный график производства земляных работ на участке
Методику проектирования календарного графика удобно изложить на примере участка строящейся железнодорожной линии (рис. 1).
Начинать проектирование нужно с заполнения таблицы 5.
Графы 1, 2, 3, 4 заполняются в соответствии с решением задачи распределения земляных масс.
Марка ведущей машины (графа 5) выбирается из определенного типа машин (графа 4) и местных условий. В зависимости от рабочих отметок, объема массива, вида грунта и его влажности принимается решение о выборе конкретной марки экскаватора-драглайна. При скреперных работах также выбирается конкретная марка скрепера.

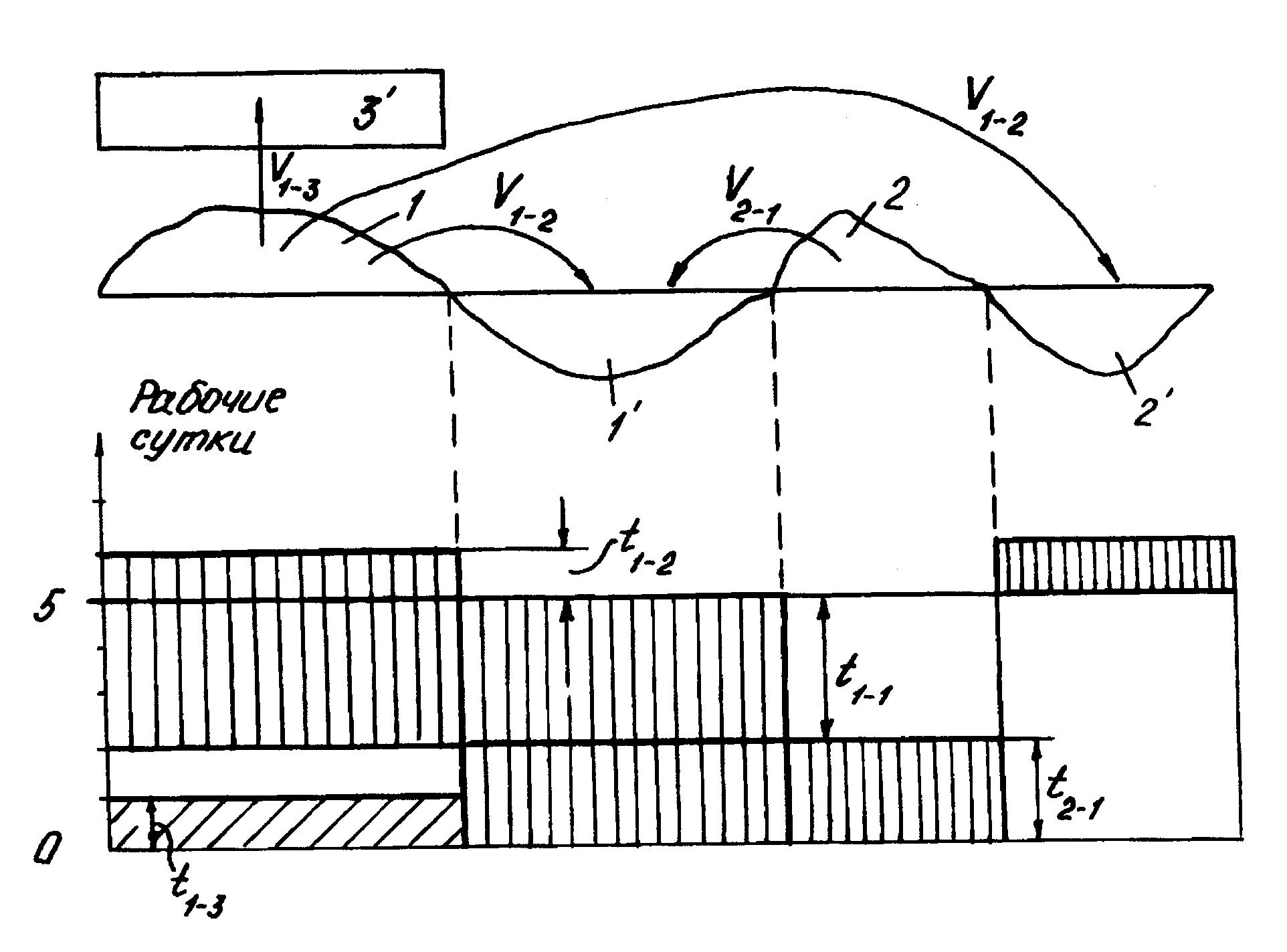

Рис.1. Календарный график производства земляных работ на участке
При выполнении курсового проекта марка выбираемой машины и количество машин в комплекте должны быть согласованы с руководителем курсового проекта.
Срок производства работ на каждой связи определяют исходя из перевозимого объема грунта VВ и суточной производительности комплекта Пэ:
Тк = VВ / 0,718*8*2*Пэ,сут,
В рассматриваемом примере производительность экскаватора определяется как
Пэ = (3600*q*KH*Kв)/(Тц*Kp), м3/сут
где q -объем ковша экскаватора (м3)
KH – коэффициент наполнения ковша
Kв – коэффициент использования машин
Тц – время цикла работы экскаватора, мин
Kp- коэффициент разрыхления грунта
Таблица 4.
Поставщики |
Потребители |
Цена за 1 м³ |
Перевозимый объем, м³ |
Принятая марка машины |
Количество машин в комплекте |
Дальность возки, м |
Суточная производительность комплекта Пэ, м³/мин |
Срок производства работ Тк, сут |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1 |
1’ |
9 |
3000 |
Экскаватор Э-1252 |
4 |
410 |
674,8 |
1 |
1 |
2’ |
11 |
14000 |
Экскаватор Э |
4 |
900 |
674,8 |
2 |
1 |
7’ |
12 |
22000 |
Экскаватор Э |
4 |
1340 |
674,8 |
3 |
2 |
7’ |
11 |
21000 |
Экскаватор Э |
4 |
1010 |
674,8 |
3 |
3 |
5’ |
11 |
60000 |
Экскаватор Э |
4 |
110 |
674,8 |
8 |
4 |
3’ |
9 |
32000 |
Скрепер самоходный ДЗ - 350 |
4 |
450 |
438,4 |
7 |
4 |
7’ |
11 |
16000 |
Экскаватор Э-1252 |
4 |
1200 |
674,8 |
7 |
