25.Понятие дискового массива raid. Уровни raid-1-2-3-4-5.

Уровень RAID-1 реализует подход, называемый зеркальным копированием . Логическое устройство в этом случае образуется на основе одной или нескольких пар дисков, в которых один диск является основным, а другой диск (зеркальный) дублирует информацию, находящуюся на основном диске. Если основной диск выходит из строя, зеркальный продолжает сохранять данные, тем самым обеспечивается повышенная отказоустойчивость логического устройства. За это приходится платить избыточностью — все данные хранятся на логическом устройстве RAID-1 в двух экземплярах, в результате дисковое пространство используется лишь на 50 %.

При внесении изменений в данные, расположенные на логическом устройстве RAID-1, контроллер (или драйвер) массива дисков одинаковым образом модифицирует и основной, и зеркальный диски, при этом дублирование операций абсолютно прозрачно для пользователя и приложений. Удвоение количества операций записи снижает, производительность дисковой подсистемы, поэтому во многих случаях наряду с дублированием дисков дублируются и их контроллеры. Такое дублирование помимо повышения скорости операций записи обеспечивает большую надежность системы .

Уровень RAID-2 расщепляет данные побитно: первый бит записывается на первый диск, второй бит — на второй диск и т. д.

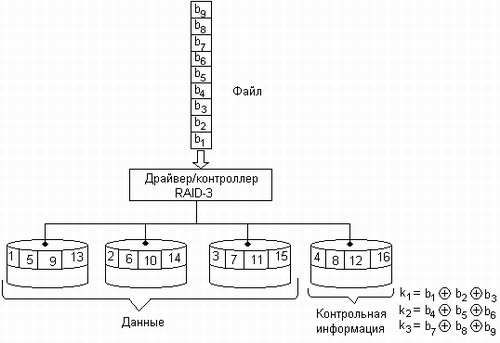

В массивах RAID-3 используется расщепление данных на массиве дисков с выделением одного диска на весь набор для контроля четности. То есть если имеется массив из N дисков, то запись на N-1 из них производится параллельно с побайтным расщеплением, а N-й диск используется для записи контрольной информации о четности. Диск четности является резервным. Если какой-либо диск выходит из строя, то данные остальных дисков плюс данные о четности резервного диска позволяют не только определить, какой из дисководов массива вышел из строя, но и восстановить утраченную информацию.

Уровень RAID-3 позволяет выполнять одновременное чтение или запись данных на несколько дисков для файлов с длинными записями, однако следует подчеркнуть, что в каждый момент выполняется только один запрос на ввод-вывод, то есть RAID-3 позволяет распараллеливать ввод-вывод в рамках только одного процесса. Таким образом, уровень RAID-3 повышает как надежность, так и скорость обмена информацией.

Организация RAID-4 аналогична RAID-3, за тем исключением, что данные распределяются на дисках не побайтно, а блоками. За счет этого может происходить независимый обмен с каждым диском. Для хранения контрольной информации также используется один дополнительный диск. Эта реализация удобна для файлов с очень короткими записями и большей частотой операций чтения по сравнению с операциями записи, поскольку в этом случае при подходящем размере блоков диска возможно одновременное выполнение нескольких операций чтения.

В уровне RAID-5 используется метод, аналогичный RAID-4, но данные о контроле четности распределяются по всем дискам массива. При выполнении операции записи требуется в три раза больше оперативной памяти. Каждая команда записи инициирует ту же последовательность «считывание—модификация—запись» в нескольких дисках, как и в методе RAID-4. Наибольший выигрыш в производительности достигается при операциях чтения. Поскольку информация о четности может быть считана и записана на несколько дисков одновременно, скорость записи по сравнению с уровнем RAID-4 увеличивается, однако она все еще гораздо ниже скорости отдельного диска метода RAID-1 или RAID-3.

Рис. 8.16. Организация массива RAID-5

Кроме рассмотренных выше имеются еще и другие варианты организации совместной работы избыточного набора дисков, среди них можно особо отметить технологию RAID-10, которая представляет собой комбинированный способ, при котором данные «расщепляются» (RAID-0) и зеркально копируются (RAID-1) без вычисления контрольных сумм. Обычно две пары «зеркальных» массивов объединяются и образуют один массив RAID-0. Этот способ целесообразно применять при работе с большими файлами.

Таблица 8.2. Характеристики уровней RAID

Конфигу- рация RAID	Избы- точность	Отказо- устойчивость	Скорость чтения	Скорость записи
RAID-0	Нет	Нет	Повышенная	Повышенная
RAID RAID-1	50%	Есть	Повышенная	Пониженная (в варианте без дуплексирования)
RAID-3, RAID-4, RAID-5	До 33%	Есть	Повышенная	Пониженная  (в разной степени)
RAID-10	50%	Есть	Повышенная	Повышенная
