Збір навантажень на 1м плити покриття
Вирізаємо 1
плити покриття та робимо збір
навантажень, зверху в низ.
Збір навантажеть приведенний у таблиці 2.1.
Таблиця 2.1 - Збір навантажень на 1 плити покриття,кН.
Навантеження |
Нормативне |
Коеф. перенавантаження |
Розрахункове |
Постійне від ваги: |
|
|
|
t = 10 мм,рн
= 1400 кг/ |
1*1*0.01*14=0.14 |
1.2 |
0.168 |
t = 2мм, рн = 600 кг/ |
1*1*0.008*6=0.048 |
1.2 |
0.0576 |
t = 20 мм,рн = 1050 кг/ |
1*1*0.02*18=0.036 |
1.2 |
0.432 |
4. Керамзитовий гравій t = 250 мм,рн = 600 кг/ |
1*1*0.25*6=1.5 |
1.3 |
1.95 |
5. Залізобетонна плита t = 50 мм,рн = 2500 кг/ |
1*1*0.05*25=1.25 |
1.1 |
1.375 |
Підсумок |
3.298 |
|
3.9826 |
Тимчасова |
4 |
1.4 |
5.6 |
Всього |
7.298 |
|
9.5826 |

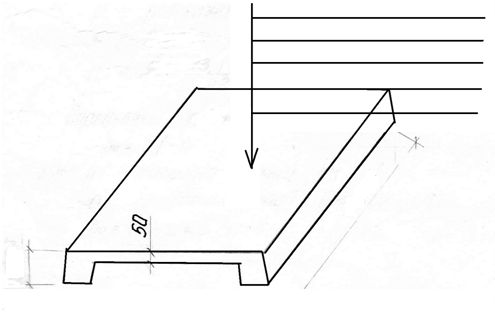

Рис. 2.1 Плита ребриста
Розрахунок полиці панелі на вплив рівномірного розподіленного
навантаження
Розрахункове навантаження на 1м полиці:
Постійна:
Відваги підлоги g = g1 + g2 + g3 = 0,14+0,048+0,036+1,5= 2.6076 кН
Від
ваги плити висотою gн
=
*
p
=1,375 кН
Підсумок:
g=
+
=2,6076+1,375=4
кН
Тимчасова: V= 5.6 кН
Всого:P=g+V= 4+5.6= 9.6 кН

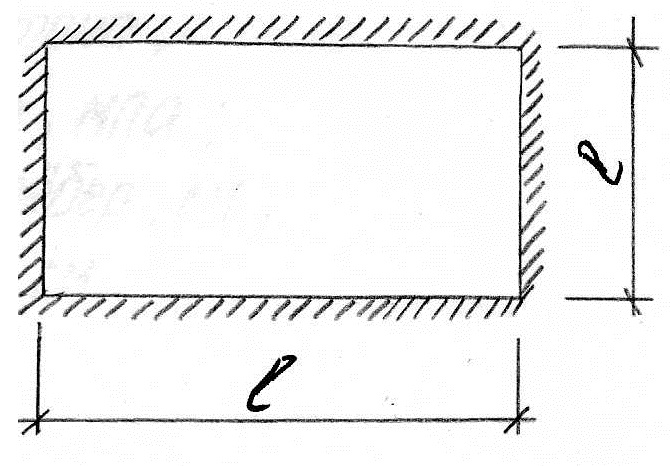

Рис. 2.2 Розрахункова схема полки панелі
Розраховуємо полицю ребристої панелі, як плиту, защемлену по контуру.
Поперечні ребра ділять полицю панелі на комірки близькі до квадратних. Проліт плити встановлюють з урахуванням ширини повздовжніх ребер зверху – 105 мм і товщину шва замонолічування панелей 40 мм, визначається за формулою:
l =
–
* 2 – 0.04 = 1.2 – 0.105 * 2 – 0.04 = 0.95 м
= 95 см. (2.1)
де, - ширина пнелі
- ширина повздовжніх ребер по верху
Згинальний момент на ширині перерізу, яка дорівнює прольоту квадратної плити М, кН м, визначається за формулою:
M=
(2.2)
де,
– коєфіціент зменшення площі
перерізу;
P – розрахункове навантаження, кН м;
l – проліт плити без повздовжніх ребер, м.
М =
=0.137
кНм
Визначаемо робочу висоту полиці панелі
,
см, за формулою:
=h– a (2.3)
де – робоча висота, см;
h – товщина плити, см;
а – захисний шар, см.
=50 – 20 = 30 мм = 3 см
Визначаємо коефіцієнт
,
за формулою:
=
(2.4)
де М – згинальний момент;
– коєфіцієнт умови роботи бетону, мПа;
–
розрахунковий опір, кН
м;
l – проліт плити без повздовжніх ребер, см;
– робоча висота полиці панелі, см.
=
=0.184
Полиця панелі переважно армується зварними сітками або рулонними стрижнями, які йдуть вздовж прольоту плити, і називаються робочими, а стрижні перпендикулярного напрямку, називаються розподіленні (монтажні). Стрижні робочої арматури мають діаметр 3-10 мм і розміщують по ширині плити з кроком 50-300 мм. Розподільні стрижні мають дещо менший діаметр і крок 200-300 мм.
Площа перерізу арматури, що вимагається,
попередньо взявши її розрахунковий
опір,
,
, визначаємо за формулою:
=
=
137 / 0.99 * 3* 375 = 0.123
см (2.5)
де М – згинальний момент;
– табличний коєціфієнт;
– розрахунок опору арматури, мПа;
– робоча висота, см.
=
=0,123
По отриманій площі підбираємо діаметр
200/200/3/3 5 3 Вр І = 0.355 см > 0.123 см
