Exercice 3

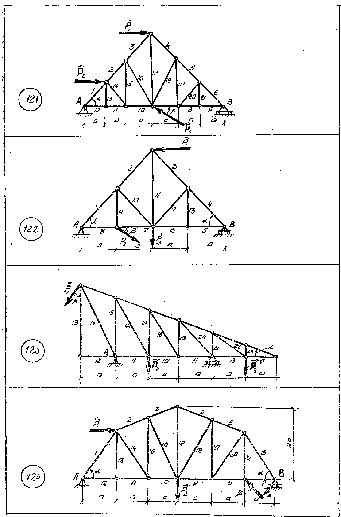

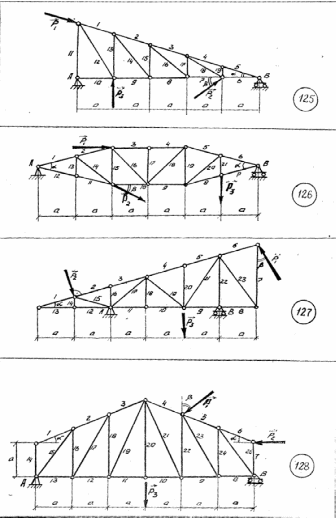

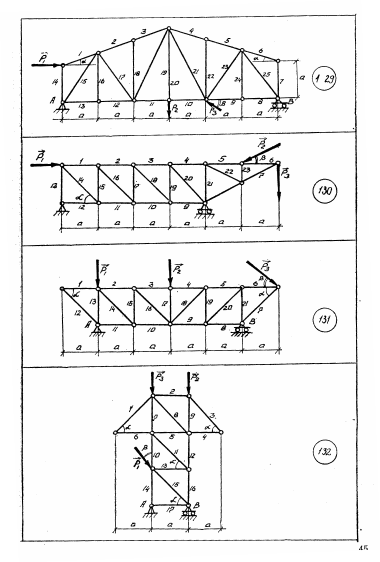

Sur la ferme plate appliques les forces P₁,P₂,P₃. Déterminer les forces d'appui dans les points A et B. Déterminer les efforts dans les tiges de les parties de ferme gauche et droite et faire le vérification graphique.

Grandeurs	Variante
	1	2	3	4	5	6	7	8	9	10
,kN a,m ,grad ,grad	5 3 2 2 60 30	7 2 4 3 45 45	2 6 3 1 30 60	6 1 9 4 30 90	9 7 3 5 60 30	1 5 7 1 45 45	8 2 8 3 45 60	3 9 1 2 60 90	1 4 6 5 45 120	4 8 5 4 30 135

Excercice 4

D

М

éterminer des reactions de supports de constructions et dans un point C(l’ accouplement de la poutre composée).Si il n’y a pas les forces , ou le moment   , il ne faut pas prendre les valeurs de la table.

Величина	Номер варианта
	1	2	3	4	5	6	7	8	9	10
	4	6	8	4	2	2	5	10	4	6
	8	12	6	16	6	5	10	4	12	2
M, N*m	12	10	8	6	5	4	3	2	10	8
