Формули для розрахунку:

Коефіцієнт випрямлення: .

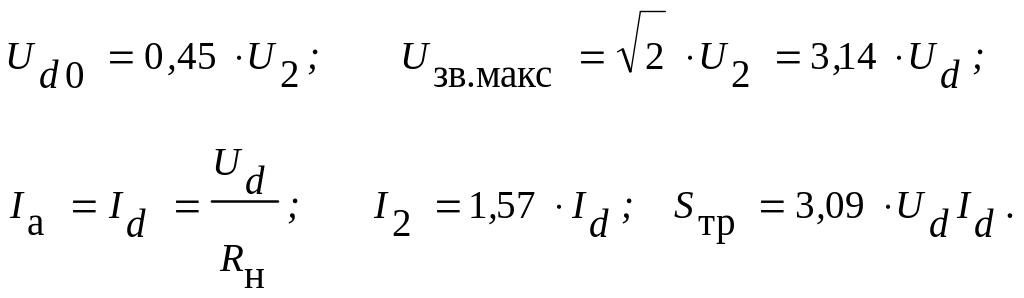

Для однонапівперіодної схеми випрямлення (див. pиc.10.1)

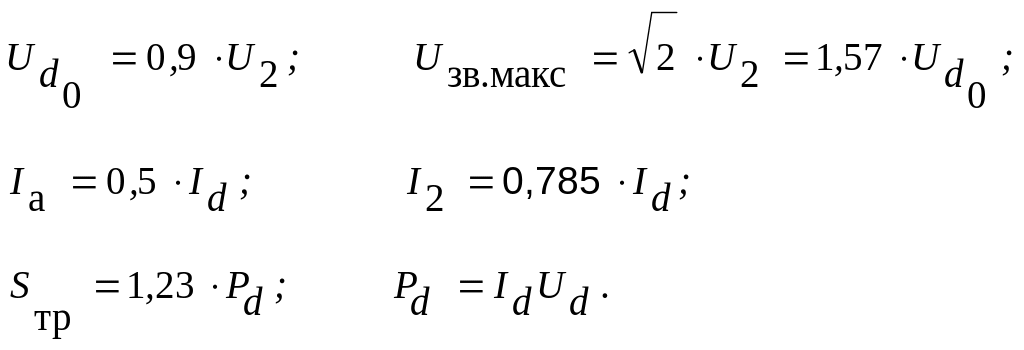

Для мостової схеми випрямлення (див. рис. 10.2)

Для трифазної схеми випрямлення (див. рис. 10.3)

Зміст звіту:

1. Мета роботи.

2. Схеми рис. 10.1-10.3.

3. Таблицю 10.1 з виміряними та обчисленими значеннями.

4. Замалювати осцилограми напруг U₂ та U_d для кожної схеми.

Лабораторна робота № 11 випробування транзистора, визначення його параметрів і побудова характеристик

Мета роботи – вивчити принцип роботи та будову транзистора; зняти і побудувати вхідні і вихідні характеристики біполярного транзистора; визначити коефіцієнт посилення і вхідний опір транзистора.

Студент повинен:

знати мету, будову, принцип дії транзистора, вміти визначати тип транзистора по умовному позначенню, схеми вмикання транзисторів, зміст і порядок виконання лабораторної роботи;

вміти будувати вхідні і вихідні характеристики транзисторів в залежності від схеми вмикання.

При виконанні лабораторної роботи використовуються : джерело напруги постійного струму, транзистор (П124), міліамперметр (МЗЗО), мікроамперметр (М265Я), вольтметр (Ц4317).

Література:

1: § 11.1-11.6, с.476-512;

3: § 16.8-16.12, с.249-259.

Контрольні питання:

1. Яка будова і принцип дії біполярних транзисторів?

2. Які схеми вмикання біполярних транзисторів, що застосовуються для побудови підсилювачів ви знаєте?

3. Намалюйте схему вмикання транзистора із загальним емітером (ЗЕ).

4. Який вигляд мають вхідні і вихідні характеристики біполярного транзистора, ввімкнутого по схемі з ЗЕ?

5. Поясніть процес посилення струму в схемі вмикання транзистора із ЗЕ.

6. Який вплив сили струму бази на вихідні статичні характеристики транзистора, ввімкнутого за схемою із ЗЕ?

7. Як визначити параметри транзистора ввімкнутого за схемою із ЗЕ за вхідними і вихідними характеристиками?

Порядок виконання роботи:

1. Експериментально зняти вхідні характеристики транзистора, ввімкнутого за схемою із ЗЕ. Схема ввімкнення транзистора із ЗЕ приведена на рис. 11.1.

Для зняття вхідних характеристик транзистора І_б = ƒ (U_бе) при U_ке = const необхідно:

а) встановити потенціометри R₁ і R₂ на мінімальну вихідну напругу. Ввімкнути тумблери T₁ і T₂;

б) вхідні статичні характеристики транзистора знімати для трьох значень напруги U_ке = -3 В, -6 В, -12 В. Напругу між колектором і емітером U_ке регулювати потенціометром R₂ , напругу між базою і емітером U_бе - за допомогою потенціометра R₁ від 0 до 2 В через кожні 0,2 В. Дані спостережень записати в табл. 11.1.

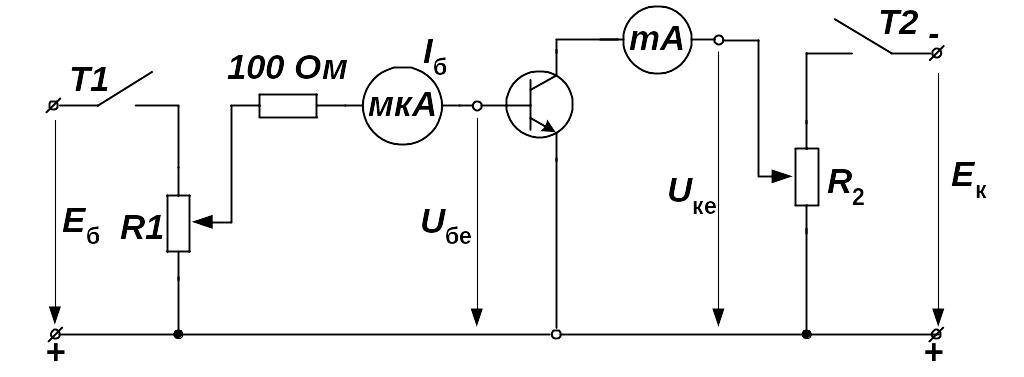

Рис.11.1. Схема увімкнення транзистора зі спільним емітером

Таблиця 11.1

№ п/п	Uке = -3 В		Uке= -6 В		Uке = -12 В
	U бе , B	Iб, мкА	U бе, В	Iб, мкА	U бе, В	Iб , мкА
1 2 … 8

4. Експериментально зняти вихідні характеристики транзистора при І_б = const. Струм бази почергово підтримувати незмінними потенціометром R₁ І_б=10, 20, 50, 70 мкА.

Напругу U_ке змінювати за допомогою потенціометра R₂ в межах від 0 до 15 В через 2...3 В. Дані спостережень записати в табл. 11.2.

Таблиця 11.2

.№ п/п	Iб1= 10 мкА		Iб2=20 мкА		Iб3 =50 мкА		Iб4 =70 мкА
	Uке, B	, мА	Uке, В	, мА	Uке, В	, мА	Uке, В	, мА
1 2 3 : 8

4. За результатами дослідів побудувати сім’ю вхідних і вихідних характеристик транзистора за схемою із ЗЕ. Зробити висновки при вплив вхідної та вихідної напруги на величину струмів бази та колектору.

6. Визначення параметрів транзистора за вхідними і вихідними характеристиками, ввімкнутого за схемою із ЗЕ:

а) користуючись сім’єю вихідних характеристик (рис. 11.2, б) розраховують значення коефіцієнта посилення по струму

при

Для цього визначаємо приріст ΔІ_к і ΔІ_б між точками В і С при U_к =const і знаходимо

б) користуючись сім’єю вхідних характеристик (див. рис. 11.2, а), знаходять значення вхідного опору

Для цього визначаємо прирости ΔU_бе і ΔІ_бе по трикутнику BB'C і знаходимо

а б

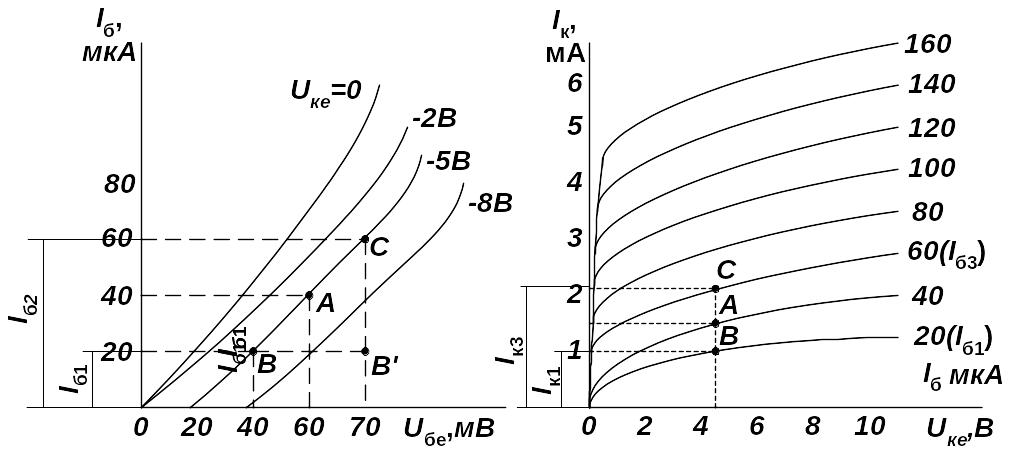

Рис.11.2. Вхідні характеристики (а) та вихідні статичні характеристики (б) транзистора

а б

Рис.11.2. Вхідні характеристики (а) та вихідні статичні характеристики (б) транзистора

Зміст звіту:

1. Мета роботи.

2. Схема рис. 11.1.

3. Таблиці спостережень 11.1 та 11.2.

4. Сім’я вхідних статичних характеристик на основі результатів спостережень за даними табл. 11.1.

5. Сім’я вихідних статичних характеристик на основі результатів спостережень за даними табл. 11.2.

6. Визначення параметрів транзистора за вхідними і вихідними характеристиками, ввімкнутого за схемою із ЗЕ:

Основна література:

1. Малинівський С.М. Загальна електротехніка. – Львів: “Бескид Біт”, 2003.

2. Борисов Ю.М., Липатов Д.Н., Зорин Ю.H. Електротехника. - М.: Энергоатомиздат, 1985.

3. Паначевний Б.І., Свергун Ю.Ф. Загальна електротехніка (теорія і практикум), Видавництво Київ “Каравела”, 2004, 438с.

Додаткова література:

1. Касаткин А.С., Немцов М.В., Электротехника. - М.: Энергоатомиздат, I983.

2. Основи промышленной электроники /Под ред. В.Г.Герасимова/ –М.: Высш. шк., 1986.

3. Гершунский Б.C. Основы электроники. ДО.: Высш. шк., 1982.

ДОДАТОК 1

Одиниці Міжнародної системи (Si)

Найменування величини		Одиниця
		Назва			Позначення
					Міжнародне			Українське
О С Н О В Н І О Д И Н И Ц І
Довжина		метр			m			м
Масса		кілограм			kg			кг
Час		секунда			s			с
Сила електричного струму		ампер			А			А
Термодинамічна температура		кельвін			К			К
Кількість речовини		моль			mol			моль
Сила світла		кандела			cd			кд
Д 0 Д А Т К О В І О Д И Н И Ц І
Плоский кут		радиан			rad			рад
Тілесний кут		стерадиан			ar			ср
ПОХІДНІ ОДИНИЦІ, ЯКІ МАЮТЬ СПЕЦІАЛЬНЕ НАЙМЕНУВАННЯ
Найменування величини	Одиниця							Вираз через основні та додатковаі одиниці Si
	Назва		Позначення
			Міжнародне			Українське
Частота	Герц		Hz			Гц		с-1
Сила	Ньютон		N			Н		м·кг·с-2
Тиск	Паскаль		Fа			Па		м-1·кг·с-2
Енергія	Джоуль		J			Дж		м2·кг·с-2
Потужність	Ватт		W			Вт		м2·кг·с-3
Кількість електрики	Кулон		С			Кл		с·А
Електричне напруга	Вольт		V			В		м2·кг·с -3 ·А-1
Електрична місткість	Фарад		F			Ф		м-2·кг-1·с 4 ·А2
Електричний опір	Ом		Ω			Ом		м2·кг·с -3 ·А-2
Електрична провідність	Сименс		S			См		м-2·кг-1·с 3 ·А2
Потік магнітної індукції	Вебер		Wb			Вб		м2·кг·с –2 ·А-1
Магнітна індукція	Тесла		Т			Тл		кг·с –2 ·А-1
Найменування величини	Одиниця							Вираз через основні та додатковаі одиниці Si
	Назва			Позначення
				Міжнародне			Українське
Індуктивність	Генри			H			Гн	м 2·кг·с -2 ·А-2
Світловий потік	Люмен			1m			лм	кд·ср
Освітленість	Люкс			1х			лк	м2·кд·ср
Активність радіонукліда	Беккерель			Bq			Бк	с-1
Поглинута доза іонизуючого випромінювання	Грэй			Gy			Гр	м2 ·с-2
Еквівалентна доза випромінювання	Зиверт			Sv			Зв	м2 с-2

	Зміст	стор.
1.	Інструктаж з техніки безпеки при виконанні лабораторних робіт	3
2.	Загальні вимоги до виконання лабораторних робіт з курсу “”	4
3.	Лабораторна робота №1 “ ДОСЛІДЖЕННЯ РОЗГАЛУЖЕНОГО КОЛА ПОСТІЙНОГО СТРУМУ”	5
4.	Лабораторна робота №2 “ ДОСЛІДЖЕННЯ НЕРОЗГАЛУЖЕНОГО КОЛА ЗМІННОГО СТРУМУ”	7
5.	Лабораторна робота №3 “ ДОСЛІДЖЕННЯ РОЗГАЛУЖЕНОГО КОЛА ЗМІННОГО СТРУМУ”	10
6.	Лабораторна робота №4 “ ДОСЛІДЖЕННЯ ТРИФАЗНОГО КОЛА ПРИ З'ЄДНАННІ СПОЖИВАЧІВ ЗІРКОЮ”	13
7.	Лабораторна робота №5 “ ДОСЛІДЖЕННЯ ТРИФАЗНОГО КОЛА ПРИ З'ЄДНАННІ СПОЖИВАЧІВ ТРИКУТНИКОМ”	17
8.	Лабораторна робота №6 “ ВИПРОБУВАННЯ ОДНОФАЗНОГО ТРАНСФОРМАТОРА”	20
9.	Лабораторна робота №7 “ ВИПРОБУВАННЯ АСИНХРОННОГО ДВИГУНА З КОРОТКОЗАМКНЕНИМ РОТОРОМ ”	24
10.	Лабораторна робота №8 “ ВИПРОБУВАННЯ АСИНХРОННОГО ДВИГУНА З ФАЗНИМ РОТОРОМ”	28
11.	Лабораторна робота №9 “ ВИПРОБУВАННЯ ДВИГУНА ПОСТІЙНОГО СТРУМУ З НЕЗАЛЕЖНИМ ЗБУДЖЕННЯМ”	31
12.	Лабораторна робота №10 “ ДОСЛІДЖЕННЯ СХЕМ ВИПРЯМЛЕННЯ ЗМІННОГО СТРУМУ В ПОСТІЙНИЙ”	35
13.	Лабораторна робота №11“ ВИПРОБУВАННЯ ТРАНЗИСТОРА, ВИЗНАЧЕННЯ ЙОГО ПАРАМЕТРІВ І ПОБУДОВА ХАРАКТЕРИСТИК”	39
14.	Список літератури	43
15.	ДОДАТОК 1. Одиниці Міжнародної системи (Si)	44
