Шейное сплетение

Стволы спинномозговых нервов (корни сплетения) в сегментах C_I–Cv; X – блуждающий нерв; XI – добавочный нерв; XII – подъязычный нерв: 1 – подбородочно-подъязычная мышца; 2 – щитоподъязычная мышца; 3 – грудиноподъязычная мышца; 4 – грудинощитовидная мышца; 5 – лопаточно-подъязычная мышца; 6 – верхний шейный узел симпатического ствола; 7 – верхний корешок шейной петли; 8 – шейная петля; 9 – нижний корешок шейной петли; 10 – диафрагмальный нерв; 11 – ветвь к плечевому сплетению; 12 – медиальные надключичные нервы; 13 – промежуточные надключичные нервы; 14 – латеральные (задние) надключичные нервы; 15 – трапециевидная мышца; 16 – поперечный нерв шеи; 17 – грудиноключично-сосцевидная мышца; 18 – малый затылочный нерв; 19 – большой ушной нерв; 20 – оболочечные веточки подъязычного нерва; 21 – задние двигательные ветви к мышцам спины. Синим цветом обозначены чувствительные волокна, красным – двигательные, зеленым – симпатические, желтым – черепные нервы.

ПЛЕЧЕВОЕ СПЛЕТЕНИЕ

I – верхний ствол; II – средний ствол; III – нижний ствол; IV – латеральный пучок; V – задний пучок; VI – медиальный пучок; надключичная часть: 1 – ветвь к диафрагмальной мышце; 2 – дорсальный нерв лопатки (C_V); 3 – подключичный нерв (C_V, C_VI); 4 – надлопаточный нерв (C_IV–C_VI); 5 – длинный грудной нерв (C_V–C_VII); подключичная часть: 6 – мышечно-кожный нерв (C_IV–C_VI); 7 – срединный нерв (C_V–C_VIII, Th_I); 8 – латеральный грудной нерв (C_V–C_VII); 9 – подмышечный нерв (Cv, C_VI); 10 – лучевой нерв (Cv– Cv_III, Th_I); 11 – медиальный грудной нерв (C_VIII –Th_II); 12 – грудоспинной нерв (C_VI–C_VIII); 13 – подлопаточный нерв (C_V, C_VI); 14 – локтевой нерв (C_VIII, Th_I); 15 – медиальный кожный нерв предплечья (C_VIII, Th_I); 16 – медиальный кожный нерв плеча (Th_I); 17 – межреберно-плечевые нервы; 18 – межреберный нерв (II); 19 – межреберный нерв (I); 20 – задние двигательные ветви спинномозговых нервов к передней, средней и задней лестничным мышцам и длинным мышцам шеи.

Красным цветом обозначены задние, розовым – передние разветвления трех стволов.

ПОЯСНИЧНОЕ СПЛЕТЕНИЕ

1 – подвздошно-подчревный нерв (Th_XII; L_I); 2 – подвздошная ветвь; 3 – подчревная ветвь; 4 – подвздошно-паховый нерв (L_I); 5 – бедренно-половой нерв (L_I, L_II); 6 – бедренная ветвь; 7 – половая ветвь; 8 – латеральный кожный нерв бедра (L_II, L_III); 9 – мышечные ветви бедренного нерва к подвздошным мышцам; 10 – бедренный нерв (L_II–L_IV); 11 – запирательный нерв (L_II–L_IV); 12 – ветвь к крестцовому сплетению; 13 – задние двигательные ветви к межпоперечным мышцам поясницы и квадратной мышце поясницы (обозначены звездочками).

КРЕСТЦОВОЕ СПЛЕТЕНИЕ

1 – ветвь к поясничному сплетению; 2 – пояснично-крестцовый ствол; 3 – верхний ягодичный нерв (L_IV, L_V, S_I); 4 – нижний ягодичный нерв (L_V, S_I, S_II); 5 – задний кожный нерв бедра (S_I–S_III); 6 – седалищный нерв; 7 – общий малоберцовый нерв (L_IV, L_V, S_I, Sn); 8 – большеберцовый нерв (L_IV, L_V, S_I–S_III); 9 – мышечные ветви к подколенным мышцам; 10 – мышечные ветви к внутренней запирательной и верхней близнецовой мышцам (L_V, S_I, S_II); 11 – мышечные ветви к квадратной мышце бедра и нижней близнецовой мышце (L_IV, L_V, S_I); 12 – нижние нервы ягодицы; 13 – ветвь к копчиковому сплетению; 14 – задние двигательные ветви спинномозговых нервов к грушевидной мышце (S_I, S_II обозначены звездочками).

СХЕМА СТРОЕНИЯ СТВОЛА МОЗГА (САГИТТАЛЬНЫЙ СРЕЗ)

1 – олива; 2 – мост; 3 – продолговатый мозг; 4 – хориоидальное сплетение; 5 – IV желудочек; 6 – центральный водопровод; 7 – средний мозг; 8 – центральный водопровод; 9 – верхние бугорки; 10 – нижние бугорки; 11 – мозжечок; 12 – миндалина мозжечка; 13 – большое затылочное отверстие; 14 – центральный канал спинного мозга

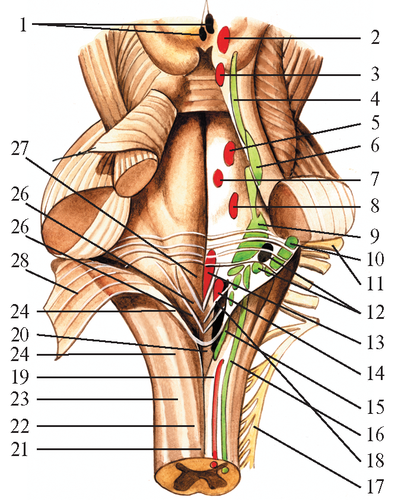

РАСПОЛОЖЕНИЕ ЯДЕР ЧЕРЕПНЫХ НЕРВОВ В СТВОЛЕ МОЗГА. РОМБОВИДНАЯ ЯМКА.

1 – парасимпатические ядра глазодвигательного нерва; 2 – ядро глазодвигательного нерва; 3 – ядро бокового нерва; 4 – ядро среднемозгового пути тройничного нерва; 5 – двигательное ядро тройничного нерва; 6 – мостовое ядро тройничного нерва; 7 – ядро отводящего нерва; 8 – ядро лицевого нерва; 9 – вестибулярные ядра; 10 – улитковые ядра; 11 – лицевой нерв; 12 – верхнее и нижнее слюноотделительные ядра; 13 – ядро подъязычного нерва; 14 – двойное ядро; 15 – ядро спинномозгового пути тройничного нерва; 16 – ядро одиночного пути; 17 – добавочный нерв; 18 – заднее ядро блуждающего нерва; 19 – ядро добавочного нерва; 20 – задвижка; 21 – задняя срединная борозда; 22 – нежный пучок; 23 – клиновидный пучок; 24 – задняя промежуточная борозда; 25 – нижний угол ромбовидной ямки; 26 – треугольник блуждающего нерва; 27 – треугольник подъязычного нерва; 28 – нижний мозговой парус

ПОПЕРЕЧНЫЙ СРЕЗ ПРОДОЛГОВАТОГО МОЗГА (А). СХЕМА (Б)

1 – ядро подъязычного нерва; 2 – заднее ядро блуждающего нерва; 3 – ядро одиночного пути; 4 – добавочное клиновидное ядро; 5 – нижняя мозжечковая ножка; 6 – ядро (нижнее) спинномозгового пути тройничного нерва; 7 – центральное ретикулярное ядро продолговатого мозга (вентральное и дорсальное подъядра); 8 – нижнее оливное ядро; 9 – пирамидный пучок; 10 – медиальная петля.

ПОПЕРЕЧНЫЙ СРЕЗ МОСТА МОЗГА (А). СХЕМА (Б)

1 – ядра и волокна моста; 2 – медиальная петля; 3 – медиальное вестибулярное ядро; 4 – дорсальное кохлеарное ядро; 5 – средняя мозжечковая ножка; 6 – ядро лицевого нерва; 7 – верхнее оливное ядро.

ПОПЕРЕЧНЫЙ СРЕЗ СРЕДНЕГО МОЗГА (А). СХЕМА (Б)

1 – нижний холмик пластинки крыши; 2 – красное ядро; 3 – черное вещество; 4 – ядро глазодвигательного нерва; 5 – основание ножки мозга.

ВОСХОДЯЩАЯ АКТИВИРУЮЩАЯ РЕТИКУЛЯРНАЯ ФОРМАЦИЯ СТВОЛА МОЗГА (СХЕМА)

1 – восходящая активирующая ретикулярная формация ствола мозга; 2 – гипоталамус; 3 – таламус; 4 – кора большого мозга; 5 – мозжечок; 6 – афферентные коллатерали; 7 – продолговатый мозг; 8 – мост мозга; 9 – средний мозг.

МОЗЖЕЧОК

1 – бугор червя; 2 – горизонтальная щель; 3 – пирамида червя; 4 – миндалина мозжечка; 5 – клочок; 6 – ножка клочка; 7 – преддверно-улитковый нерв; 8 – промежуточный нерв; 9 – лицевой нерв; 10 – тройничный нерв; 11 – корешки языкоглоточного и блуждающего нервов; 12 – отводящий нерв; 13 – корешки подъязычного нерва; 14 – базилярная борозда; 15 – мост мозга; 16 – пирамида продолговатого мозга; 17 – олива.

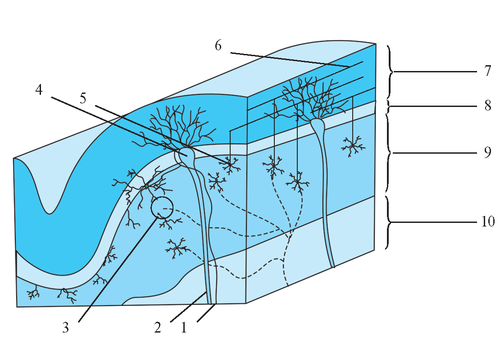

КЛЕТОЧНОЕ СТРОЕНИЕ КОРЫ МОЗЖЕЧКА

1 – вьющиеся волокна; 2 – аксон клетки Пуркинье; 3 – клубочек; 4 – клетка Пуркинье; 5 – наружная звездчатая клетка; 6 – параллельные волокна; 7 – молекулярный слой; 8 – слой клетки Пуркинье; 9 – гранулярный слой; 10 – белое вещество; 11 – мшистые волокна

ЯДРА МОЗЖЕЧКА

1 – шаровидное ядро; 2 – зубчатое ядро; 3 – пробковидное ядро; 4 – ядро шатра

ГИПОТАЛАМУС

А – различные срезы: 1 – передний (ростральный) отдел гипоталамуса; 2 – передняя комиссура; 3 – паравентрикулярное ядро; 4 – супрахиазматическое ядро; 5 – супраоптическое ядро; 6 – зрительный перекрест; 7 – свод; 8 – зрительный тракт; 9 – латеральное гипоталамическое поле; 10 – дорсомедиальное гипоталамическое ядро; 11 – вентромедиальное гипоталамическое ядро; 12 – туберомамиллярное ядро; 13 – инфундибулярное ядро; 14 – туберальное латеральное ядро; 15 – латеральное мамиллярное ядро; 16 – медиальное мамиллярное ядро; 17 – ножки мозга;

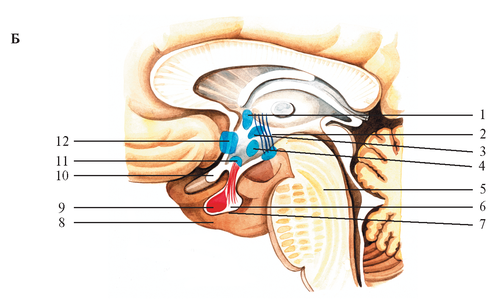

Б – сагиттальный срез: 1 – паравентрикулярное ядро; 2 – сосцевидно-таламический пучок; 3 – дорсомедиальное гипоталамическое ядро; 4 – вентромедиальное гипоталамическое ядро; 5 – мост мозга; 6 – супраоптический гипофизарный путь; 7 – нейрогипофиз; 8 – гипофиз; 9 – аденогипофиз; 10 – зрительный перекрест; 11 – супраоптическое ядро; 12 – преоптическое ядро.
