Контрольные вопросы по изученной теме

Первый уровень

1. Как классифицируются неисправности радиотелеви­зионной аппаратуры?

2. Перечислите этапы ремонта радиотелевизионной ап­паратуры.

Второй уровень

1.Что такое электропрогон?

2.Перечислите методы поиска неисправностей в радиотелевизионной аппаратуре.

Третий уровень

1. Отчего могут возникать электрические неисправнос­ти?

2. От каких факторов зависит выбор метода поиска не­исправности?

Четвертый уровень

1. Дайте характеристику различным методам поиска неисправностей.

Глава 6. Источники питания радиотелевизионной аппаратуры

6.1. Общие сведения об источниках питания

Источники питания обеспечивают электрическое питание радиотелевизионной аппаратуры. В зависимости от используемой энергии источников питания различают:

• химические источники питания;

• электрические источники питания.

Химические источники питания используют внутрен­нюю химическую энергию, которая преобразуется в элек­трическую. К таким источникам энергии относятся галь­ванические элементы, батареи, аккумуляторы. Условные графические обозначения этих элементов приведены на рис. 6.1.

Р

ис. 6.1. Условные графические обозначения химичес­ких элементов

Недостатком химических источников питания являет­ся ограниченный срок их службы, необходимость перио­дической замены (подзарядки), ограничение по значению потребляемого тока нагрузкой источника питания. Данные источники питания применяются в переносной радиоаппа­ратуре, в пультах дистанционного управления (ПДУ).

Электрические источники питания используют энер­гию промышленной сети. Переменное напряжение про­мышленной сети (220 В, 50 Гц) преобразуется в постоян­ное. В зависимости от принципа построения электричес­кие источники питания бывают непрерывного типа й им­пульсными. В источниках питания непрерывного типа осуществляется непосредственное преобразование пере­менного сетевого напряжения в постоянное. В импульсных источниках питания при преобразовании переменного сетевого напряжения в постоянное используется промежу­точное преобразование. В общем случае алгоритм преобра­зования буде иметь вид:

• для источников питания непрерывного типа - сетевое напряжение - постоянное выходное напряжение;

• для импульсных источников питания - сетевое напря­жение — промежуточное преобразование (импульсное на­пряжение) - постоянное выходное напряжение.

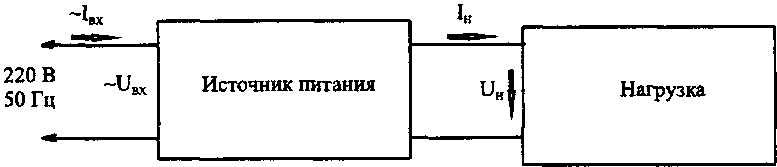

Схема включения источника питания приведена на рис. 6.2.

Рис. 6.2. Схема включения источника питания.

В качестве нагрузки могут применяться усилители, магнитофоны, приемники, телевизоры и т. п. К основным параметрам источников питания относятся нижеследую­щие:

• напряжение питающей сети U_BX и его отклонение от номинального значения;

• потребляемая от сети мощность Р_потр;

• номинальное выходное напряжение U_H;

• сила номинального потребляемого тока нагрузкой 1_н;

• коэффициент пульсаций выходного напряжения К_п (%): К_п = (U_н-/ U_H) 100% ,где Uh ~ - переменная состав­ляющая напряжения нагрузки;

• нагрузочная характеристика - зависимость выходно­го напряжения Uн от выходного тока Iн.

Р ис. 6.3. Нагрузочная характеристика источника пита­ния.

Из нагрузочной характеристики видно, что с увеличе­нием потребляемой силы тока нагрузкой I_н, выходное на­пряжение U_H уменьшается. Выходное напряжение также зависит от колебания сетевого напряжения. Такая зависи­мость напряжения U_H характерна для нестабилизированных источников питания. Источники питания, в которых выходное напряжение U_BuX поддерживается постоянным при изменении сетевого напряжения Uвх и силы тока на­грузки I_н, называют стабилизированными источниками питания. Для характеристики работы стабилизированных источников питания вводят дополнительные параметры:

- коэффициенты стабилизации по напряжению К_стu и току К_СТI

К_стu = (ΔU_BX / U_BX) : (ΔU_H / U_H); Кст I = (ΔIн / Iн): (Δ U_H/U_H),

где: ΔU_BX - изменение входного напряжения стабили­затора; U_BX - номинальное значение входного напряжения стабилизатора; ΔU_H - изменение выходного напряжения стабилизатора, вызванное изменением входного напряже­ния или выходного тока; U_H - номинальное значение вы­ходного напряжения стабилизатора; ΔI_н - изменение вы­ходного тока стабилизатора; Iн - номинальное значение выходного тока стабилизатора.

Коэффициент К_ст показывает, какое относительное из­менение выходного напряжения стабилизированного ис­точника питания вызывает относительное изменение вход­ного напряжения или силы тока нагрузки. У стабилизиро­ванных источников питания уменьшается также коэффи­циент пульсаций по сравнению с нестабилизированными.
