Добавил:
Upload Опубликованный материал нарушает ваши авторские права? Сообщите нам.
Вуз: Предмет: Файл:
Мат и тепловой баланс ДСПА + экономика.doc
Скачиваний:
8
Добавлен:
27.08.2019
Размер:
513.54 Кб
Скачать

3.4 Технологические периоды плавки

Данный проект позволяет значительно сократить период всей плавки за счет:

а) применения набивной подины из материалов высокой химической и физической стойкостью позволяет сократить период заправки до 10 мин. и менее.

б) применение донной продувки инертным газом позволяет ускорить процесс тепло- и массопереноса в расплаве. Наличие развитой площади раздела фаз газ-металл интенсифицирует процесс обезуглероживания.

в) применение фурм-горелок на манипуляторах позволяет сократить период нагрева лома. А также за счет увеличения интенсивности продувки расплава сократить жидкий период.

Проведем сравнение технологических периодов для стандартного и планируемого режима работы ДСПА № 1 в таблице 24.

Таблица 24 - Сравнение стандартного и планируемого режима работы ДСПА № 1

Технологический период

Продолжительность, мин.

Базовый вариант

Плановый вариант

1

2

3

Заправка

20

10

Продолжение таблицы 24

1

2

3

Завалка

45

45

Прогрев

40

30

Слив

15

15

Плавление

65

30

Доводка

40

24

Выпуск

15

15

Итого

240

169

3.5 Расчет раскисления и легирования

Расчет раскислителей ведется 100 кг металлошихты. Химический состав стали перед раскислением и по ГОСТ 4543-71 приведен в таблице 25.

Таблица 25 - Химический состав стали перед раскислением и по ГОСТ 4543-71, массовая доля, %

С

Mn

Si

P

S

Не более

Сталь по ГОСТ 4543-71

0,32-0,38

1,15-1,60

0,40-0,60

0,02

0,02

Сталь перед раскислением

0,03

0,06

-

0,015

0,015

В качестве раскислителей и легирующих будут использоваться СМн18, ФС65.

Химический состав раскислителей и легирующих представлен в таблице 26.

Таблица 26 - Химический состав ферросплавов, масс. доли, %

С

Si

Mn

S

P

СМн18

1,4

18

67,1

0,02

0,08

ФС65

-

64,7

-

0,02

0,05

Количество вводимых легирующих рассчитывается по формуле:

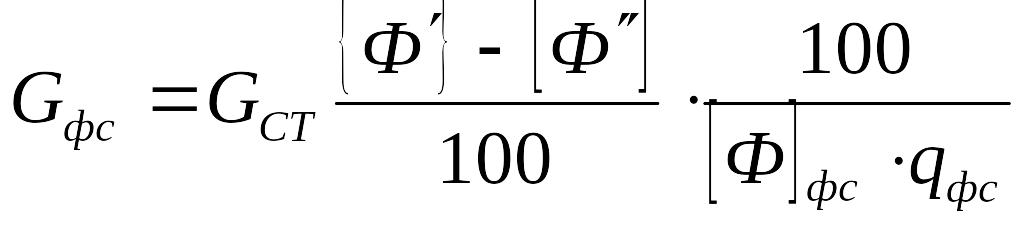

, (21)

где Gфс – масса ферросплава, кг;

Gст – масса жидкой стали, кг.

[Ф’] [Ф‘’] [Ф]фс – содержание легирующего компонента в стали конечное,

перед выпуском и в ферросплаве, масс. доля, %;

q фс – коэффициент усвоения легирующего компонента, масс.доли.

Величина qф зависит от способа ввода ферросплавов в сталь. Рассчитывая расход раскислителей, получаем следующие данные:

СМн18 4,4;

ФС65 1,35;

Коксик 0,75;

AlII 0,236.

Химический состав полученной стали представлен в таблице 27.

Таблица 27 - Химический состав готовой стали, масс. доли, %

С

Si

Mn

S

P

0,33

0,46

1,23

0,022

0,02
