4. Регулювання подачі насоса.

Найпростіший спосіб регулювання відцентрового насоса полягає в установці в напірній лінії регулюючого вентиля (або клапана або засувки), як це показано на мал.1 і 2. Але такий спосіб регулювання енергетично не вигідний, оскільки прикриття вентиля рівнозначно

введенню в напірну лінію додаткового опору. Однак, з огляду на те, що відцентрові насоси найчастіше приводяться в дію асинхронними електродвигунами з нерегульованою частотою обертання вала, а також завдяки простоті здійснення, такий спосіб регулювання набув широкого поширення на невеликих насосних установках. Там він може бути виправданий, незважаючи на зменшення при цьому ККД насоса.

Більш складним, але і більш економічним в експлуатації є регулювання подачі насоса шляхом зміни частоти обертання робочого колеса. У цьому випадку не виникають додаткові втрати, ККД насоса залишається практично незмінним в широкому діапазоні регулювання. Цей метод регулювання може бути здійснений за наявності приводного електродвигуна постійного струму (з реостатом) або електродвигуна з кількома ступенями швидкості або при наявності спеціальних електро- або гідромуфт.

5. Багатоступінчасті відцентрові насоси.

З'єднання двох або декількох насосів в агрегаті дозволяє набагато розширити область застосування відцентрових насосів. Насоси можуть бути включені в систему паралельно і послідовно (див. схему).

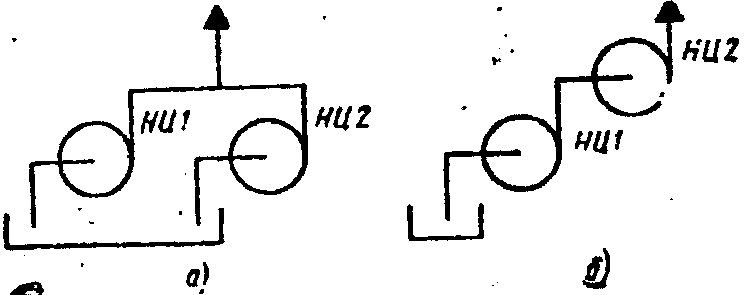

Схема. Паралельне (а) і послідовне (б) з'єднання насосів в системі.

Паралельне з'єднання насосів застосовують, головним чином, для збільшення подачі. При цьому напір, створюваний агрегатом, що складається з насосів з близькими характеристиками, залишається практично незмінним, а подача рідини збільшується пропорційно кількості включених насосів. Послідовне включення насосів застосовують, коли при незмінній подачі необхідно створити напір, який не може створити один насос.

Для отримання великих напорів при відносно малій подачі відцентрові насоси виконують багатоступінчатими. У цих насосах рідина проходить послідовно через декілька коліс, укріплених на одному валу (див. мал.5). По спеціальним з'єднувальним каналам рідина надходить з напірної порожнини одного ступеня у всмоктувальну порожнину іншого і таким чином в кожному ступені відбувається поступове збільшення напору. Напір багатоступеневих насосів може досягати сотень метрів стовпа рідини.

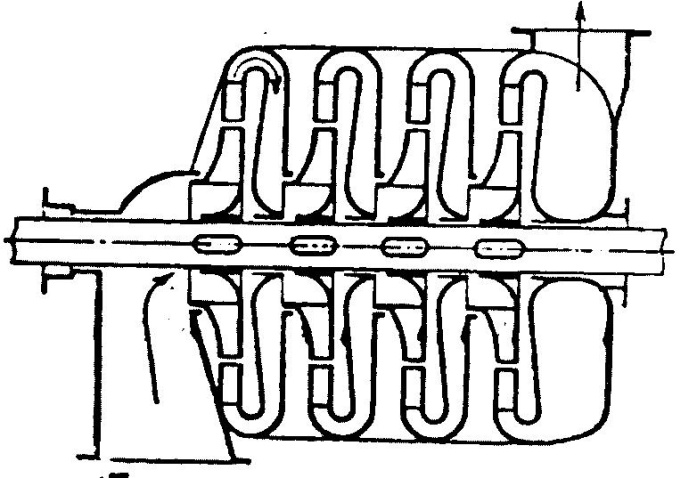

Мал. 5. Схема багатоступінчатого відцентрового насоса

6. Осьовий насос.

Осьовим називається лопатевої насос, в якому рідина переміщається через робоче колесо в спрямований ии його осі. Схема такого насоса показана на мал.6.

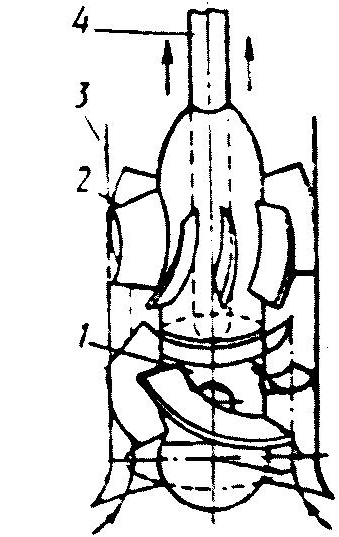

Мал.6 Осьовий насос: 1 – робоче колесо; 2 – направляючий апарат; 3 – труба; 4 – вал.

Основним елементом осьового насоса є робоче колесо 1, укріплене на валу 4. Вал насоса може бути розташований горизонтально або вертикально. Насос оснащений направляючим апаратом 2, розташованим в циліндричній трубі 3. Направляючий апарат слугує для випрямлення потоку рідини при виході її з робочого колеса. При цьому частина кінетичної енергії рідини перетворюється в енергію тиску. Робоче колесо має лопаті (від трьох до шести). Ці лопаті можуть бути жорстко закріплені на ступиці колеса (жорстколопатевий насос). Лопаті великих осьових насосів робляться поворотними (поворотнолопатевий насос), що дозволяє регулювати подачу насоса при постійній частоті обертання вала без зменшення ККД.

Осьові насоси характеризуються великою подачею (до 600 м³/год. і більше) і малим напором (до 20 м.ст.рідини), ККД їх досягає 90%. Таки насоси успішно працюють при перекачуванні забруднених рідин і використовуються в зрошувальних системах, а також на перекачувальних станціях каналів з ​​примусовим підйомом води. Осьові насоси можуть бути одноступінчастими і багатоступінчатими ...
