Лекция № 23 червячная передача
Червячные
передачи применяют для передачи движения
между перекрещивающимися осями. Угол
перекрещивания может быть произвольным,
но чаще всего используют угол равный
.
По сравнению с зубчатыми передачами
они дают возможность в больших пределах
изменять угловые скорости. Червячная
передача состоит из червяка,
представляющего собой винт, и червячного
колеса.
Обычно червячные передачи используют в качестве редукторов, когда движение передается от червяка к колесу, реже в мультипликаторах при обратной передаче (от колеса к червяку). В приборостроении применяются червячные передачи с эвольвентным профилем (даже в быстроходных механизмах при значительных нагрузках).
23.1. Передаточное отношение червячной передачи
Передаточное
отношение червячного механизма
определяется числом зубьев колеса z2
и числом заходов червяка z1.
В червячной паре, в отличие от зубчатой
передачи окружные скорости V1
и V2
не совпадают. Они направлены под углом
90о
и различны по значению. Поэтому
передаточное отношение не может быть
выражено отношением
.
Запишем передаточное отношение червячного редуктора через кинематические параметры:
,
или
При повороте однозаходного червяка на один оборот, червячное колесо поворачивается на один угловой шаг, при двухзаходном червяке – на два шага и т.д.

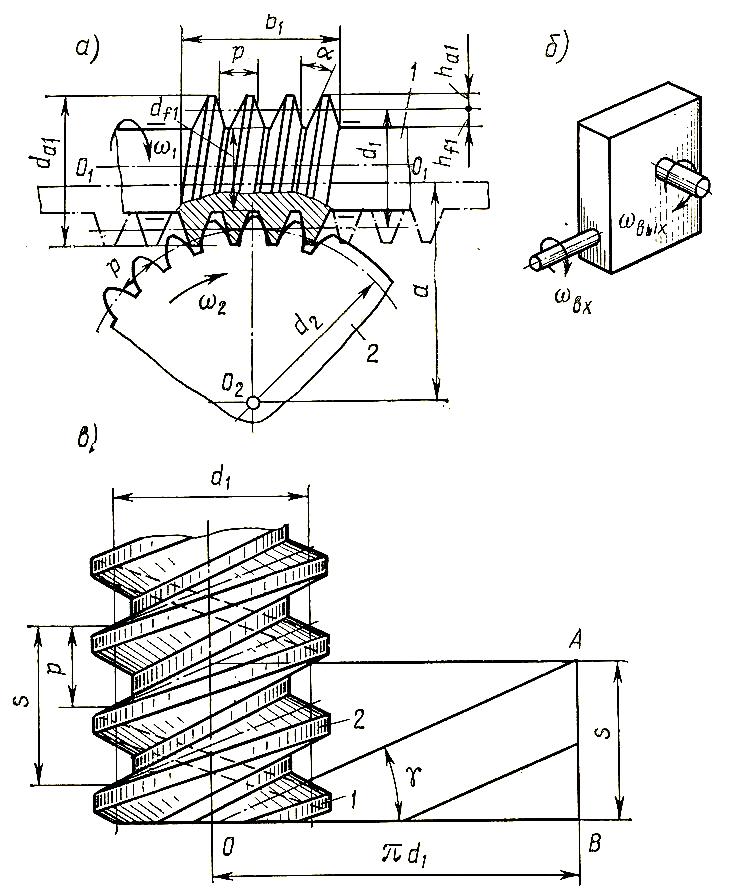

23.2. Геометрические и кинематические соотношения в червячной передаче
Торцовый шаг pt для колеса является одновременно и делительным осевым шагом червяка. Делительный осевой шаг червяка отсчитывается между точками пересечения одноименных профилей зубьев с делительной поверхностью диаметром d1 червяка. Угол профиля в осевом сечении червяка с эвольвентным профилем - стандартный (α = 20о).
Особенностью расчета геометрических параметров червяка является введение коэффициента диаметра червяка q, равного:
.
Коэффициент диаметра червяка q зависит от числа заходов на червяке z1 и угла подъема линии витка γ на червяке.
В соответствии с обозначениями справедливы соотношения:
s = π d1 tgγ;
π d1 tgγ = z1 ∙ p;
d1 = p∙z1 / πtgγ = m ∙ q;
q = z1 / tgγ.
Коэффициент диаметра червяка q выбирается из стандартного ряда:
qст = 6,3; 8; 10; 12,5; 16; 20.
Меньшие значения, соответствующие небольшим размерам червяка, выбирают для быстроходных передач, чтобы избежать больших значений окружных скоростей.
После выбора стандартного значения коэффициента q и определения
необходимого хода витка S, определяют угол линии подъема витка γ по формуле:
.
В червячной передаче колесо должно быть косозубым, при этом угол наклона зуба β должен быть равен углу подъема витка γ (β = γ).
В приборостроении в кинематических передачах используют механизмы с цилиндрическими червяками, в которых винтовая линия профилируется прямыми, дающими в сечении профиль обычной зубчатой рейки с трапецеидальными зубьями.
