6.2 Подбор арматуры

Требуемая арматура для подошвы фундамента определяется из расчета его на действие момента.

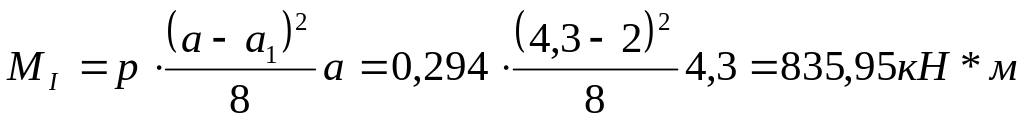

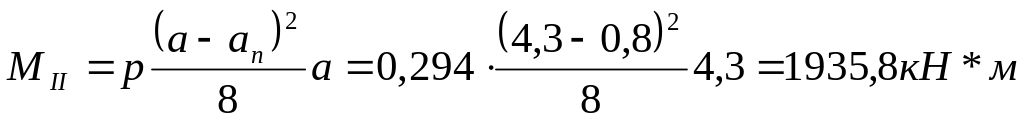

Поскольку высота каждой из ступеней разная, то требуемая площадь арматуры определяется для каждой ступени, а конструкция арматурной сетки назначается по большей площади. Расчетное сечение принимают у грани каждой ступени и у грани подколонника или колонны (сечение I-I и II-II рис.10). При этом фундамент рассматривается как консоль, нагруженная давлением грунта и защемленная в расчетных сечениях. Изгибаемые моменты

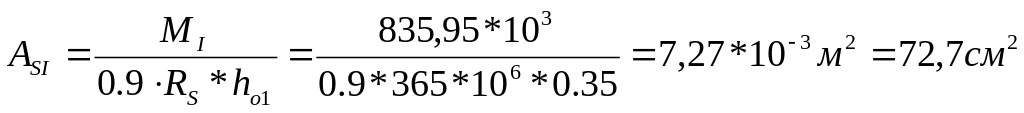

Требуемая площадь арматуры:

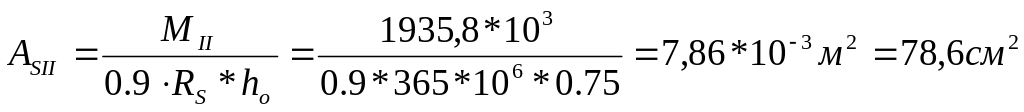

Арматуру подбираем по площади A_s2

При шаге стержней 200 мм и привязке крайних стержней сетки 100 мм количество стержней в сетке составит:

n=(а-2*100)/200+1=(4300-200)/200+1=21шт

При шаге 150 мм и привязке 75

n=(a-2*75)/150+1=(4300-150)/150+1=28 шт

Площадь одного стержня при шаге соответственно

200:

A_s2/21=72,7/21=3,46 см² тогда принимаем Ø22 As=3,801 см²

As, факт=3,801*21=79,821 см²

150:

A_s2/28=78,6/28=2,807 см² тогда принимаем Ø20 As=3,142 см²

As, факт=3,142*28=87,976 см²

Окончательно принимаем 21Ø22А400с Афакт=79,821 см² шаг 200мм

При шаге 150 мм перерасход арматуры увеличивается.
