23. Какое назначение повторного заземлителя?
При наличии повторного заземлителя образуется дополнительный контур безопасности, а также повторный заземлитель улучшает условия безопасности до срабатывания защиты.
Рассмотрим два случая:
1) Обрыв нулевого провода, замыкание за местом обрыва.
При
обрыве нулевого провода и при замыкании
фазы на корпус за местом обрыва при
отсутствии повторного заземлителя
корпус приобретает потенциал поврежденной
фазы (и все за местом обрыва). Прикосновение
к нему будет также опасно, как и к
токоведущей части. При наличии повторного
заземлителя образуется дополнительный
контур безопасности: фазная обмотка
трансформатора – фазный провод –
повторный заземлитель – заземлитель
нейтрали, по которому течет ток:

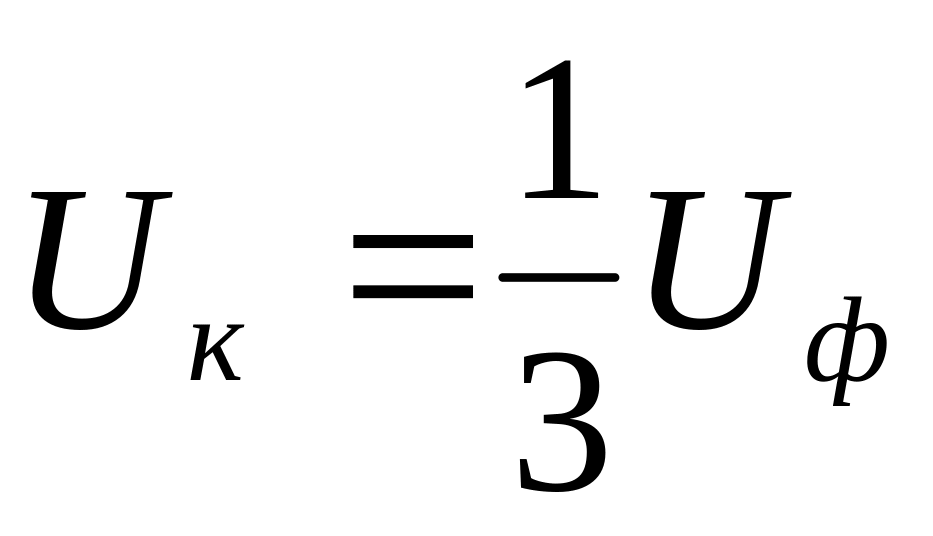

и соответственно потенциал корпуса
поврежденного электроаппарата будет
равен
,
тогда при
.
Как видно повторный заземлитель улучшает
условия безопасности, но не обеспечивает
полностью.
2) Рассмотрим роль повторного заземлителя при исправном нулевом проводе
При
замыкании фазы на корпус электроустановки
переводятся в режим однофазного короткого
замыкания и по петле фазный нулевой
провод потечет ток
,
при этом корпус поврежденной установки
до срабатывания токовой защиты окажется
под напряжением равным потерям напряжения
в нулевом проводе:
;
При
--
,
при
--

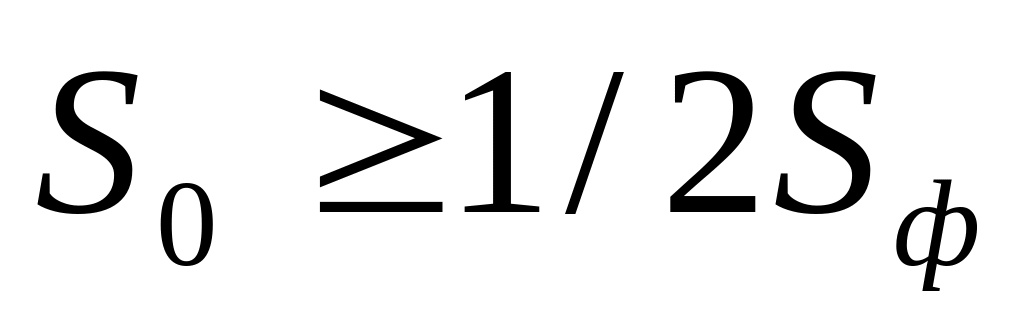

(ПУЭ) сечение нулевого защитного
проводника должно быть не менее 50% полной
проводимости фазного провода (
),
для
алюминиевых
и медных проводников
Если
S0
выбирать из этого условия
.
При наличии повторного заземлителя по
дополнительным контурам безопасности
протекает ток
.
Если
Ом, то
.
т.е.
повторный заземлитель улучшает условия
безопасности до срабатывания защиты
при исправном нулевом проводе.
С
огласно
ПУЭ повторному заземлению подлежит
0-ой рабочий провод, который используется
в качестве защитного на концах воздушных
линий и их ответвл. при
длине болем 200 м, также на вводе воздушніх
линий в защищаемій объект.
Согласно ПУЭ сумарное сопротивление заземлителя нейтрали и повторного проводника должны бать не более:
2 Ом – 660-380В
4 Ом – 380/220В
8 Ом – 220/124В
Сопротивление заземлителя нейтрали при налички повторного заземлителя нулевого проводника и одиночного повторного заземлителя долино бать не болем 15, 30, 60 Ом соответственно по напряжению.
Сумарное сопротивление повторного заземлителя НЗП должен бать не болем 5, 10, 20 Ом соответственно по напряжению
2 4. Порядок расчета зануления на отключающую способность.
Расчет
зануления сводится к проверке токовой
защиты на отключающую способность, т.е.
,
где k
– коэффициент кратности защиты, для
плавких предохранителей, тепловых
расцепительных автоматов, тепловых
реле пускателей равный
трем, для
автоматов с токовой отсечкой k=1,251,4.
Исходные данные: Мощность трансформатора, мощность двигателя, расстояние о ИП до двигателя, напряжение сети, длина (м).
Порядок расчета:
1.
Определяем номинальный ток двигателя:
Iн.дв.=Рd/(
*Uл*cos
)
2. По номинальному току двигалеля определяем сечение фазного провода.
3. Определяем сечение нулевого провода: Sф.пр/2=Sн.пр
4. Определяем номинальный ток плавкой вставки предохранителя: Iн.пр.=Iпуск/2,5=(5-8)*Iном.дв./2,5.
Принимаем ближайшее стандартное значение.
5.
Определяем сопротивление фазного и
нулевого проводников: r=
*L/S
cu=0,018Ом*мм2/м; al=0,028Ом*мм2/м
6. Определяем сопротивление обмоток трансформатора.
7.
Определяем ток однофазного КЗ по формуле
и сравниваем: Iк.з.
К*Id,пл.вст.
Если не выполняется, то выбираем другие провода (сечения) фазного или нулевого провода.
