13. Что такое двойная изоляция? Область ее применения

Двойная изоляция это изоляция не только токоведущих частей электроустановок, но и не токоведущих частей, которые в аварийном режиме могут оказаться под напряжением. Обычно не токоведущие части изготавливаются из изоляционного материала. Эта технология применяется в ручном электрифицированном инструменте, бытовых электроприборах, игрушках.

14. Какое назначение, принцип действия и область применения защитного заземления?

Заземление- .это преднамеренное соединение корпусов эл. аппаратов, которые в аварийных режимах могут оказаться под напряжением с заземляющим устройством. Заземляющее устройство- это совокупность заземлителей и заземл. проводников. Заземлитель - это совокупность вертикальных и горизонтальных электродов, осуществляющие контакт с землей.

Защитное заземление предназначается для защиты человека при нарушении рабочей изоляции и замыкании фазы на корпус. Если эл. установка не заземлена, то при замыкании фазы на корпус, последний приобретает потенциал поврежденной фазы. Если корпус заземлен, то последний окажется под потенциалом заземлителя и человек, прикоснувшийся к нему, окажется под напряжением прикосновения.

Область применение: сети в которых ток однофазного замыкания на землю не зависит от сопротивления заземляющего устройства, а именно сети до 1 кВ с изолированной нейтралью, и сети свыше 1 кВ с любыми режимами нейтрали. Заземлению или занулению подлежат все Эл. Установки U=380 В и более(переем. Тока), 440 В и более (постоянного тока). В помещениях с повышенной опасностью, особо опасных, заземлению и занулению подлежат Эл. Установки U более 42 В (переем. Тока) и более 110 В(постоянного тока). В шахте заземлению подлежат все Эл. Установки независимо от напряжения.

15. Какие есть типы заземляющих устройств?

Заземляющее устройство это совокупность заземлителей и заземляющих проводников. Заземлитель это совокупность вертикальных и горизонтальных электродов осуществляющих контакт с землёй. По отношению к защищаемому объекту заземлитель может быть выносным или контурным.

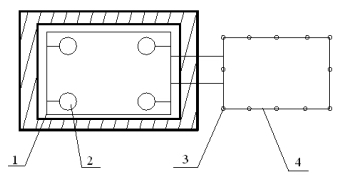

Выносной заземлитель - электрооборудование находится в не поля растекания, то есть α1=1 и напряжение прикосновения равно Uпр=Uз*α1.

1-заземляющий проводник

2-заземляемое электрооборудование

3-вертикальные электроды заземлителя

4-горизонтальные электроды заземлителя

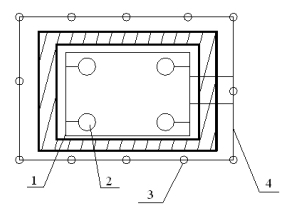

Контурный заземлитель - у контурного заземлителя α1 значительно меньше 1. Заземлитель выполняется за пределами здания (обычно вдоль глухой стены)

1-заземляющий проводник

2-заземляемое электрооборудование

3-вертикальные электроды заземлителя

4-горизонтальные электроды заземлителя

При выполнении заземления в первую очередь необходимо использовать естественные заземлители, это специальные металлоконструкции здания, трубопроводы кроме содержащих горючие жидкости и газы, а также горячего водоснабжения и бронированные кабели в количестве не более 2.

16. Какие требования предъявляются к выполнению заземляющих устройств (заземлителю, заземляющим проводникам, оборудованию подлежащему защитному заземлению)?

Заземляющее устройство представляет собой совокупность заземлителей и заземляющих проводников. Заземлитель – совокупность горизонтальных и вертикальных электродов которые осуществляют контакт с землей. Заземлению подлежат: электроустановки с напряжением 380 В. и более при переменном токе и 440 В. и выше при постоянном токе. Если помещение является особоопастным или с повышенной опасностью то заземлению подлежат установки с напряжением свыше 42 В. переменного тока и более 110 В. постоянного тока.

При выполнении заземления в первую очередь необходимо использовать естественные заземлители, это специальные металлоконструкции здания, трубопроводы кроме содержащих горючие жидкости и газы, а также горячего водоснабжения и бронированные кабели в количестве не более 2.

В качестве вертикальных электродов заземлителя следует использовать угловую сталь с толщиной полки не менее 4 мм. и шириной от 40 до 60 мм., длиной 2-3 м.; трубы той же длины d=30-60 мм. и толщиной стенки не менее 3 мм.; арматурную сталь d не менее 10 мм. длиной 4-5 м или 10-15 м. Для стационарных эл.установок заземлители выполняются заглубленными.

В качестве горизонтального электрода заземлителя используют полосовую сталь сечением не мение 24х4 мм. или круглую не мение d=10 мм. Все соединения выполняются сваркой. Выносной заземлитель располагают за пределами защищаемого оборудования. Заземлитель для стационарных эл. установок заземление выполнят заглубленным. Продольные полосы прокладываются на расстоянии 0,8-1 метр от фундамента или электрооборудования. Если расстояние между рядами оборудования не превышает 3 м и стороны обслуж направлены встречно, то допускается прокладка посредине одной продольной полосы.

Поперечные полосы прокладываются по ряду чисел увеличивающимся от переферии к центру и должно быть не более 4; 5; 6; 7,5; 9; 11; 13,5; 16; 20 метров. Ячейки примыкающие к присоединен нейтрали трансформатора и короткозамык должно быть не более 6*6 метров

Ограда подстанции не должна присоед к заземляющему устройству и внешний контур заземлителя, должен выполняться не ближе 2 метров от ограды. Если это требование не выполняется, то за пределами ограды на расстоянии 1 метр от нее на глубине 1 метр прокладывается горизонтальный электрод, который должен иметь не менее 4 соед с заземлит.
