46. Обозначения в сетях напряжением до 1000 в

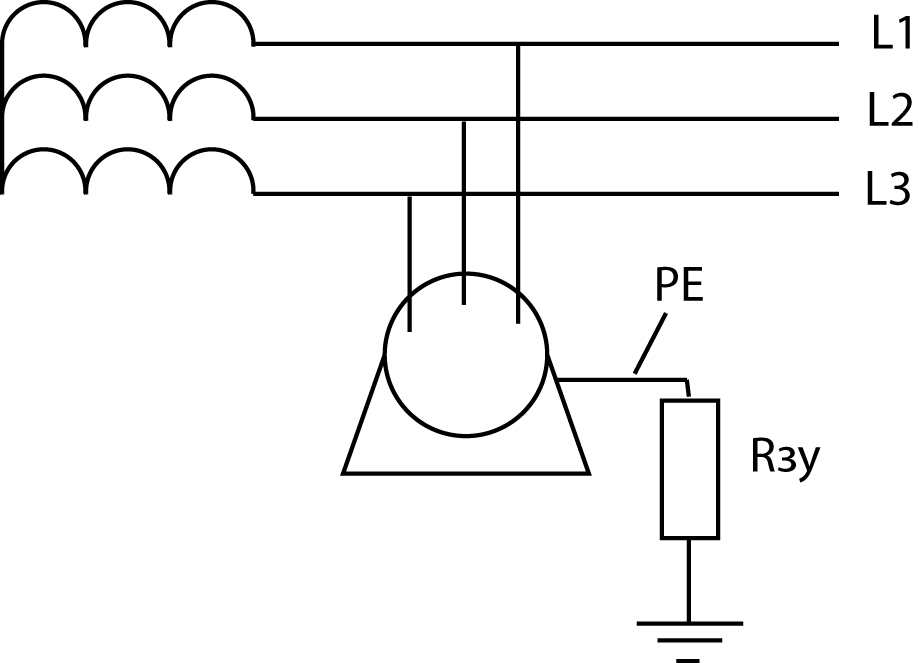

Система IT
В системе IT нейтраль источника питания изолирована, а нетоковедущие части эл уст-к соединены с заземл устр-м
Система TN
В
этой системе нейтраль источника питания
глухо заземлена, а нетоковедущие части
эл уст-к соединены с неытралью источника
питания
PE-нулевой защитный провод
N- нулевой рабочий проводник
PEN- ф-ции нулевого защитного и нулевого рабочего совмещены в одном проводнике

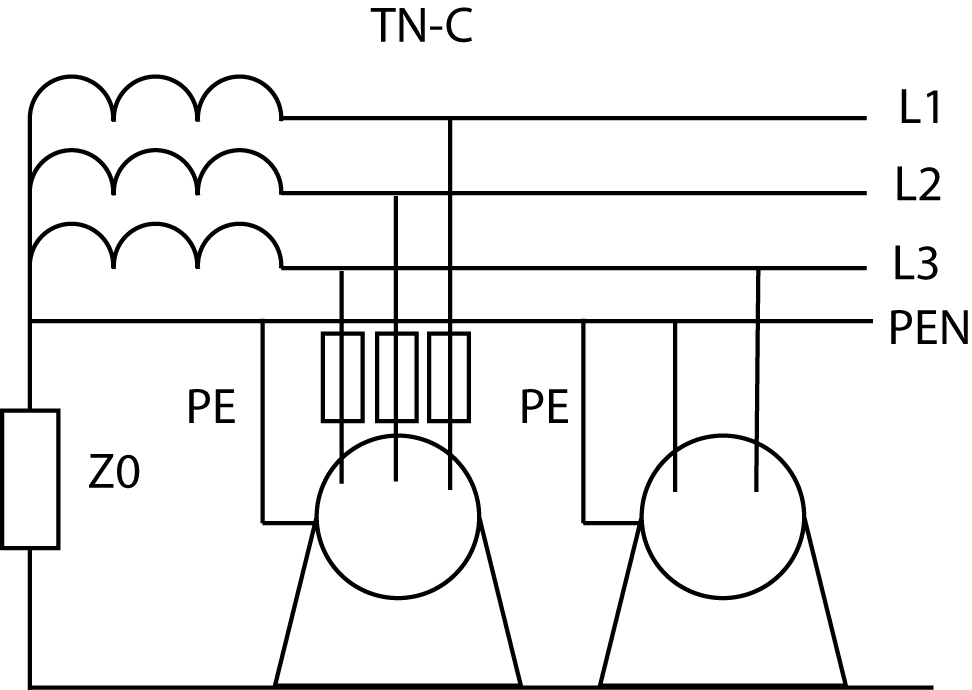

Система TN-C
В этой системе нулевой защитный и нулевой рабочий проводники объединены по всей длине сети

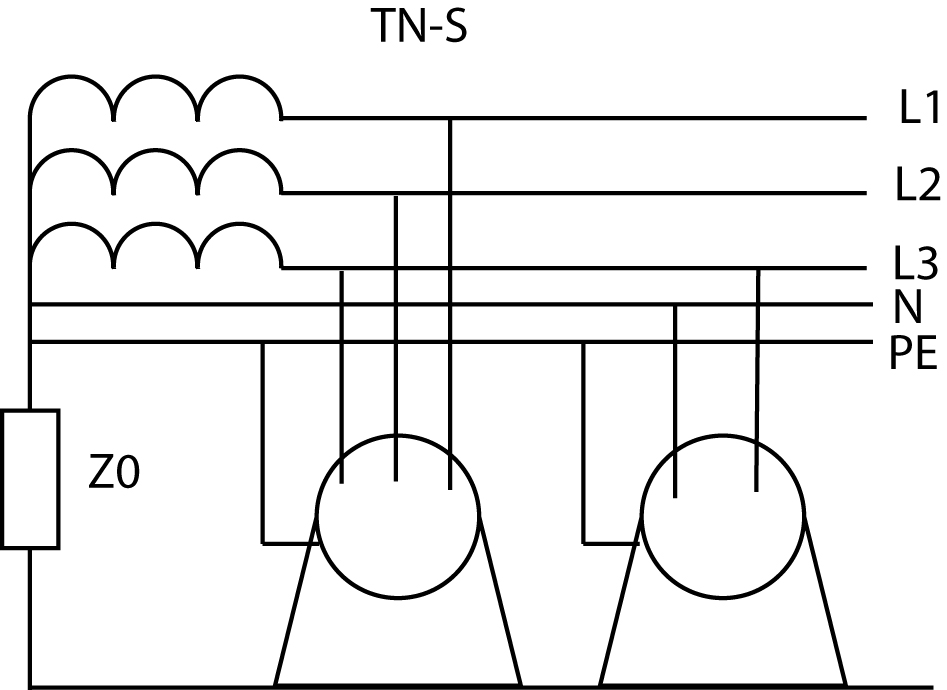

Система TN-S
В этой системе нулевой защитный и нулевой рабочий проводники разъединены по всей длине сети

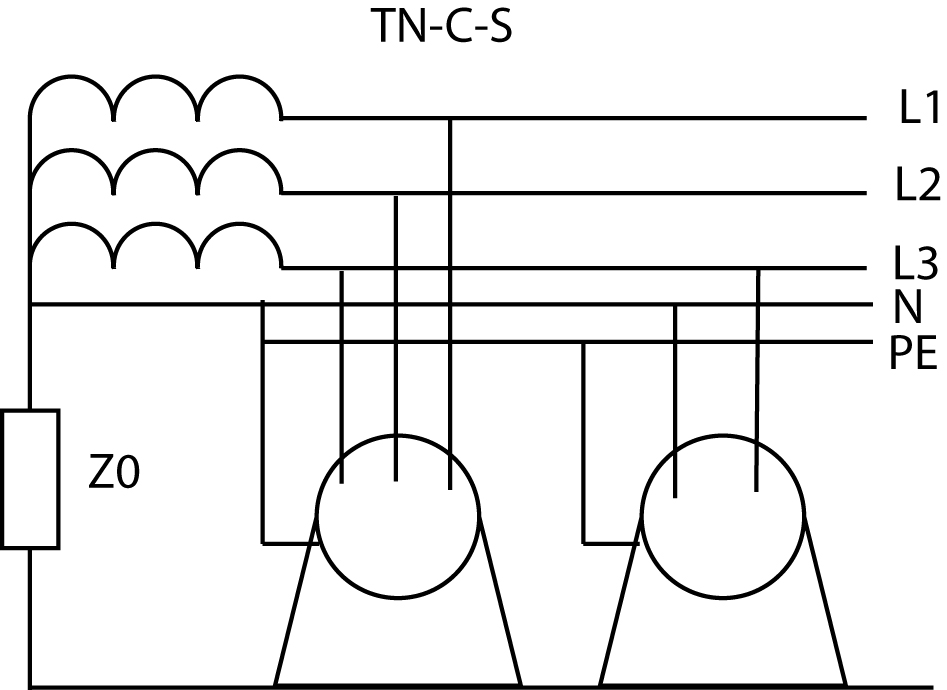

Система TN-C-S
В этой системе нулевой защитный и нулевой рабочий проводники объединены только в части сети, обычно вначале
47. Вывести зависимость стекания тока с одиночного заземлителя.
47. Замыканием на землю наз случайное эл соед токоведущих части эл установки с землей. Если эл установка соединена с заземляющим устройством, то происходит резкое снижение потенциала корпуса относительно земли.

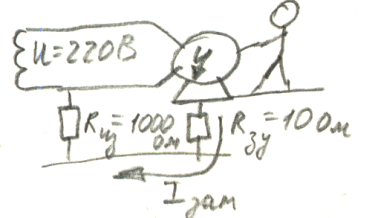

Рассмотрим это на примере.
Допустим, что сопрат изоляции исправного вывода 1000 Ом, переходное сопративление заземляющего устройства 10 Ом, напряжение сети 220 В.
В этом случаи корпус окажется под потенциалом заземляющего устройства равным:
Р
ассмотрим
стекание тока в землю при замикании в
эл устан на корпус на примере одиночного
полусферического заземлителя.

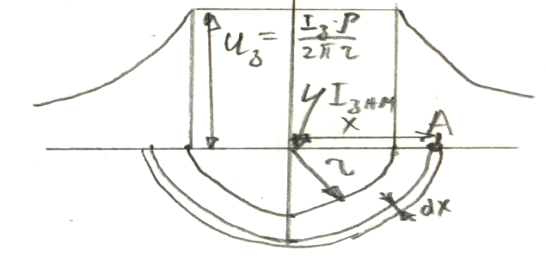

В
озьмем
полусферический заземлитель радиусом
r
к которому приосед эл оборудование. В
одном из эл аппаратов произошло замыкание
фазы на корпус, в этом случаи с заземлителя
будет стекать ток Iзам.
Для упрощения примем, что грунт однородный ρ=const. В этом случаи ток с поверхности заземлителя будет стекать во все стороны и плотность его будет уменьшаться по мере удаления от заземлителя.
Введем точку А на расстоянии Х от центра заземлителя. Она лежит на полуферической поверхности с этим радиусом.
Плотность
тока, протекающий через эту поверхность
будет равен:
Для определения потенциала в т. А выделим элементарный слой, толщиной dx. Падение напряжения в этом слое будет определяться напряжением эл поля в этом слое: dU = E*dx
Напряжение эл поля определяется из закона Ома в диф форме: E = j*ρ
Подставим
и получим падение напряжения: dU=j*ρ*dx
=
Проинтегрируем полученное выражение:
UA=
Полученное выражение – равносторонняя
гипербола. Максимальным потенциалом
будет иметь заземлитель

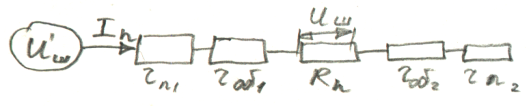

Сопративление заземлителя
.
