1 Цель работы

Цель работы- измерить коэффициент пропускания с помощью монохроматора УМ – 2.

2 Программа и методика эксперимента

Спектральные измерения методами объективной фотометрии произ­водятся с помощью фотоэлементов, термопар, термостолбиков и дру­гих приемников. При измерениях очень слабых однородных излучений, в особенности УФ-области спектра, в качестве приемника использу­ются обычно фотоэмульсии. При спектральных измерениях сравнива­ются между собой мощности двух однородных излучений одной и той же длины волны. Поэтому выбор фотоэлемента и особенность его спектральной чувствительности интересны только с точки зре­ния возможности и удобства измерений, получающихся при срав­нениях фототоков.

Простейший спектрофотометр образуется соединением в одну фото­метрическую схему монохроматора, способного выделить однородные излучения, и фотоэлемента или ФЭУ. По величине возникающего при измерениях фототока можно судить о мощности однородных излучений, выходящих из окулярной щели монохроматора. Из-за малых мощностей однородных лучистых потоков при спектраль­ных измерениях для учета величины возникающих фототоков применя­ются зеркальные или иного типа гальванометры чувствительностью 10^-10 -10^-9 А/мм.

Фотоэлектрическая схема установки для измерения спектрального коэффициента пропускания светофильтра τ_λ изображена на рисунке 1.

Тело накала низковольтной ленточной лампы Н с помощью кварцево­го, а в некоторых случаях стеклянного конденсора проектируется на щель монохроматора S₁. При этом вся щель должна быть заполнена изображением

ленты. В начале измеряется ток фотоэлемента без светофильтра, а затем перед

фотоэлементом устанавливается свето­фильтр С и определяется получившийся при этом фототок. По от­ношению найденных фототоков находится τ_λ. Светофильтр уста­навливается непосредственно перед входной щелью монохроматора или в ходе параллельных лучей света между линзами конденсора ЛЛ. В этом случае измерения производятся на большой площади светофильтра, что дает усредненное значение τ. Точность данных измерений должна быть обеспечена прямолинейностью хода кривой фототок - освещенность используемого физического приемника и постоянством и злучения во времени.

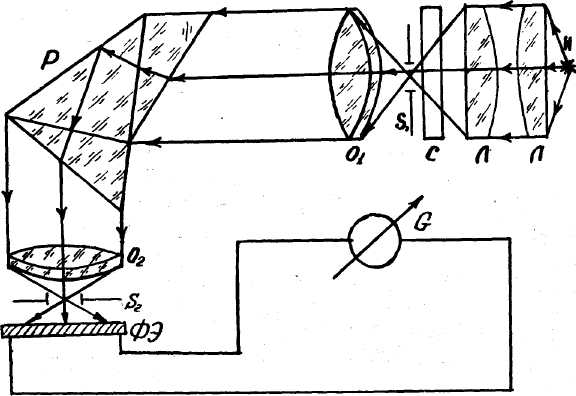

Рисунок 1 - Схема установки для измерения спектрального коэффициента пропускания светофильтра:

Н - источник света; С - свето­фильтр; S₁- входная щель; S₂ - выходная щель; P - призмы постоянного угла отклонения; ЛЛ - конденсор; О₁,О₂- объек­тивы; ФЭ - фотоэлемент; G – гальванометр
