Порядок выполнения работы.
Питание цепи осуществляется от автотрансформатора U = 0 - 250 В, 50 Гц, установленного на стенде.
4
.3.1.
Экспериментально определить параметры
катушки индуктивности L2
при входном напряжении не более 60В
(одноименный
галетник установить в поз.2) на основании
показаний приборов по схеме рис. 4.5. и
занести в табл. 4.1.

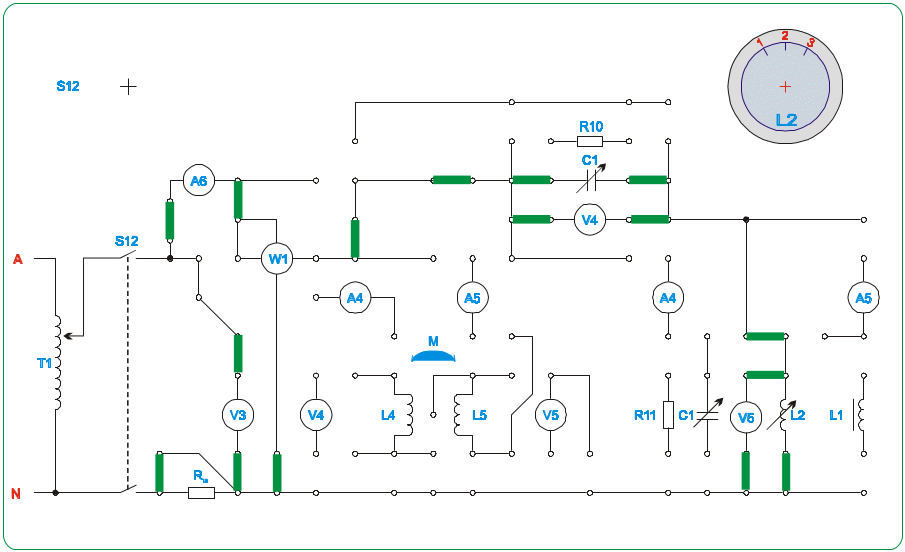

Рис. 4.5.
Таблица 4.1.
Вид элемента
|
Измерено |
Рассчитано |
||||||||||
I |
U |
U1 |
U2 |
P |
Z |
r1 |
x |
|
rK |
L1 |
|
|
Индуктивность – L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4.3.2. Построить векторную диаграмму тока и напряжения.
4.3.3. Исследовать резонанс напряжений при последовательном соединении r , L, C. Плавно увеличивать напряжение от 0 до 24В. Тумблерами батареи конденсаторов С1 подобрать емкость, при которой ток достигает максимума (но не более 0,5А).
Рис. 4.6.
Рассчитать cos для резонанса. Если cos окажется меньше 0.92, то опыт необходимо повторить и точнее настроить цепь в резонанс. Полученные данные занести в табл. 4.2.
Таблица 4.2.
№ опыта |
Измерено |
Рассчитано |
|||||
I |
U |
U1 |
U2 |
U3 |
P |
cos |
|
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4.3.4. Исследовать резонанс токов при параллельном соединении r, L, С, изменяя емкость конденсатора (рис. 4.7). Установить расчетную величину С1 и плавно увеличивать напряжение от 0В до получения общего тока в цепи 0,15А. Опытным путем подобрать емкость до получения минимального значения общего тока в цепи. Подкорректировать напряжение ЛАТРа так чтобы ток стал равным 0,15А.
Рис. 4.7.
Определить параметры резонансного контура. Экспериментально определить точку резонанса токов. Результаты занести в табл. 4.3.
Таблица 4.3.
№ опыта |
Измерено |
Рассчитано |
||||||||||
U |
I |
I1 |
I2 |
P |
bk |
bC |
IK |
IC |
|
QL |
QC |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
Построить векторные диаграммы токов и напряжений исследуемой цепи.
4.3.5. По данным экспериментов (таблицы 2 и 3) построить графики; U(C), I(С), UC(C), UK(C), IC(С), Р(С).
4.3.6. Векторные диаграммы построить для резонанса напряжений и резонанса токов для трех режимов цепи: резонансного, до- и после резонанса. Построить частотные характеристики.
