2.5. Расчет электрических сетей
2.5.1. Выбор сечений проводников по экономическим требованиям.
1. Выбор сечений проводников по экономической плотности тока. Основное условие выбора сечения проводов электрической сети – достижение оптимальному соотношению между капитальными затратами на сооружение линий сети и расходами, связанными с потерями энергии, уменьшающимися при увеличении сечения проводов.
В соответствии с ПУЭ это достигается расчетом экономического сечения провода:
,
(2.1)
где
–
расчетный ток в режиме наибольших
нагрузок, проходящий по линии;
– экономическая плотность тока для
заданных условий работы линии
(определяется по таблице 2.2), должна
соответствовать наименьшей расчетной
стоимости передачи электроэнергии.
Сечение, получаемое по формуле (2.1) округляется до бли-
жайшего стандартного сечения.

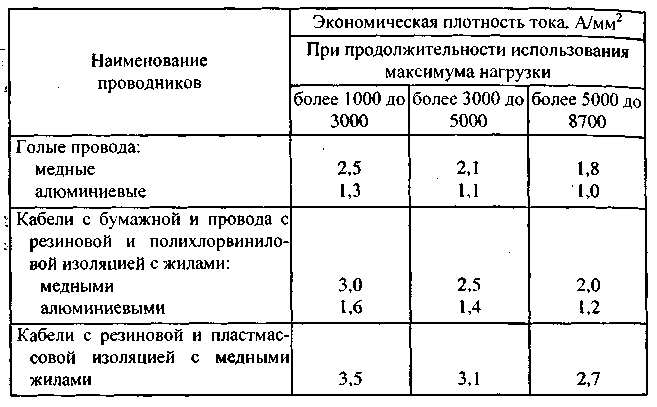

Т
аблица
2.2.
Изолированные провода:
Значения экономических плотностей тока, приведенные в таблице 2.2, предназначены для линий напряжением 220 кВ.
Недостатки этого метода выбора сечений проводов:
1) Стандартная шкала сечений проводов прерывиста (например – 120, 150, 185, 240 и т. д. мм2), округление расчетного сечения до ближайшего стандартного является довольно сложной задачей.
2) Не учитывются особенностей районов, типов опор, особенностей режима работы сетей.
2. Метод экономических интервалов нагрузки. Этот метод устраняет недостатки вышеприведенного метода выбора сечений проводов и состоит в расчете приведенных
затрат
ЛЭП заданного типа, напряжения и
сечения проводов на единицу ее длины.
Эти затраты представлены в виде
зависимости
,
представленной на рисунке 2.12.
Участок 0-а:
при условии, что
,
видно, что выгоднее использовать
проводники малого сечения.
Рисунок 2.12.
Участок а-б: выгоднее перейти на проводники среднего сечения, т.к. это снизит затраты.
Участок б- и более: выгоднее перейти на проводники большого сечения, что также снижает приведенные затраты.
Точки «а» и «б» пересечения парабол определяют границы и интервалы мощности (граничной нагрузки), при превышении которой экономически целесообразно переходить на большее сечение, так как это соответствует наименьшим значениям приведенных затрат.

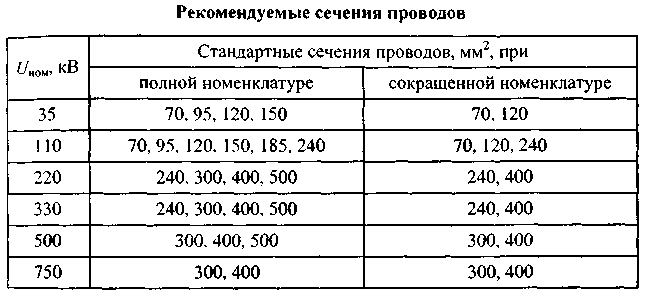

3. Метод перебора стандартных сечений проводов. В практике проектирования и сооружения ЛЭП используется вполне определенный диапазон сечений проводов для различных напряжений. Эти сечения сталеалюминиевых проводов для ВЛ 35-750 кВ (полная номенклатура сечений) приведены в таблице 2.3.
На практике предлагается применять сокращенную номенклатуру сечений. Унификация номенклатуры сечений проводов позволяет:
• индустриализовать строительство ВЛ;
• полностью типизировать проектирование и сооружение ВЛ на базе ограниченного количества марок проводов, конструкций опор и фундаментов, изоляторов и арматуры;
• создавать маневренность в запасах проводов;
• сократить количество инструментов и приспособлений
при сооружении ВЛ;
Т
аблица
2.3.
• упростить эксплуатацию.
Тогда задача выбора сечений существенно упрощается и сводится к следующему: для каждого стандартного сечения вычисляются
– приведенные затраты Зi;
– после чего определяются минимальные приведенные затраты
;
(2.2)
– и соответствующее им экономическое сечение провода.
2.5.2. Выбор сечений проводников по техническим ограничениям.
1. Выбор сечений проводников по нагреву – определение допустимого тока, проходящего через проводник для заданного перепада температур (для предупреждения опасного перегрева проводов и кабелей).
При этом следует выбирать такое наименьшее сечение провода или жилы кабеля, для которого допустимый ток не меньше наибольшего рабочего тока (получасового максимума тока), т. е. должно выполняться условие:
.
(2.3)
Допустимые токи для всех стандартных значений прово-
дов определены из условия, что температура провода не должна превышать 70°С (для кабелей 65°С).
Значения допустимых токов приводятся в справочной литературе для расчетной температуры воздуха (+25°С при открытой прокладке провода, +15°С при прокладке в земле и воде). Если фактическая температура отличается от расчетной, то на допустимый ток вводится поправочный коэффициент kп:
.
(2.4)
Выбор и проверка проводников по нагреву обязательна для:
– замкнутых сетей (т.к. у них в послеаварийных и ремонтных режимах токи больше, чем в нормальных режимах);
– изолированных проводов, прокладываемых внутри помещений (для сохранности изоляции);
– кабелей всех напряжений и способов прокладки.
С учетом повторно-кратковременных режимов работы, в которых работает большинство электроприемников, оценивать выбор сечения проводников по условию нагрева удобно по формуле:
,
(2.5)
где
–
поправочный температурный коэффициент;
–
коэффициент, учитывающий число кабелей,
уложенных в одной траншее;
–
коэффициент перегрузки кабеля; ПВ
– продолжительность включения.
