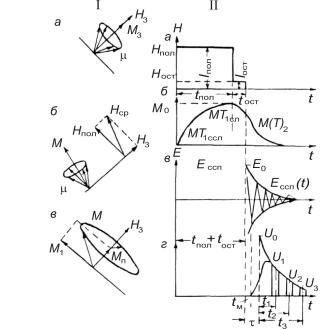

Рис. 46. Поведение вектора ядерной намагниченности (I) до поляризации (а), во время ее (б) и в начале свободной прецессии (в), а также схема процессов (II), возникающих при исследовании методом ЯМК

Аппаратура ЯМК эталонируется в единицах ИСФ (индекс свободного флюида), и кривые ЯМК принято записывать в масштабе ИСФ (в % /cм). Однородные водородосодержащие пласты, мощности которых равны длине зонда или превышают ее, отмечаются на кривых ЯМК симметричными максимумами, расположенными в среднейчасти пласта: границы пластов проводятся посередине наклонных линий. Если мощность пласта меньше длины зонда, то происходит уменьшение ИСФ по сравнению с истинными величинами и расширение максимума; определение границ тонких пластов по кривым ЯМК затрудняется. В качестве существенных (характерных) величин (ИСФ)х принимаются их средние значения. Для получения истинных значений (ИСФ)и по данным (ИСФ)х вводятся поправки за влияние скважины, глинистой корки, пространственной ориентации скважины

125

vk.com/club152685050 | vk.com/id446425943

и др. Для этого пользуются специальными палетками. Определение характера насыщения пород по времени продольной релаксации Т1 производится в интервалах, охарактеризованных по кривой ИСФ как коллекторы с достаточной эффективной пористостью, содержащие свободную жидкость. Оценка времени продольной релаксации сводится к последовательному измерению амплитуды ССП для фиксированного значения времени измерения, но при изменяющихся от цикла кциклузначенияхвремениtпол всильномилиtост вслабомполе.

На рис. 47 показан пример использования диаграмм ЯМК в комплексе с кривыми других методов ГИС для выделения коллекторов

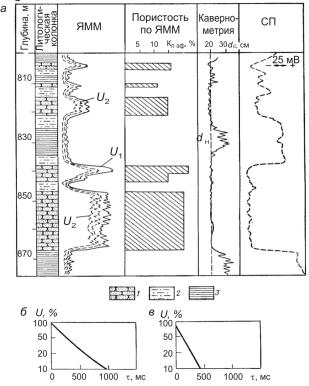

Рис. 47. Выделение коллекторов по диаграмме ЯМК (в варианте ССП) в терригенном разрезе:

1 – коллектор; 2 – неколлектор; 3 – глина. Кривые U1, U2, U3 cоотвествуют временам t1, t2, t3 после начала прецессии

126

vk.com/club152685050 | vk.com/id446425943

и оценки их насыщенности. ЯМК предназначен для выделения пластов, содержащих подвижный флюид, определения их пористости и характера насыщения. Метод ЯМК используется также для разделения нефтеносных и битумизированных пород. Для битумизированных пород эти значения очень малы. Ограничения метода ЯМК связаны с невозможностью измерения ССП в среде (в глинистом растворе, в породе с повышенной магнитной восприимчивостью, в породах с малой эффективной пористостью (1,5–2 %), в том числе в трещинных коллекторах. ЯМК применим при исследовании разрезов скважин, не обсаженных колонной.

6.3. Газовый и механический каротаж

Комплекс геохимических исследований скважин включает газовый каротаж, применяемый в двух вариантах: в процессе бурения и после бурения.

Геолого-технические исследования скважин заключаются в сборе и обработке комплексной геологической, геохимической, геофизической и технологической информации. Основными объектами информации являются промывочная жидкость, шлам, параметры гидравлическойиталевойсистемыбуровойустановкиидр. (рис. 48 и49).

6.4. Пластовая наклонометрия

Пластовая наклонометрия служит для определения элементов залегания пластов (угла падения α и азимута λ) по геофизическим измерениям в скважине. Определение элементов залегания пластов имеет важное значение для изучения геологического строения района. Данные о наклоне пласта необходимы для интерпретации материалов ГИС. Азимут и угол падения пластов определяют в скважине при помощи специального глубинного прибора – пластового наклономера.

127

vk.com/club152685050 | vk.com/id446425943

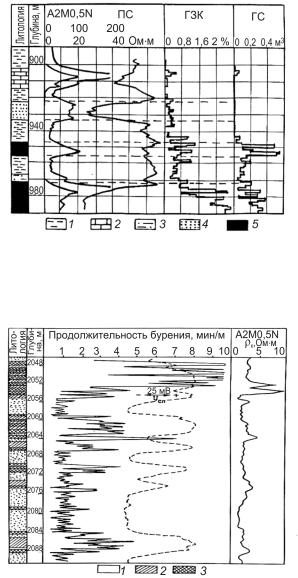

Рис. 48. Пример данных газового каротажа: ГЗК – суммарные газопоказания; ГС – содержание газа в 1м3 породы; 1 – глина; 2 – известняк; 3 – алевролит; 4 – песчаник;

5 – нефтеносный песчаник (коллектор)

Рис. 49. Выделение коллекторов в терригенном разрезе по детальной диаграмме продолжительности бурения:

1 – коллектор; 2 – глина; 3 – плотные породы

vk.com/club152685050 | vk.com/id446425943

ЧАСТЬ ТРЕТЬЯ

ГЕОЛОГИЧЕСКОЕ ИСТОЛКОВАНИЕ РЕЗУЛЬТАТОВ ИНТЕРПРЕТАЦИИ ДАННЫХ ГИС

ГЛАВА 7. ГЕОЛОГИЧЕСКАЯ ИНТЕРПРЕТАЦИЯ МАТЕРИАЛОВ ГИС

Поиски, разведка и разработка нефтегазовых месторождений осуществляются по данным огромного материала, полученного

врезультате бурения скважин. Этот материал служит основой для выявления нефтегазоносных горизонтов и позволяет получить информацию о геологическом строении недр. Основные сведения об отложениях горных пород, вскрытых скважиной, являются результатом геофизических исследований, проводимых в каждой скважине. Совместная обработка данных ГИС и материалов, полученных при литологическом и палеонтологическом изучении образцов горных пород, является основой для характеристики каждого из пластов в разрезе изучаемой скважины, его физических свойств, мощности, границ с соседними слоями и т. п. Выделенные по данным ГИС разновидности горных пород увязываются с классификацией тех же пород, которая была установлена ранее на основании изучения физических свойств пород (плотности, твердости, цвета, размеров зерен и т. д.), а также их химического состава. Для этого производят увязку геофизических характеристик, полученных в результате интерпретации диаграмм ГИС, с петрографическими характеристиками, выявленными путем изучения образцов пород, полученных при бурении скважин с определенных глубин

ввиде керна, или шлама, или проб, отобранных грунтоносами. В дальнейшем, по накоплении достаточного опыта, петрографическую классификацию горных пород можно осуществлять по данным исключительно материалов ГИС.

Данные геофизических исследований в скважинах являются важнейшим материалом для составления геологического разреза

129

vk.com/club152685050 | vk.com/id446425943

скважин и для сопоставления между собой (корреляции) разрезов нескольких скважин.

В нефтегазовой отрасли тем или иным комплексом ГИС исследуются все скважины: разведочные, поисковые, эксплуатационные и др. Материалы ГИС также широко используются для геологического картирования и полевой сейсморазведки. Во многих случаях разрезы скважин, построенные по данным ГИС, являются единственным источником информации о последовательности напластований и о составе и свойствах слагающих их пород. Детальное изучение разрезов скважин представляет возможность судить о фациальной изменчивости, об изменении мощности каждого отдельного пласта или пачки пластов, об условиях залегания пластов и т. д.

Широкое использование результатов интерпретации данных ГИС дало возможность значительно сократить отбор образцов пород при бурении, позволило получать необходимую информацию в бескерновых скважинах, значительно увеличить скорость проходки скважин и тем самым снизить стоимость бурения. Материалы ГИС можно также с успехом использовать и для стратиграфической идентификации отложений. Однако необходимо отметить, что интерпретация материалов ГИС, проводимая с целью стратиграфического расчленения вскрытых скважиной слоев горных пород, не может быть выполнена без тщательной увязки данных ГИС с материалами палеонтологических, палинологических и палеофитологических исследований, выполненных при изучении каменного материала.

Геологическое истолкование результатов обработки данных ГИС служит для решения двух основных задач:

детальное изучение тех интервалов разрезов скважин, которые содержат полезные ископаемые (нефть и газ);

изучение общего геологического строения нефтяных и газовых месторождений.

При решении первой задачи в нефтегазоносных районах изу-

чают не только нефтегазоносные пласты и горизонты, но и все по-

130

vk.com/club152685050 | vk.com/id446425943

роды, обладающие повышенными коллекторскими свойствами. Для этого определяют мощность пластов, их емкостно-фильтраци- онные характеристики, степень и характер насыщения их нефтью, газом и водой, ВНК и ГЖК.

При решении второй задачи по данным ГИС стратифицируются отложения, вскрытые скважиной, сопоставляются между собой разрезы скважин, изучается фациальная изменчивость отложений и история осадконакопления, изучается строение и условия залегания толщ осадочных пород.

По результатам интерпретации материалов ГИС строятся разнообразные карты и профили, характеризующие геологическое строение того или иного изучаемого месторождения.

Основными методами ГИС для изучения разрезов скважин являются данные электрокаротажа, радиоактивного каротажа и кавернометрии. Эти данные являются базой, к которой привязываются результаты литологических, палеонтологических и других исследований, полученных в результате изучения кернового материала и шлама бурового раствора. Сбору палеонтологических данных следует уделить особое внимание, т. к. именно по ним устанавливается возраст исследуемых отложений. При изучении стратиграфии для выделения крупных стратиграфических подразделений используются диаграммы ГИС в масштабе 1:500, а при изучении нефтегазоносных толщ – кривые ГИС в масштабе 1:200.

Для сопоставления с данными ГИС результатов литологических исследований последние используются не в виде обобщенных сведений по крупным подразделениям разреза, а в первичной форме – в виде сведений по каждому отдельному интервалу отбора керна (долбления). На диаграмму ГИС наносят все интервалы глубины скважины, по которым был произведен отбор керна с указанием его выхода в процентах и краткой литологической характеристикой. На диаграмме также помещаются указания литологов и палеонтологов о возрасте слоев.

131

vk.com/club152685050 | vk.com/id446425943

Следует отметить, что в процессе каротажа глубины измеряют более тщательно, чем при бурении, и поэтому при определении глубин надо ориентироваться на диаграммы ГИС [11, 30, 75].

7.1. Распознавание литологического состава пластов горных пород по данным ГИС

Важнейшим документом геологической службы, характеризующим скважину, является литолого-стратиграфическая колонка, содержащая сведения о положении границ пластов и их толщинах, литологическом составе и стратиграфической принадлежности пород, которыми пласты сложены, о наличии пластов-коллекторов и характере их насыщения.

Для изучения литологического состава пород используются большинство существующих методов ГИС в различных сочетаниях. Оптимальный комплекс ГИС выбирается в зависимости от конкретных геологических условий разреза. Это связано с тем, что каждый из методов ГИС обладает разной эффективностью при «узнавании» той или иной литологической разновидности пород (табл. 1). Классификация осадочных горных пород основывается на различии их физических и химических свойств, таких как цвет, твердость, плотность и т. п. Исследования разрезов скважин по материалам ГИС также базируется на различии физических свойств пород, которые, однако, нельзя отождествлять с физическими параметрами пород. Это своеобразные «геофизические» параметры: удельное электрическое сопротивление (КС), естественная радиоактивность (ГК) и т. п. Необходимо подчеркнуть, что при геологической интерпретации основное значение имеют не абсолютные величины тех или иных параметров, а их соотношения. Рассмотрим методику литологического расчленения на примере наиболее типичных разрезов (терригенного, карбонатного и галогенного) для скважин, пробуренных на глинистом растворе

[18, 30, 40].

132













Таблица 1



Характеристика литологического состава пород по данным ГИС

















Порода

ПС

ГК

НГК

ДС

МЗ

Уд. электр. сопротив-













ление (КС)

Глины

Высокие показания.

Высокие показания

Наиболее низкие

Увеличение, какпра-

Наиболеенизкие

Низкие показания,



Потенциал тем боль-



показания, при

вило, Dскв. Отдельные

показаниямикрозон-

близкие к показаниям



ше, чем больше дис-



большом размыве

пластыпластических

дов. Нетприращения

сопротивления буро-



персность глин



минимальные

глинотличаютсясуже-

междуМПЗиМГЗ

вого раствора









ниемдиаметра





Аргиллиты,

То же, что и у глин,

То же, что и у глин

Низкие (особенно в

Различные случаи,

Показания не харак-

Болеевысокие, чему

глинистые

или более высокие



случае увеличения

чаще всего – увели-

терны

глин. Усильноуплот-

сланцы





Dскв) и средние

чение Dскв



ненныхразностей







показания





сопротивлениеувели-













чиваетсясогласно













увеличениюплотности















Глины, содер-

Наличие незначи-

Незначительное

Низкие и средние

Увеличение Dскв

Показания более

Незначительное

жащие песча-

тельных отрицатель-

понижение радиоак-

показания



высокие, чем у глин

увеличение сопро-

ный, алеврито-

ных аномалий ПС по

тивности по сравне-







тивления по сравне-

вый, карбонат.

отношению к линии

нию с чистыми







нию с чистыми гли-

материал

чистых глин

глинами







нами

Песчаники по-

Минимальные

Низкие показания,

Низкие показания

Сужение Dскв, в слу-

Невысокие показа-

В основном низкие

ристые

показания

увеличивающиеся с



чае минерализован-

тели с положитель-

и средние. В нефте-





ростом содержания



ных буровых раство-

ным приращением

носных пластах –





глинистого мате-



ров – номинальный

между МПЗ и МГЗ

высокие. Изменения





риала



диаметр



в больших пределах

133

com/id446425943.vk | com/club152685050.vk

134

Окончание табл. 1

Порода

ПС

ГК

НГК

ДС

МЗ

Уд. электр. сопротив-













ление (КС)

Песчаники гли-

Промежуточные

Средние, реже –

Повышенные пока-

Наблюдаются раз-

Болеевысокиепока-

Восновномнизкие

нистые

показания

высокие показания

зания по сравнению

личные случаи, ка-

зания, чемуколлек-

исредние. Внефте-







с пористыми песча-

вернограмма часто

торов, приращение

носныхпластах–







никами

иззубрена

отсутствует

высокие. Изменения













вбольшихпределах

Песчаники плот-

Различные показания

Низкие показания

Повышенные пока-

Номинальный диа-

Высокиепоказания:

Высокие показания

ные

– от минимальных до



зания (средние

метр скважины

соотношениямежду





максимальных



и высокие)



показаниямиМПЗ













иМГЗнеопределенное



Алевролиты

Минимум, в ряде

Низкие и средние

Обычно понижен-

Сужение Dскв в случае

Невысокие, в порис-

Сопротивление такое



случаев с меньшей

показания

ные показания, как

пористых разностей

тых разностях на-

же, как у пористых



амплитудой отклоне-



у пористых песчани-

и частое изменение

блюдаются прира-

песчаников или не-



ния, чем против чис-



ков

Dскв в других случаях

щения

сколько выше



тых песчаников











Известняки,

Низкие показания ПС

Минимальные пока-

Очень высокие

Чаще всего номи-

Высокие, сильно

Очень высокие пока-

доломиты плот-



зания

показания

нальный диаметр

изменчивые и из-

зания, особенно

ные









зубренные

у плотных и окремне-













лых известняков

Известняки,

Повышенные показа-

Средние показания,

Средние и низкие

Номинальный диа-



От 10 Ом·м и выше,

глинистые мер-

ния (как у глин)

обычно тем больше,

показания

метр или увеличение



но много меньше,

гели



чем больше содер-



его

чем в плотных





жание глинистого







разностях





материала









Известняки

Низкие показания

Низкие показания

Низкие показания

Появление глинистой

Положительные

От единиц до сотен

пористые







корки

приращения на МПЗ

оммометров











– МГЗ и БК – МБК
