Тонкослоистые пласты

vk.com/club152685050 | vk.com/id446425943

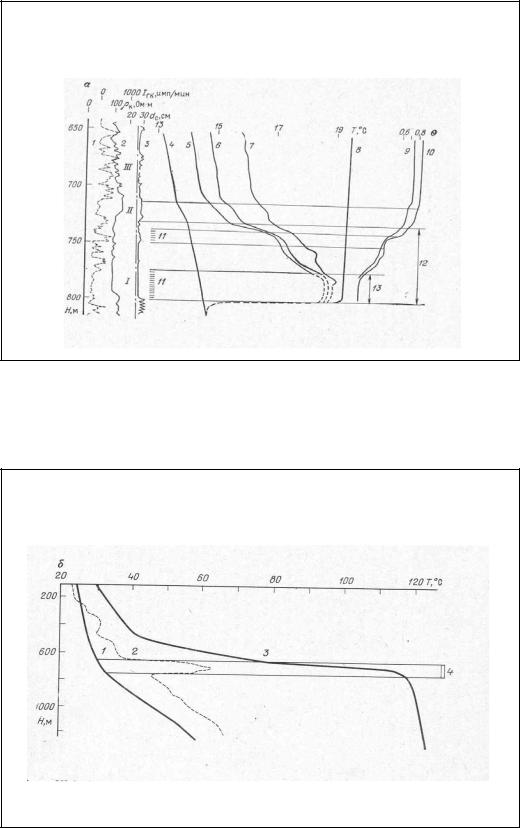

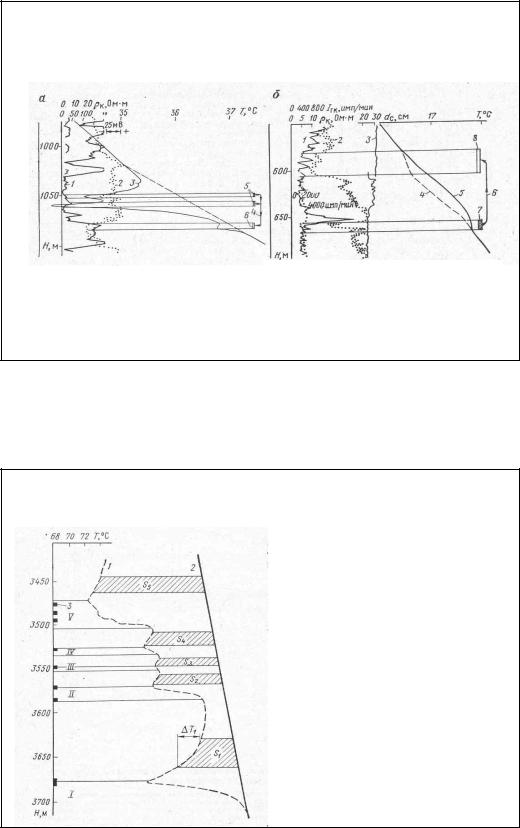

Термометрия - определение участков притока в скважине

Термометрия - определение профиля притока в скважине

202

vk.com/club152685050 | vk.com/id446425943

Термометрия - определение положения поглощающих пластов

Термометрия - определение положения отдающих пластов

203

vk.com/club152685050 | vk.com/id446425943

Термометрия и магнитный локатор муфт - определение интервала перфорации обсадной колонны

Метод радиоактивных изотопов

•Цемент за колонной можно выделить путем добавления в цементный раствор активаторов – веществ, обладающих характерными свойствами, резко отличающимися от таковых в горных породах. В качестве активаторов используются радиоактивные изотопы с небольшим периодом полураспада и достаточно жестким гаммаизлучением.

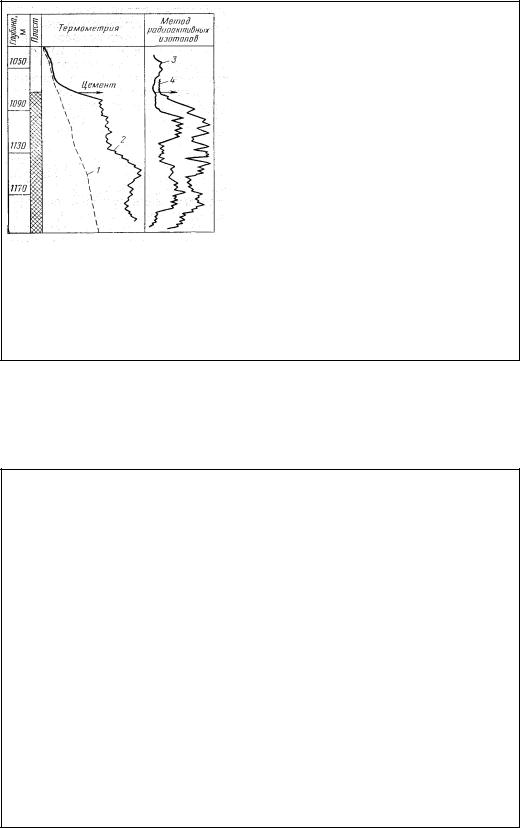

•В цементный раствор добавляют радиоактивные изотопы; регистрируют диаграммы гамма-излучения в скважине до и после закачки растворов. По изменившимся значениям активности определяют фактическое положение цемента за колонной и характер его распределения в затрубном пространстве.

•При интерпретации сопоставляют диаграммы гамма-активности до и после введения радиоактивных изотопов. Интервал заливки цемента выделяется по увеличению активности.

204

vk.com/club152685050 | vk.com/id446425943

Методы оценки качества цементирования: метод радиоактивных изотопов

Определение верхней границы подъема цемента

Метод рассеянного гамма-излучения (ГГК)

•При изучении обсаженных скважин плотностная характеристика среды определяется занимаемым объемом и плотностью бурового раствора, цементного камня, обсадной колонны, горных пород.

•Выделение на диаграммах значений интенсивностей, отражающих плотность бурового раствора, цементного камня и горных пород, позволяет судить о характере распределения цемента за колонной.

205

vk.com/club152685050 | vk.com/id446425943

Методы оценки качества цементирования: метод рассеянного гамма-излучения (ГГК)

Приборы:

1.Гамма-гамма толщиномер – зонд малой длины (10 см); источник мягкого излучения (туллий-170); измеряемая интенсивность определяется толщиной обсадной колонны. По диаграммеопределяют местоположение муфт, пакеров, цементирующих фонарей; выявляют дефекты в обсадных трубах.

2.Гамма-гамма цементомер - зонд средней длины (40 см); источник средних энергий (цезий-137). Позволяет изучать плотностные характеристики среды в затрубном пространстве.

3.Гамма-гамма дефектомер – регистрирует изменение интенсивности рассеянного гамма-излучения по периметру колонны.

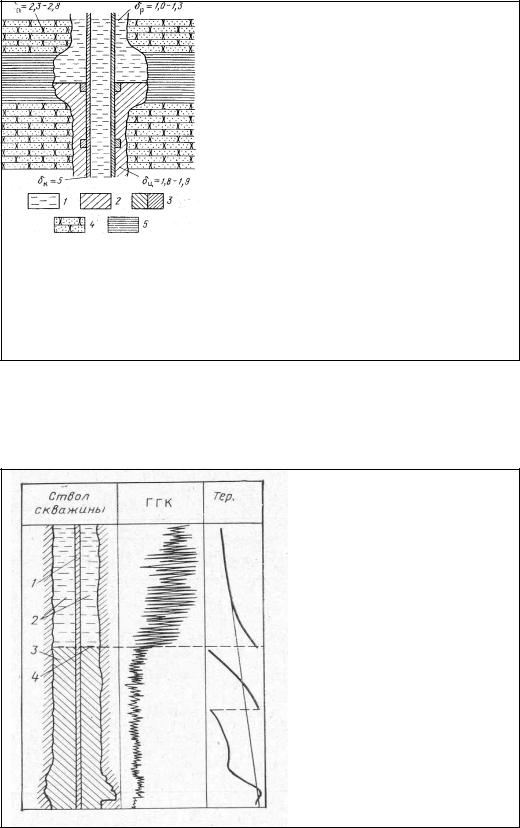

Определение высоты подъема цемента по данным метода рассеянного гамма излучения и термометрии

206

vk.com/club152685050 | vk.com/id446425943

Методы оценки качества цементирования: метод рассеянного гамма-излучения (ГГК)

Методы оценки качества цементирования: метод рассеянного гамма-излучения (ГГК)

207

vk.com/club152685050 | vk.com/id446425943

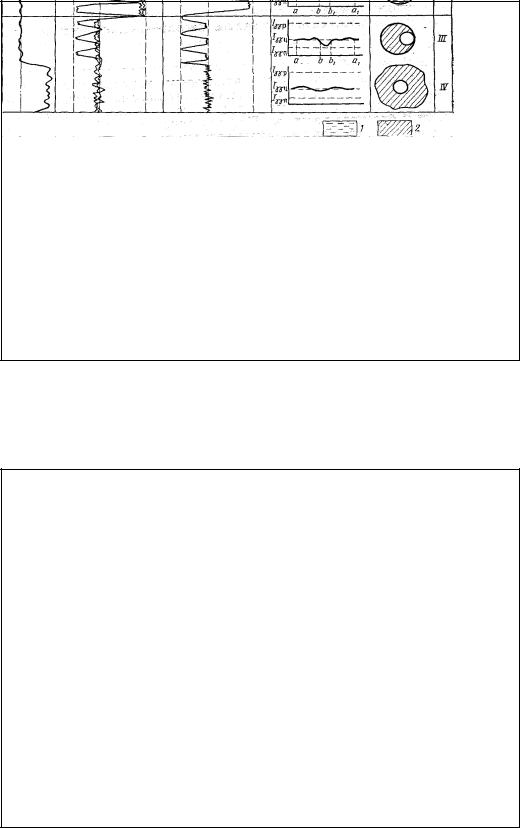

Методы оценки качества цементирования: метод рассеянного гамма-излучения (ГГК)

Методы оценки качества цементирования: метод рассеянного гамма-излучения (ГГК)

208

vk.com/club152685050 | vk.com/id446425943

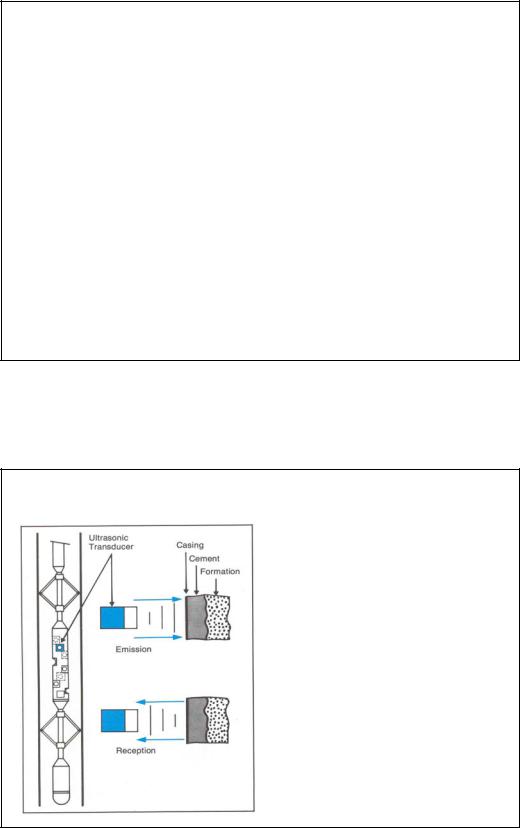

Акустический цементомер

•Оценка качества цементирования акустическим методом основана на различии скорости распространения упругой волны и на изменении амплитуды в зависимости от механических свойств окружающей среды. В скважине возбуждают упругие колебания и приемником, удаленным на некоторое расстояние от источника, регистрируют время прихода и амплитуду преломленной продольной волны. По мере распространения упругой волны происходит перераспределение ее энергии между контактирующими средами: обсадной колонной, цементным камнем и горной породой.

•Если колонна обсадных труб не связана с цементом, то упругая волна распространяется непосредственно по металлу колонны со скоростью порядка 5200 м/с и с малой потерей энергии. Амплитуда волнысохраняется максимальной.

•В случае жесткого сцепления колонны с цементом упругие колебания, распространяясь по колонне, возбуждают колебания в цементном камне. Прохождение волны по цементу характеризуется снижением скорости распространения волны и значительными потерями энергии. В результате возрастает время прохождения волныи снижается амплитуда проходящей волны.

•При сцеплении цементного камня со стенками скважины время прихода волны определяется свойствами горных пород.

•Динамические характеристики упругих волн изменяются в широких пределах и зависят от свойств цемента, а также от условий контактов цементного камня с обсадной колонной и горными породами. Амплитуда волны, распространяющейся по свободной колонне (трубная волна), зависит от диаметра обсадных труб. На ра5очей частоте 25 кГц при изменении диаметра труб от 127 до 203 мм амплитуда волны уменьшается до 40%. При изменении толщины стенок труб амплитуда изменяется не более чем на 10-15%.

•Амплитуда волны, распространяющейся по цементному камню, зависит от его толщины. В диапазоне изменения толщины цемента от нулядо 30 мм затухание амплитуды происходит по экспоненциальному закону.

•Контакт цементного кольца с поверхностью колонны через материалы (глина, парафин, мазут и др.) приводит к снижению амплитуды на 25 - 30% по сравнению с амплитудой в незацементированной колонне. Аналогичное влияние оказывают микрозазорыв 30 - 50 мкм, заполненные жидкостью. Кривая амплитуды чувствительна также к вертикальным каналам и разрывам в цементном кольце.

Принцип действия акустического цементомера

209

vk.com/club152685050 | vk.com/id446425943

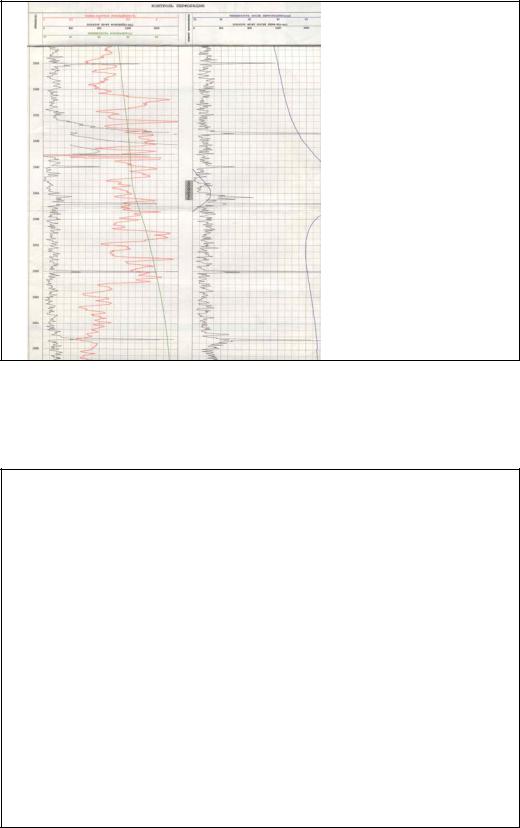

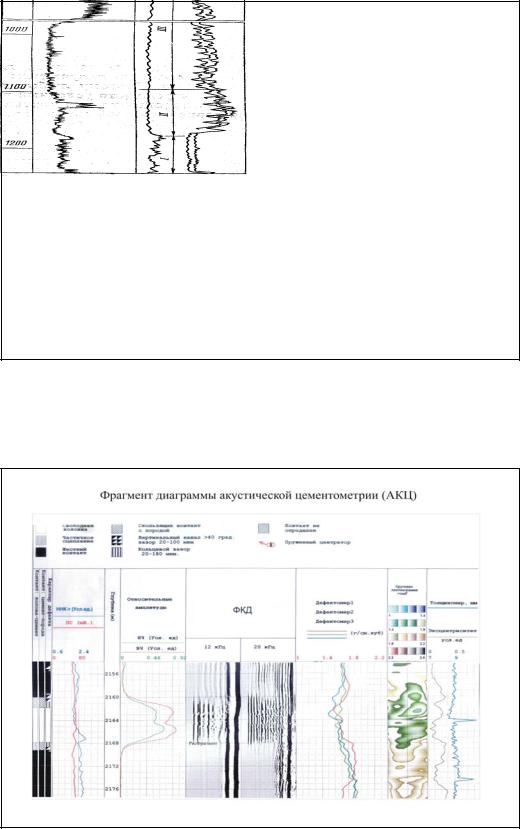

Запись акустического зонда-цементомера

прямая поперечная Стоунли

картридж

приемники

источник

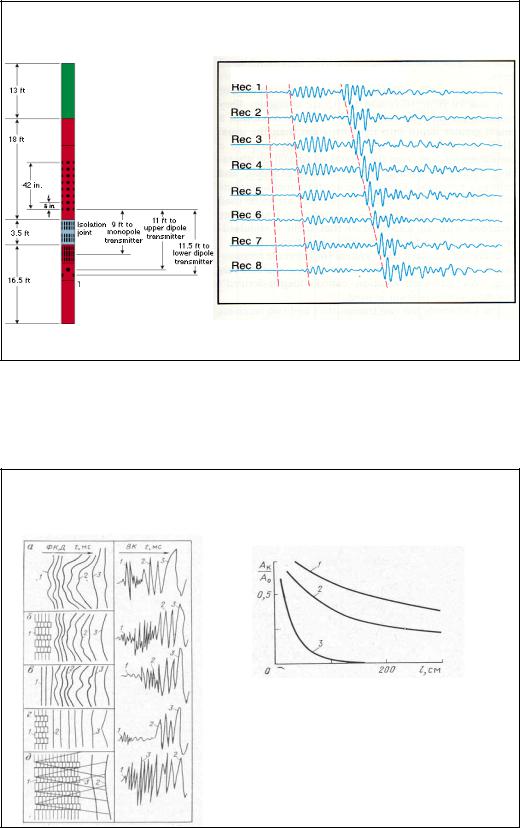

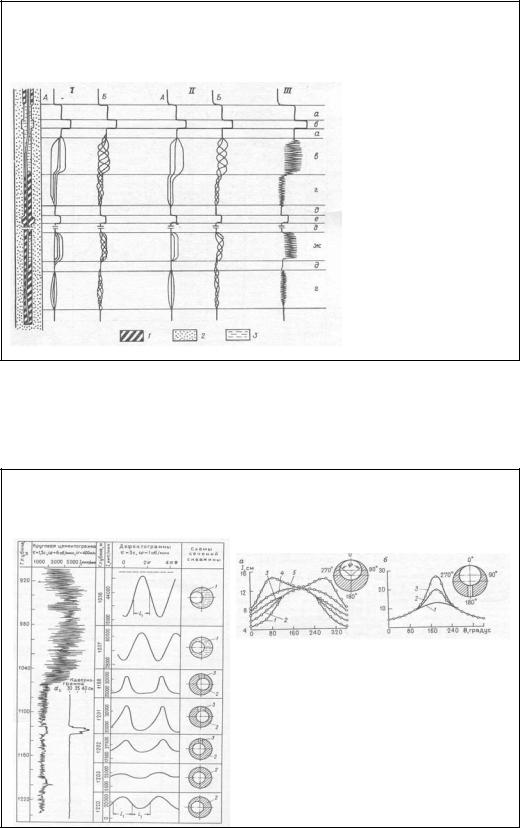

Пример записи восьмиканального акустического зонда

Методы оценки качества цементирования: акустический метод

210

vk.com/club152685050 | vk.com/id446425943

Методы оценки качества цементирования: акустический метод

211
