Тонкослоистые пласты

vk.com/club152685050 | vk.com/id446425943

ПРОФИЛЕМЕРЫ ТРУБНЫЕ СКВАЖИННЫЕ ПТС.

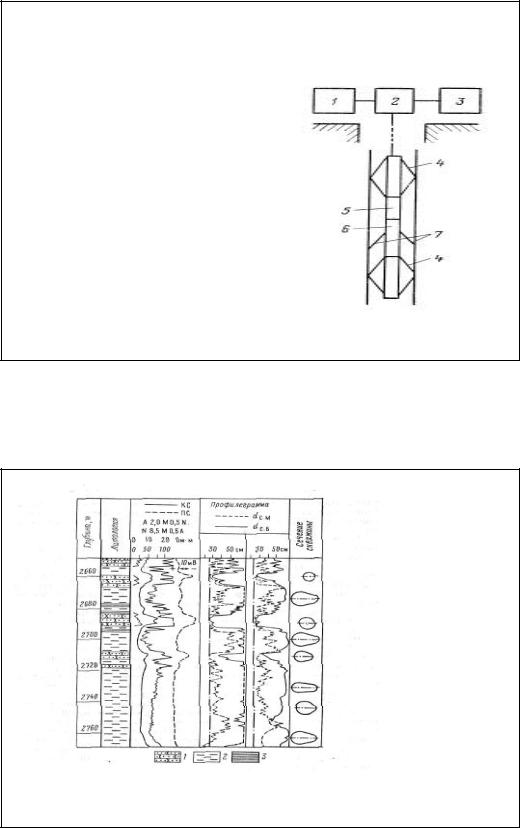

•1)блок питания

•2)измерительная панель

•3)каротажный регистратор

•4)рычажные фонари

•5)электронный блок

•6)электромеханический блок

•7)рычаги

Данные профилеметрии

1 – песчаник

2 – глина

3 - аргиллит

192

vk.com/club152685050 | vk.com/id446425943

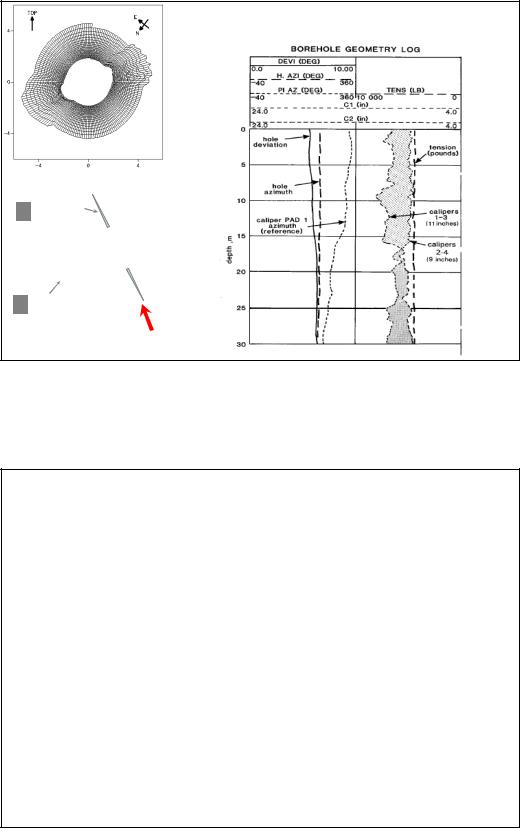

Сводные данные по геометрии скважины

Полная характеристика геометрии ствола

Вид сверху

σMIN

σMAX

Термометрия

Измерение температуры в целях изучения:

•естественного теплового поля Земли

•местного (локального) теплового поля

•искусственного поля Земли

Изучение тепловых полей для:

•решение задач региональной геологии и геотермии

•разведка месторождений полезных ископаемых

•контроль за эксплуатацией продуктивных пластов

•определение технического состояния скважин

193

vk.com/club152685050 | vk.com/id446425943

Естественное тепловое поля Земли

Изменение интенсивности солнечного излучения определяет колебания температур пород

Слои постоянных суточных и годовых температур (нейтральные слои) –

слои, в которых колебания суточных и годовых температур становится незначительными.

tнс=Tm

tнс – температура нейтрального слоя;

Tm – среднегодовая температура поверхности Земли

Ниже этого слоя повсеместно наблюдается закономерное возрастание температуры с глубиной, определяемое внутренним теплом Земли.

Геотермический градиент

Изменение температуры Земли в °С на 100м глубины.

Г=q*ξ,

ξ - тепловое сопротивление породы.

Этим вызваны изменения значений геотермического градиента при пересечении скважиной различных пород, что отмечается изменением угла наклона термограммы

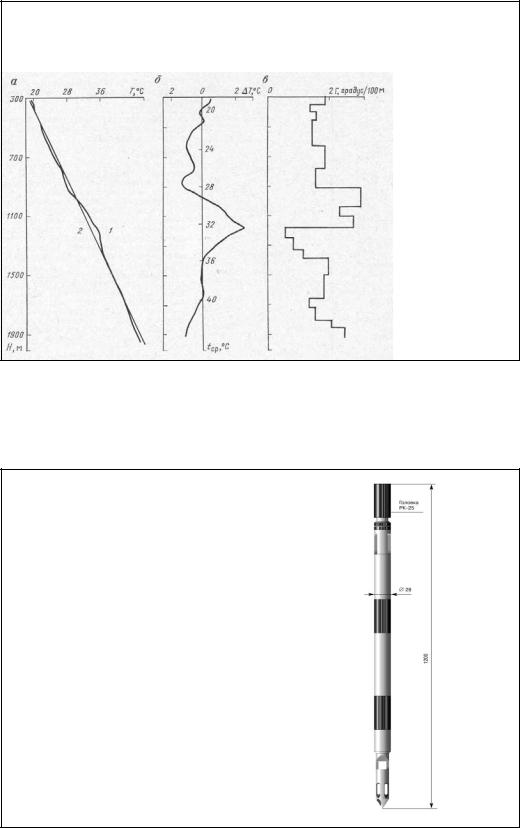

График изменения геотермического градиента Г по одной из скважин в центральной части Днепровско-Донецкой впадины.

/—песок; 2 — песчаник; 3 — глинистый песчаник; 4 — глина песчанистая; 5 —глина-6 — аргиллит; 7—известняк; 8 — писчий мел

194

vk.com/club152685050 | vk.com/id446425943

Геотермическая ступень

Таблица. Значения геотермических ступеней и градиента для

различных районов

Величина обратная геотермическому градиенту,

указывает разность глубин которая соответствует изменению температуры на 1 °С.

Изучение

•скважина, обсаженная колонной

•скважина, необсаженная колоной

Rm<<Rг.п.

Rm – R металлов, Rг.п. – R горных пород

Например, тепловое сопротивление железа в 40-80 раз меньше теплового сопротивления глин.

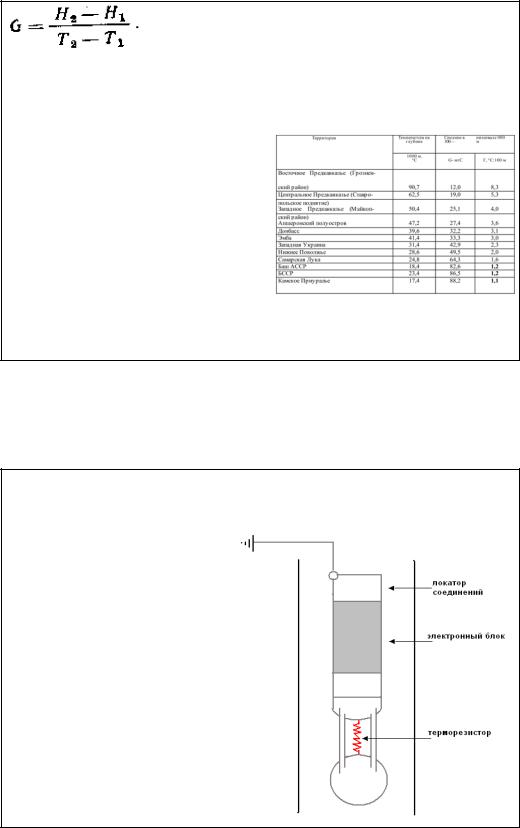

Скважинный термометр

Большинство термометров основаны на одном и том же принципе:

-температура окружающей среды влияет на

электрическую проводимость тонкого провода.

- Изменения в проводимости фиксируются

электронным блоком.

195

vk.com/club152685050 | vk.com/id446425943

Диаграммы термометрии скважин

Резистивиметрия

Скважинный резистивиметр

Предназначен для бесконтактного измерения удельной проводимости водонефтяной эмульсии, воды, бурового раствора различной минерализации в колонне, в насосно-компрессорных трубах эксплуатационных и нагнетательных скважин.

В приборе используется индукционный метод измерения электропроводности жидкости.

196

vk.com/club152685050 | vk.com/id446425943

Исследование технического состояния скважины

Решаемые задачи:

•Данные о стволе скважины

•Оценка качества цементирования

•Оценка технического состояния обсадной колонны

•Режим работы скважины

–Характеристика режимов работы скважины

–Определение интервалов движения жидкости

–Исследования однофазных и многофазных потоков

–Исследование продвижение фронта нагнетания

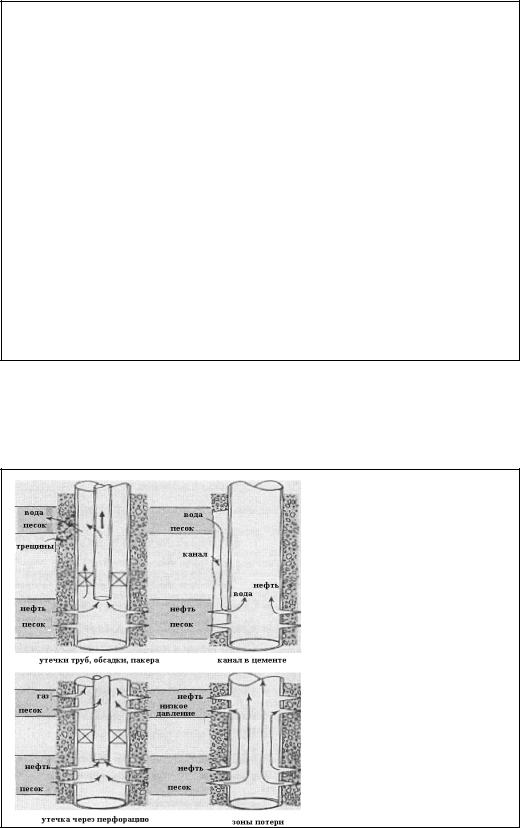

Проблемы в скважине после спуска обсадной колонны и перфорации

197

vk.com/club152685050 | vk.com/id446425943

Оценка качества цементирования

• Факторы, определяющие качество цементирования обсадных колонн:

–Соответствие фактической высоты подъема цемента ее проектной высоте

–Равномерность распределения цемента в затрубном пространстве и отсутствие в нем трещин, пустот и других дефектов

–Схватывание цементного камня с обсадной колонной и породой

Методы оценки качества цементирования

•Термометрия

•Метод радиоактивных изотопов

•Метод рассеянного гамма-излучения

•Акустический метод

198

vk.com/club152685050 | vk.com/id446425943

Термометрия

•Определение интервалов притока жидкости

•Выделение интервалов перетоков жидкости за колонной

•Определение технического состояния скважины

Термометрия

-определение высоты подъема цемента

•Затвердевание цементного раствора – экзотермическая реакция

•Время, за которое цементный раствор достигает максимальной температуры, обычно 8-16 часов в зависимости от типа и качества цемента.

•Тепло, которое выделяет цемент, изменяет тепловое поле скважины, что отражается на термограмме

•Недостатки метода термометрии:

1)незначительный радиальный градиент температуры не позволяет контролировать равномерность распределения цемента за колонной;

2)время проведения исследований ограничено периодом затвердевания цемента.

199

vk.com/club152685050 | vk.com/id446425943

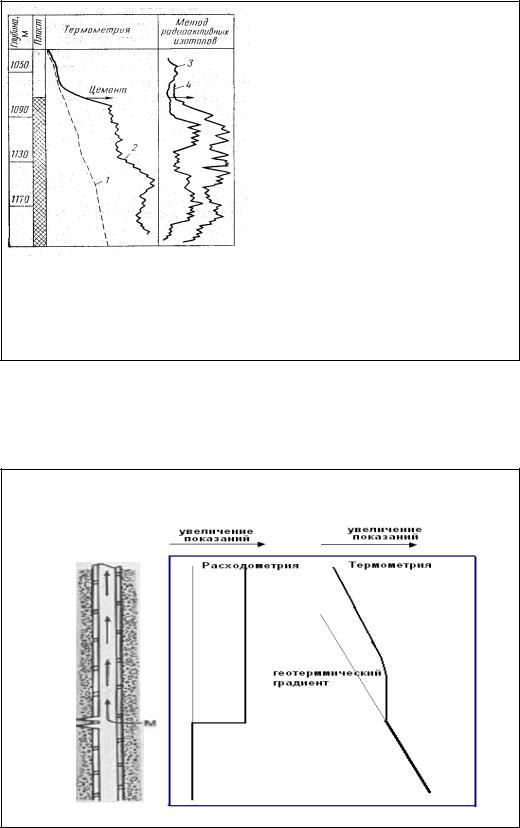

Методы оценки качества цементирования: термометрия

Определение верхней границы подъема цемента по скачку температуры в сравнении с измерением до цементирования

Термометрия - определение участков притока в скважине

200

vk.com/club152685050 | vk.com/id446425943

Термометрия - определение участков притока в скважине

Термометрия - определение участков притока в скважине
