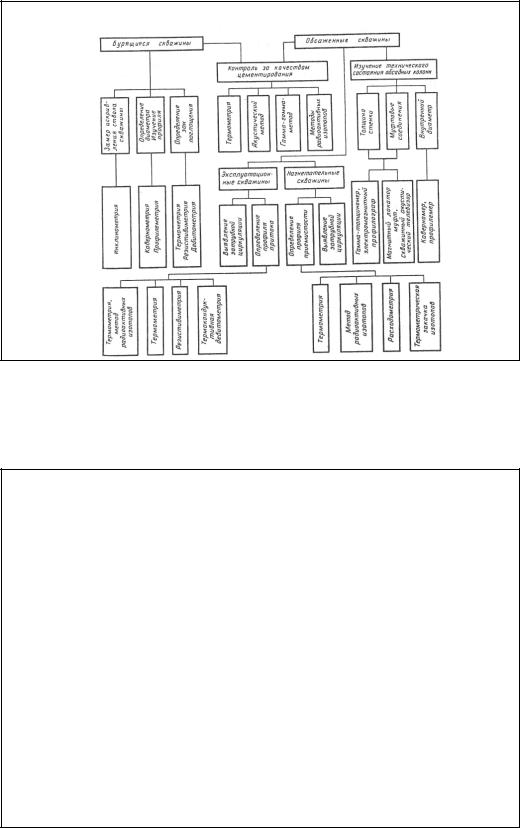

Блок-диаграмма проведения методов ГИС в скважинах

Методы ГИС, обеспечивающие исходные данные о состоянии ствола скважины

•Инклинометрия

•Кавернометрия

•Термометрия

•Резистивиметрия

182

vk.com/club152685050 | vk.com/id446425943

Инклинометрия – метод определения пространственных координат скважины

Основная задача инклинометрии

•контроль за положением в пространстве оси ствола наклонно направленной скважины.

В результате проведения инклинометрических измерений и их обработки должны быть получены данные о положении каждой точки ствола скважины в пространстве

Инклинометрия скважин

183

vk.com/club152685050 | vk.com/id446425943

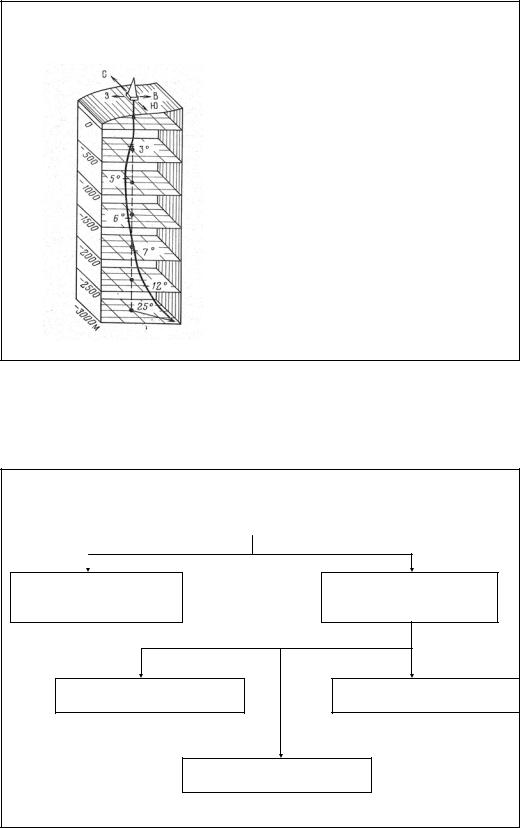

Схема фактического положения ствола скважины в пространстве

На рисунке схематически изображено положение ствола скважины в пространстве. Оно характеризуется углом отклонения скважины от вертикали δ и азимутом φ. Плоскость, проходящую через вертикаль и ось скважины на данном ееучастке, называют плоскостью искривления. Сведения об искривлении скважины необходимы для установления положения ее забоя в пространстве, при построении геологических карт.

184

vk.com/club152685050 | vk.com/id446425943

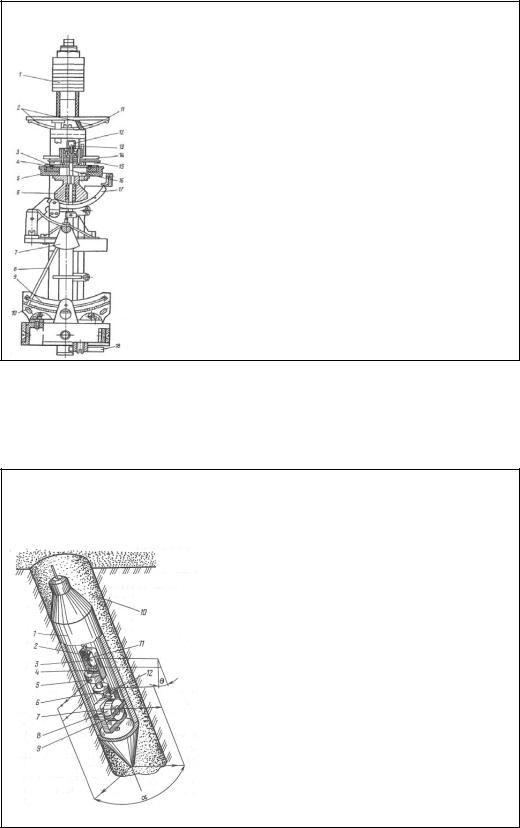

Инклинометр магнитный

1 – токосъемное кольцо с коллектором;

2 – возвратныепружины;

3 – токосъемное кольцо;

4 – кольцевой реохорд;

5 – пластмассовый корпус;

6 – груз;

7 – отвес;

8 – конец стрелки;

9 – дужка конца стрелки;

10 – реохорд;

11 – нажимное кольцо;

12 – колпачок с агатовымподшипником;

13 – острие;

14 – магнитная стрелка;

15 – изолированный пружинный контакт;

16 – подвижная ось;

17 – дугообразный рычаг;

18 – груз.

Инклинометры магнитные предназначены для измерения угла и азимута искривления необсаженных скважин.

Инклинометр магнитный состоит из скважинного прибора и наземной панели. Пространственное положение инклинометра определяется с помощью трех чувствительных элементов: рамки, отвеса и буссоли.

Гироскопический инклинометр

1 – корпус;

2 – наружная рамка;

3 – ось вращения;

4 – грузик;

5 – эксцентричный грузик;

6 – реохордазимута;

7 – кардановоекольцо;

8 – гироскоп;

9 – внутренние кольцо;

10 – скважина;

11 – щетка;

12 – щетка азимута.

Спуск прибора в скважину рекомендуется проводить со скоростью 1-2 м/с. В точке замера прибор останавливают не менее чем на 5 сек. Измерения проводят при спуске. Каждыйраз фиксируется время, когда проводился замер на даннойглубине. При подъеме скважинного прибора делают контрольные измерения в тех же самых точках, что и при спуске, итакже фиксируется время замера.

185

vk.com/club152685050 | vk.com/id446425943

Схематическая таблица результатов измерений

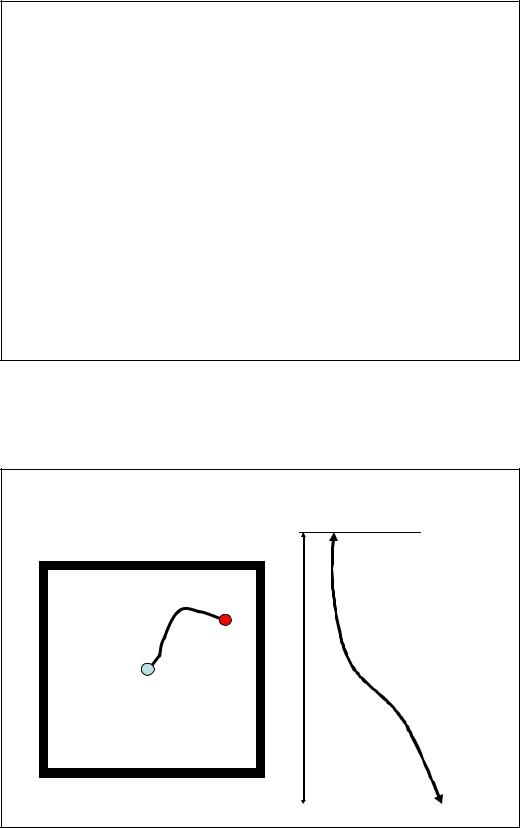

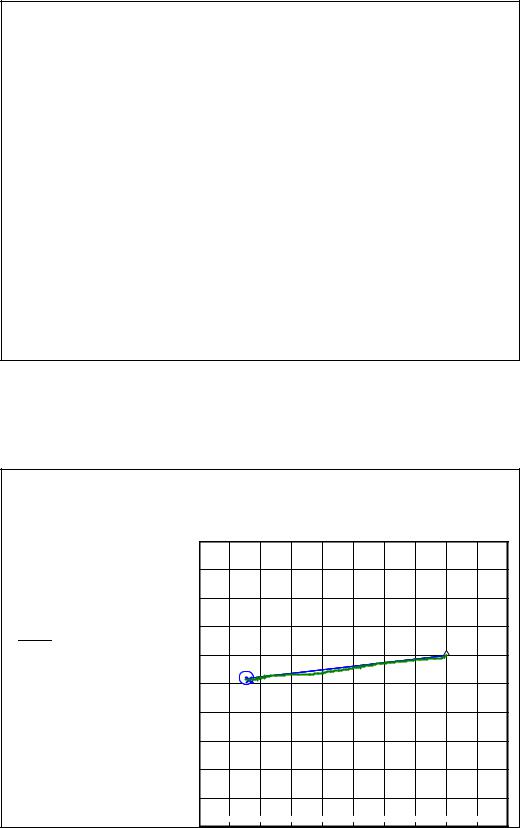

Азимутальная ориентировка ствола скважины (проекция скважины на горизонтальную плоскость)

400

600

800

1000

186

vk.com/club152685050 | vk.com/id446425943

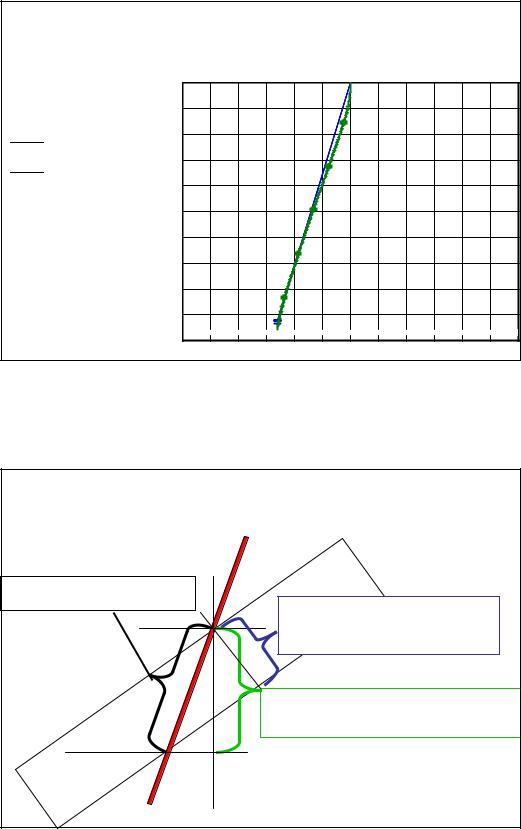

Азимутальная ориентировка ствола скважины (проекция скважины на вертикальную плоскость)

1500

1750

2000

2250

187

vk.com/club152685050 | vk.com/id446425943

Кавернометрия и профилеметрия.

Определение диаметра скважины.

•Увеличение dc наблюдается против глин и сильноглинистых разностей

(мергелей и др.) Наиболее интенсивно размываются коллоидальные монтмориллонитовые глины, а каолинитовые глины размываются в меньшей

степени.

•Против пластов соли и в меньшей степени гипса увеличение диаметра скважины связано с растворением этих пород водой промывочной жидкости

•увеличение диаметра наблюдается и против трещиноватых пород из-за ослабления их механической прочности в процессе разбуривания

188

vk.com/club152685050 | vk.com/id446425943

Определение диаметра скважины.

•Крепкие породы не содержащие глинистого материала или содержащие его в небольшом количестве, характеризуются устойчивостью и фактический диаметр против них обычно соответствует номинальному.

•Образование глинистой корки, что приводит к уменьшению диаметра.

•Фактический диаметр скважины измеряется при помощи каверномеров. В результате измерений получают диаграмму, характеризующую изменение

диаметра ствола скважины по глубине,— кавернограмму.

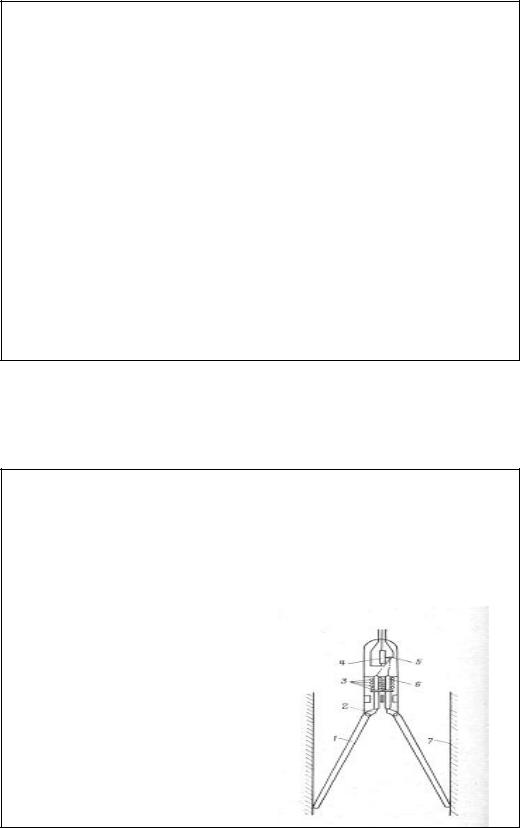

Каверномеры.

•Наибольшее распространение при исследованиях нефтяных и газовых скважин получили каверномеры на трехжильном кабеле с четырьмя рычагами, попарно расположенными во взаимно перпендикулярных плоскостях

1)длинное плечо рычага

2)короткое плечо

3)пружина

4)омический датчик

5)ползунок

6)шток

7)стенка скважины

189

vk.com/club152685050 | vk.com/id446425943

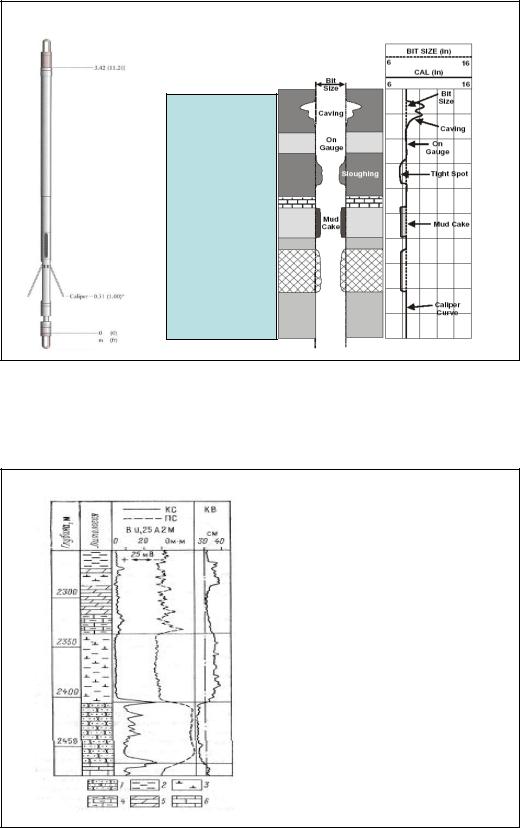

Кавернометрия и литология

Глины

Песчаники

Оползающие глины

Известняки Проницаемые песчаники Ангидриты

Мергели

Глины

Данные кавернометрии

1 – песчаник

2 – глина

3 – глина известковистая

4 – известняк глинистый

5 – мергель

6 - известняк

190

vk.com/club152685050 | vk.com/id446425943

Профилеметрия.

•Проводится в целях построения сечения скважины в плоскости, перпендикулярной к ее оси.

•На процессе желобообразования сказываются различные факторы: литологический состав пород, угол наклона и интенсивность искривления скважины, свойства промывочной жидкости, технология бурения, число спускоподъемных операций и др.

•Интерпретация профилеграмм сводится к оценке формы и размеров поперечного сечения скважины.

Профилеграмма служит:

•в основном качественным индикатором желобов, которые влекут за собой прихваты бурильных инструментов и вызывают тяжелые формы аварий при

бурении.

•предупреждении осложнений при спуске обсадных колонн.

•выборе интервалов пакеровки при работе пластоиспытателями на бурильных трубах

191
