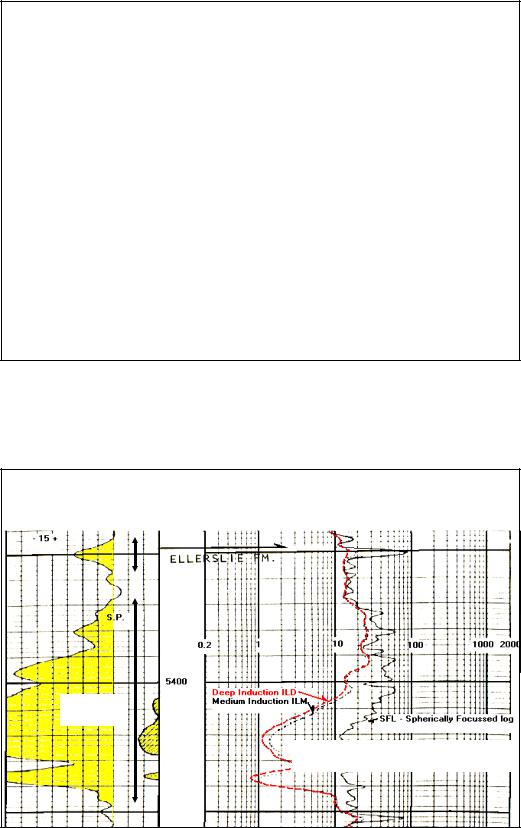

Качественная оценка водонасыщенности
•Первоочередное значение имеет каротаж сопротивлений длинными (глубинными) зондами.
•Первоочередное значение имеют акустический и плотностной каротажи как методы определения пористости.
Как акустический, так и плотностной методы имеют большие показания при наличии газа
•В пористых влажных породах (зонах с низким сопротивлением и высокой пористостью) наложение кривой пористости на диаграмму глубинного электрического зонда показывает сохранение параллельности кривых и на глубине.
•Углеводороды идентифицируются там, где наблюдается различие кривых – большое сопротивление и большая пористость.
•Если вы изменяете относительное положение кривых пористости и сопротивлений, это предполагает изменение в значении сопротивления пластовой воды Rw.
Качественная оценка водонасыщенности пород
Высокое сопротивление => УВ ? |
|
Или плотные? |
|
|
(контроль Φ) |
|
Чистые
песчаники
Низкое сопротивление => Водонасыщенные или увлажненные ?
vk.com/club152685050 | vk.com/id446425943

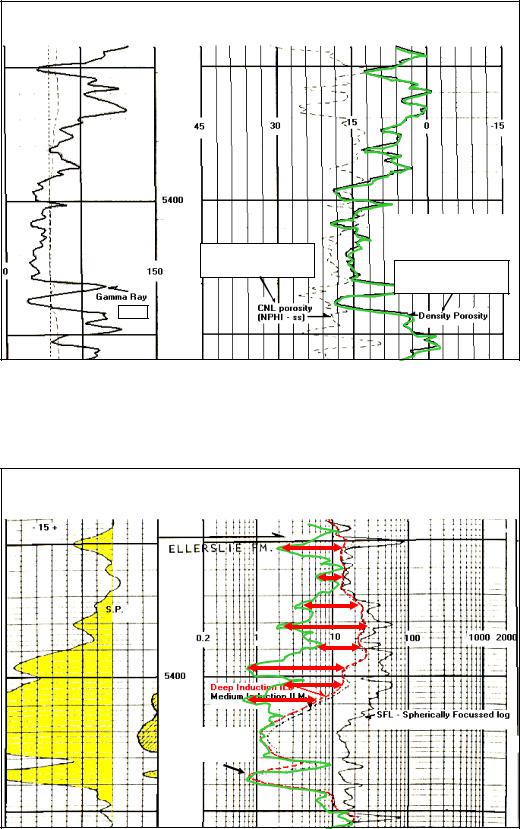

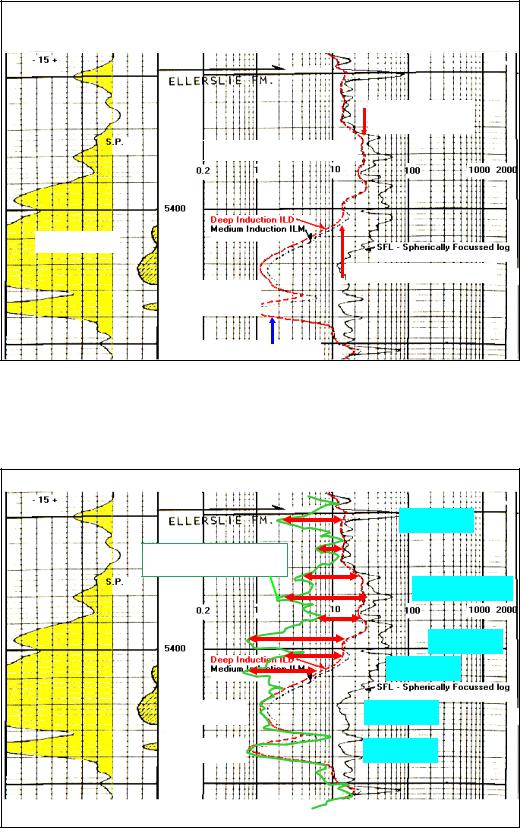

Качественная оценка водонасыщенности
Кривая плотностного метода – накладка
Кривая пористости по нейтронному методу
Кривая пористости по плотностному методу
ГК
Затем мы работаем с кривыми каротажа, совместимыми по масштабам перекрытия. Плотностная диаграмма в масштабе каротажа сопротивлений определяет сейчас Ro – сопротивление влажного (содержащего воду) пласта.
Перекрытие
кривых здесь
vk.com/club152685050 | vk.com/id446425943
Показания индукционного метода (ILD) равны Rt, водонасыщение пропорционально 1/Rt
Наименьшее
водонасыщение
Высокое сопротивление
Чистая зона
Низкое водонасыщение
Низкое
сопротивление
Высокое водонасыщение
Сопоставление результатов анализа пористости и водонасыщенности на основе плотностного и индукционного каротажей
|
Φ = 12% |
Кривая пористости по |
|
плотностному каротажу |
|
|
Φ= 6 to 15% |
|
Φ = 19% |
|
Φ = 19% |
Sw=100% |
Φ = 18% |
Sw=100% |
Φ = 19% |
vk.com/club152685050 | vk.com/id446425943
Общее водонасыщение - Bulk Volume Water (BVW)
•Каков объем воды в пласте?
•Ответ: Sw x Φ = BVW
•Предполагая основное уравнение Арчи:
•Sw**2 = (1/Φ**2) * Rw/Rt
•Sw**2 x Φ**2 = Rw/Rt
•или Sw*Φ= √Rw/Rt
•Rt в логарифмическом масштабе – величина обратно пропорциональная BVW.
•низкое Rt = высокое BVW и высокое Rt = низкое BVW.
•Пока BVW изменяется с пористостью, Вы находитесь вне зоны остаточной водонасыщенности
|
|

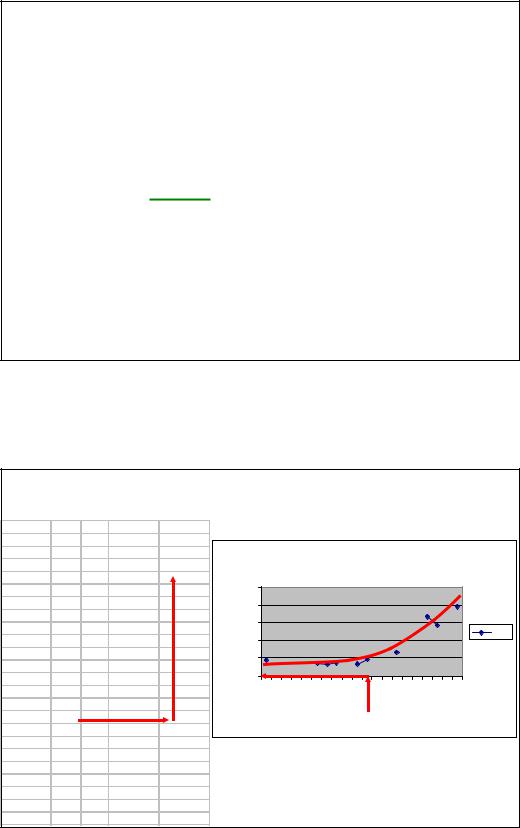

Пример вычисления общего водонасыщения (BVW) |
depth |
Phi |
Rt |
Sw |
BVW |
|
|
|
|
|
|
|
|
|
|
|
Общее водонасыщение как капиллярное давление |
|
|
|
|
|
|
|
BVW as Cap. Pressure |
5350 |
0.12 |
15 |
0.372678 |
447 |
|
2500 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2000 |
|
|
|
|
|
|
|
|
VW |
1500 |
|
|
BVW |
|
|
|
|
|
|
|
|
5374 |
0.09 |
25 |
0.3849 |
346 |
B |
1000 |
|
|
|
|
|
|
|
5378 |
0.13 |
27 |
0.25641 |
333 |
|
500 |
|
|
|
5382 |
0.06 |
22 |
0.615457 |
369 |
|
|
|
|
|
0 |
|
|
|
|
|
|
|
|
|
|
|
|
5392 |
0.12 |
28 |
0.272772 |
327 |
|
50 |
5378 |
96 |
20 |
5396 |
0.18 |
14 |
0.257172 |
463 |
|
|
53 |
53 |
54 |
Приток нефти 100 % |
|
|
|
|
depth |
|
|
|
|
|
|
|
|
|
глубина |
|
5408 |
0.19 |
7 |
0.344555 |
655 |
Можно также нанести зависимость водонасыщенности Sw от |
|
|
|
|
|
|
|
|
|
|
глубины, но водонасыщенность изменяется больше с |
5420 |
0.16 |
1.1 |
1.032154 |
1651 |
изменениями пористости. Общее водонасыщение (BVW) |
5428 |
0.15 |
1.5 |
0.942809 |
1414 |
стремится к минимуму, когда все горные породы обогащены |
|
|
|
|
|
остаточной водой (Swirr) и поэтому его легче использовать для |
5436 |
0.19 |
0.8 |
1.019206 |
1936 |
определения уровня 100% притока нефти. |
|
vk.com/club152685050 | vk.com/id446425943
Приближенные методы оценки общего водонасыщения (BVW)
•Например, для: Sw=20% & F=30%, BVW=600
•Для 100% притока УВ в чистых интервалах : Карбонаты:
•Нефть : BVW= 150 to 400
•Газ: BVW= 50 to 300
Грубозернистые песчаники:
•Нефть : BVW = 300 to 600
•Газ : BVW = 150 to 300
Очень мелкозернистые песчаники:
•Нефть : BVW = 800 to 1200
•Газ : BVW = 600 to 900
•BVW будет зависеть от положения в колонне углеводородов (переходной зоне).
•Чем ближе к зоне насыщения УВ, тем ниже значение BVW.
Количественная оценка водонасыщенности чистых коллекторов
Уравнение Арчи
Sw = n a mRw
φ Rt
vk.com/club152685050 | vk.com/id446425943

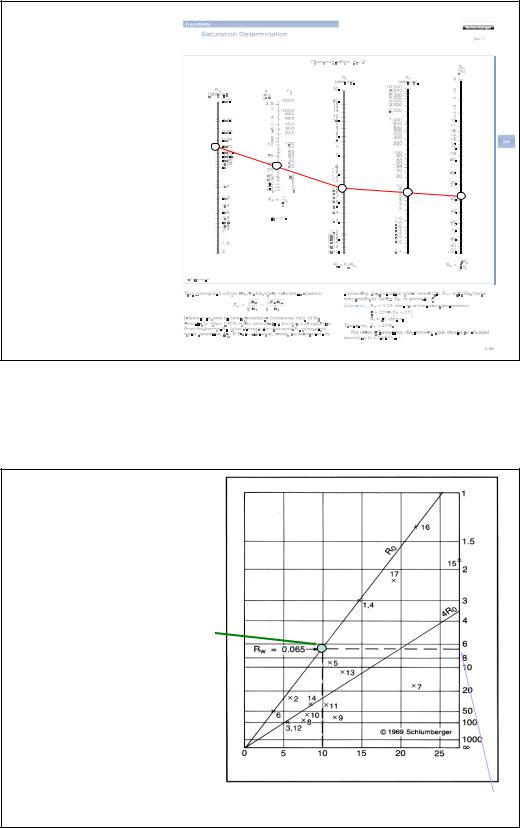

Количественная
оценка
водонасыщенности
Chart
Sw-1
Количественная
оценка
водонасыщенности
Сопротивление пластовой воды
Сопротивление
Матрица
Пористость
Сопротивление пласта, на 100 % насыщенного водой
vk.com/club152685050 | vk.com/id446425943
Метод Rwa
(определение водонасыщенности с помощью кажущегося сопротивления пластовой воды)
•Rwa – кажущееся сопротивление воды, предполагаемое для всех зон 100% влажности.
•Если Sw = 100%, то Rwa = Φ**2 x Rt
•Если зона является 100% влажной, то Rwa будет приближаться к минимальному значению.
•Если присутствуют углеводороды, то Rwa > Rw.
•(Rwa будет меньше, чем Rw в низкопористых интервалах!)
•В зонах, насыщенных УВ: Sw = Rw/Rwa
|
|
|
|

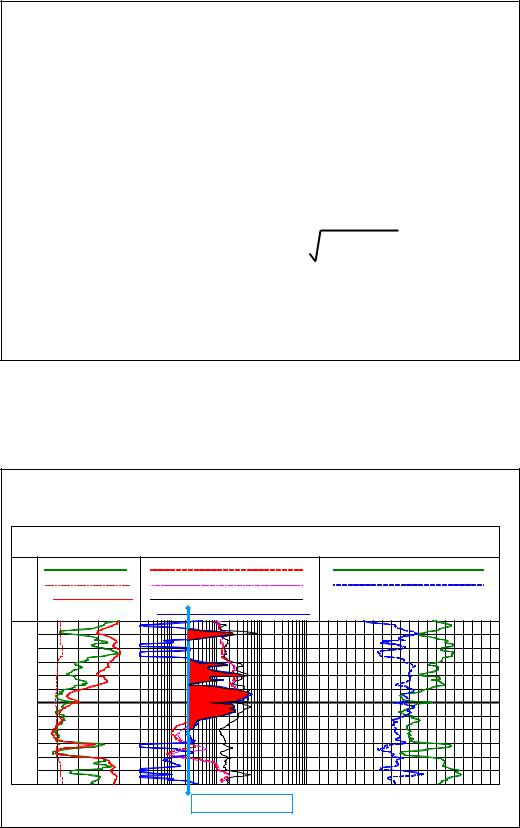

Вычисление Rwa |
|
|
с использованием индукционного (ИК) и плотностного (ГГК-П) методов |
|
|
|
|
Basal Quartz No.1 |
|
|
|
|
|
|
06/26/2002 5:09:08 PM |
|
|
DEPTH |
|
GR (GAPI) |
|
ILD (OHMM) |
|
PHID (V/V) |
FT |
0. |
150. |
0.2 |
ILM (OHMM) |
2000. 0.45 |
-0.15 |
|
6. |
CALI (IN) |
0.2 |
2000. 0.45 |
PHINSS (V/V) |
|
16. |
|
-0.15 |
|
-200. |
SP (MV) |
0.2 |
SFL (OHMM) |
2000. |
|
|
0. |
Rwa (ohmm) |
|
1:500 |
|
|
0.002 |
20. |
|
|
|
|
|
5400 |
|
|
|
|
|
|
|
|
|
|
Rwa = .025 ohmm |
Заметьте, что где данные плотностного |
|
|
|
|
метода стремятся к 0, Rwa становится |
|
|
|
|
|
меньше Rw. |
|
vk.com/club152685050 | vk.com/id446425943

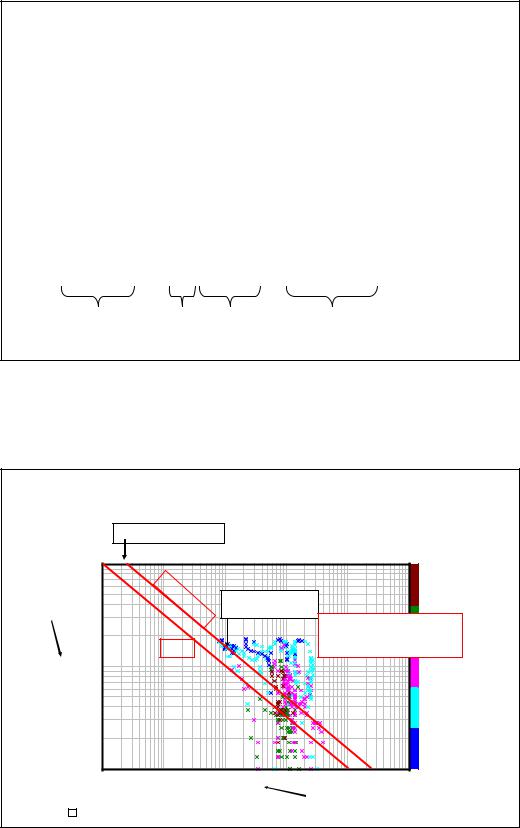

Использование Пикетт-плота
log(R t )= − m log (φ)+ log (a R w )− n log (Sw )
Для водонасыщенных песчаников:
log (R t )= − m log (φ)+ log (aR w )
y Наклон x Пересечение
Диаграмма Пикетта - Pickett Plot
сопротивление – пористость
Basal Quartz No.1
Rw = 0.025 ohmm ILD / PHID
|
|
|
Interval : 5340. : 5608. |
|
GR |
|
1. |
|
|
|
|
|
|
|
|
|
|
150. |
|
0.9 |
|
|
|
|
|
|
|
0.8 |
S |
|
|
|
|
|
|
0.7 |
|
|
|
|
|
Пористость по |
0.6 |
w |
|
|
|
|
|
0.5 |
= |
|
Водонасыщенные |
|
|
|
плотностному |
1 |
|
|
|
|
0.4 |
0 |
|
|
|
|
120. |
методу |
0 |
|
зоны |
|
|
0.3 |
% |
|
Нефтенасыщенные |
|
|
|
|
|
|
|
|
|
|
|
|
|
0.2 |
|
|
|
зоны расположены выше |
PHID |
|
M=2 |
|
|
линии Sw=100%. |
90. |
0.1 |
|
|
|
|
|
|
0.09 |
|
|
|
|
|
|
|
0.08 |
|
|
|
|
|
|
|
0.07 |
|
|
|
|
|
60. |
|
0.06 |
|
|
|
|
|
|
0.05 |
|
|
|
|
|
|
|
0.04 |
|
|
|
|
|
|
|
0.03 |
|
|
|
|
|
30. |
|
0.02 |
|
|
|
|
|
|
|
|
|
|
|
|
|
0.01 |
0.1 |
1. |
10. |
100. |
1000. |
0. |
|
0.01 |
|
|
|
|
|
ILD |
|
|
|
446 points plotted out of 537 |
|
|
|
|
Well |
Depths |
Сопротивление по индукционному методу |
|
|
Basal Quartz No.1 |
5340.F - 5608.F |
|
vk.com/club152685050 | vk.com/id446425943
Количественная оценка водонасыщенности чистых коллекторов
Уравнение Арчи
|
Sw |
|
a Rw |
|
= n φm Rt |
a = 1 |
Sw |
= |
Rw |
|
n = m = 2 |
Rwa |
|
|
|
Оценка пластовых свойств и оперативный анализ каротажных диаграмм
Экспресс-анализ пористости песчаноглинистых пород с помощью нейтронно – плотностного кросс-плота.
vk.com/club152685050 | vk.com/id446425943
Песчано-глинистые породы – сложная литология
¾Изменчивая минералогия пород со сложными законами смешения
¾Глинистые минералы увеличивают проводимость, особенно при низкой водонасыщенности
¾Морфология глин изменяется от слоистых до дисперсных
¾Диагенетические изменения являются комплексными и варьируют в зависимости от окружающей обстановки
¾В формулах для расчета водонасыщенности используется пористость, полученная различными способами, на которые глины влияют по-разному.

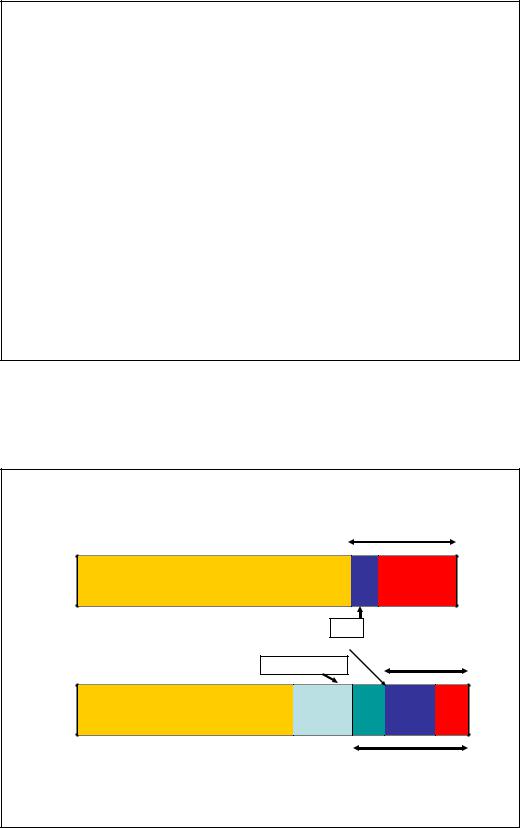

Простая песчано-глинистая модель |
|
|
|
Φобщ = Φ эффективная |
Чистый песчаник (кварц) |
|
|
УВ |
В чистом песчанике объем остаточной воды – функция |
вода |
площади поверхности зерен песчаника и, следовательно |
размера зерен |
|
|
|
Связанная вода |
Φэффективная |
|
Чистый песчаник (кварц) |
Глина + |
|
алеврит |
|
|
|
В глинистом песчанике так же присутствуют алеврит и |
|
|
глина, которые уменьшают эффективную пористость при |
|
Φобщ |
плохой сортировке, и увеличивают объем связанной воды |
|
Φe = Φобщ(1−Vсв) |
пропорционально глинистости. Вода увеличивает |
|
|
проводимость. |
|
|
|
|
|
