Физика ПС
•Esh – адсорбционный потенциал
•Ed – диффузионный потенциал
•Emc и Esb – фильтрационные потенциалы
Потенциал поля ПС
• Общий потенциал ПС:
E = Esh + Ed |
= −k lg( |
ρmf |
) |
|
k = f (T ) |
|
ρw |
|
|
k = −(0.65 + 0.24T ) 0C
vk.com/club152685050 | vk.com/id446425943

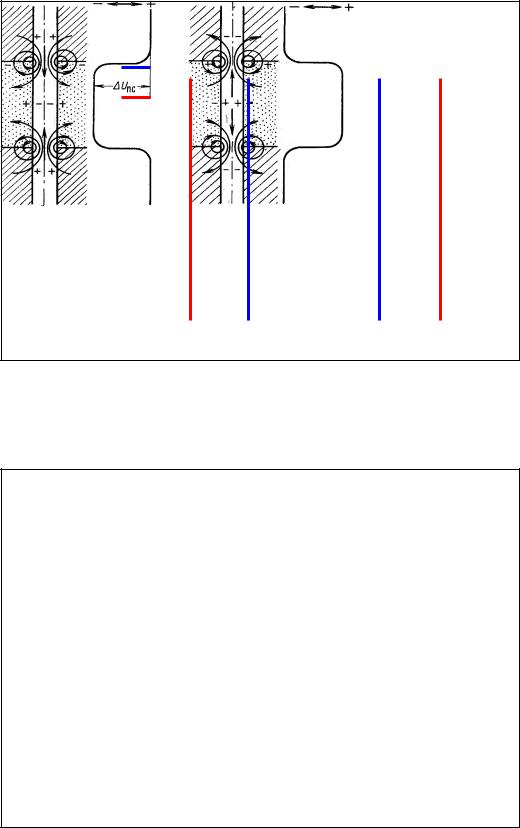

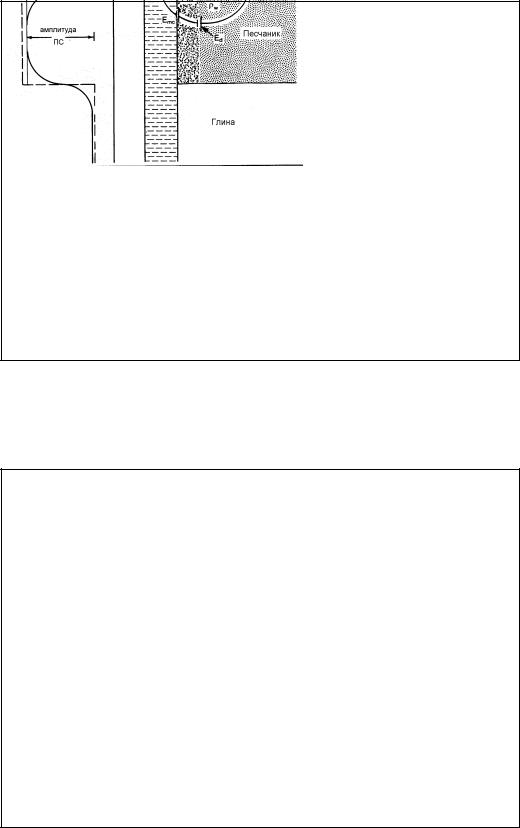

Поле токов ПС и кривая потенциала
Линия глин
Линия песков
Минерализация пластовой воды > |
Минерализация пластовой воды < |
минерализации промывочной жидкости |
минерализации промывочной жидкости |
Метод ПС - применение
•Диаграмма ПС позволяет:
–Выделять интервалы коллекторов
–Оценивать глинистость
–Определять сопротивление пластовой воды
vk.com/club152685050 | vk.com/id446425943
Метод ПС - применение

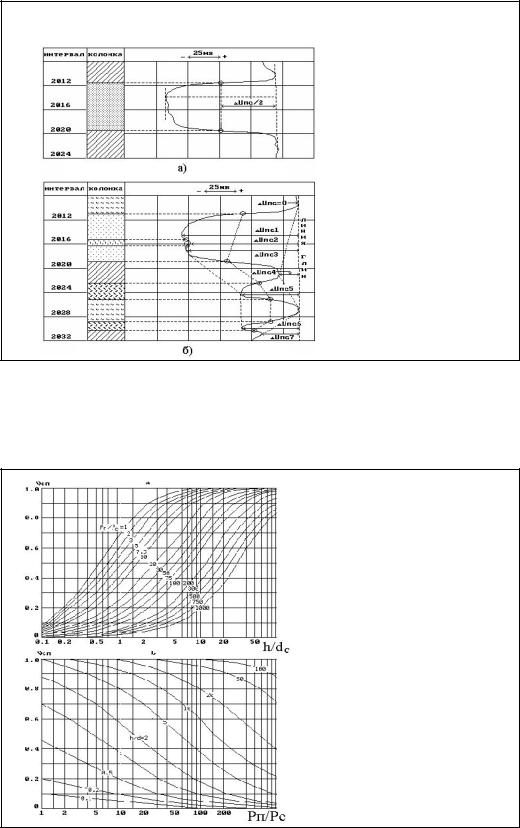

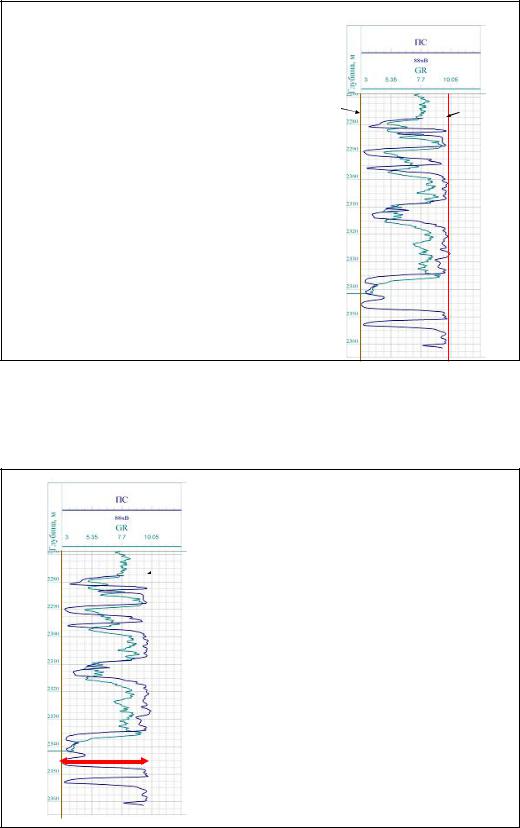

Определение границ пласта по аномалии Uпс (а), расчленение разреза и определение относительных амплитуд
Uпс (б)
Основные факторы, влияющие на форму и отклонение кривой ПС
1. Влияние мощности пласта и диаметра скважины.
2. Влияние удельного сопротивления пласта, вмещающих пород и бурового раствора.
vk.com/club152685050 | vk.com/id446425943
Определение Vsh по диаграмме ПС
Vsh = |
U sp −U sp min |
|
|
U sp max −U sp min |
Линия |
Линия глин |
|
песков |
|
|
|
•Usp - показания ПС
•Uspmin – показания в чистых песчаниках
•Uspmax – показания в глинах
Линия песков
|
|

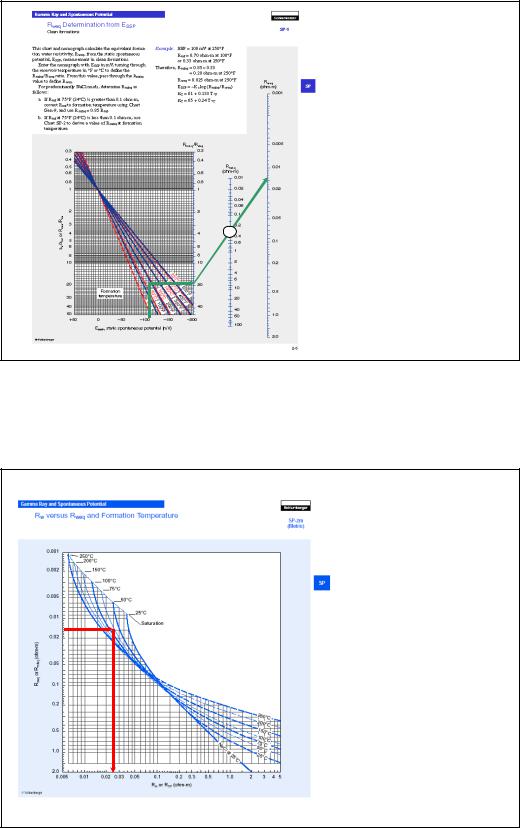

Определение сопротивления |
|
|
пластовой воды Rw по ПС |
|
|
Rmf = 1.0 Омм при T=20 C |
|
Линия глин |
Пластовая температура – 80 С |
|
|
Шаги: |
|
|
|
1. |
Вычислите Usp из каротажа ПС как максимум |
|
|
отклонения (в чистой, мощной водонасыщенной |
|
|
зоне). Usp = -100 мВ |
|
2. |
Вычислите Rmf (сопротивление фильтрата |
|
|
бурового раствора) на пластовой температуре. |
|
3. |
Преобразуйте Rmf в Rmfe (эквивалентное) при |
|
|
температуре пласта |
100 мВ |
4. Вычислите Rwe (эквивалентное сопротивление |
|
|
пластовой воды) |
|
5. |
Преобразуйте Rwe to Rw при температуре пласта |
|
|
|
vk.com/club152685050 | vk.com/id446425943
Шаг 2: Вычислите Rmf
(сопротивление фильтрата бурового раствора) на
пластовой температуре.
Rmf=1.0 Омм
Rmf=0.36 Омм Rmf=1.0 Омм при Т=20 С
Rmf=0.36 Омм при Т=80 С
Шаг 3:
Преобразуйте Rmf в Rmfe (эквивалентное) при температуре пласта
Rmf = 0.36 Омм
Rmfeq = 0.25 Омм
Rmfeq = 0.25 Омм
Rmf = 0.36 Омм
vk.com/club152685050 | vk.com/id446425943
Шаг 4:
Вычислите Rwe (эквивалентное сопротивление пластовой воды)
Rweq = 0.014 Омм
Rmfeq = 0.25 Омм
Rmfeq = 0.25 Омм
Rweq = 0.014 Омм

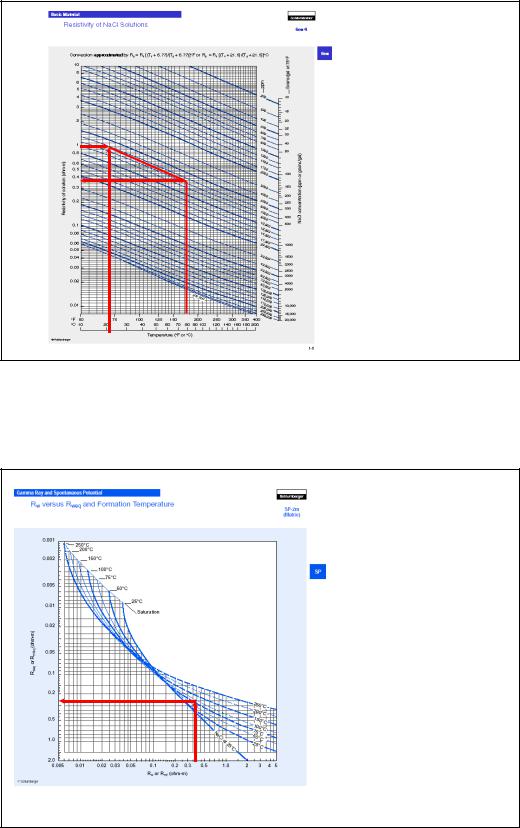

Шаг 5:
Преобразуйте Rweq в Rw при температуре пласта
Rweq = 0.014 Омм
Rweq = 0.014 Омм
Rw = 0.025 Омм
Rw = 0.025 Омм
vk.com/club152685050 | vk.com/id446425943
Резюме: ПС
Регистрирует изменение потенциалов, вызванное электрохимической и электрокинетической активностью
Разделяет непроницаемые глины от проницаемых песчаников и карбонатов
Разрешение хорошее в высокопористых пластах и низкое - в низкопористых.
Величина амплитуды зависит от соотношения между сопротивлениями пластовой воды и бурового раствора.
По диаграмме ПС можно определить содержание глин
По диаграмме ПС можно вычислить сопротивление пластовой воды
Методы ГК и СГК
Естественная гамма-активность пород обусловлена содержанием в них изотопов радиоактивных элементов
Полевой шпат Слюда Иллит
Фосфаты
vk.com/club152685050 | vk.com/id446425943
Естественное гамма излучение

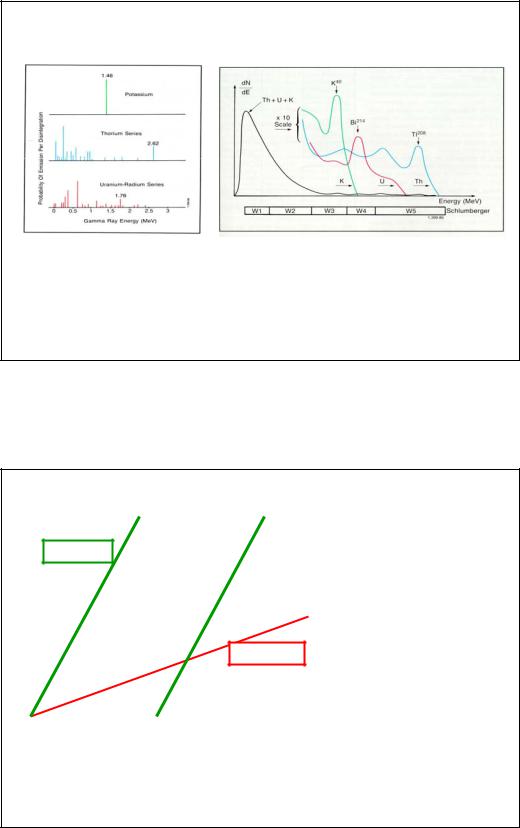

Энергетические спектры радиоактивных элементов
Калий, кроме естественных причин, может быть привнесен буровыми растворами с KCl. Коррекция существенна при 10% KCl и более.
Th и U ряды образуются при распаде элементов. Для U особенно важно, что некоторые продукты раннего распада чрезвычайно хорошо растворимы и подвижны в системах горных пород.

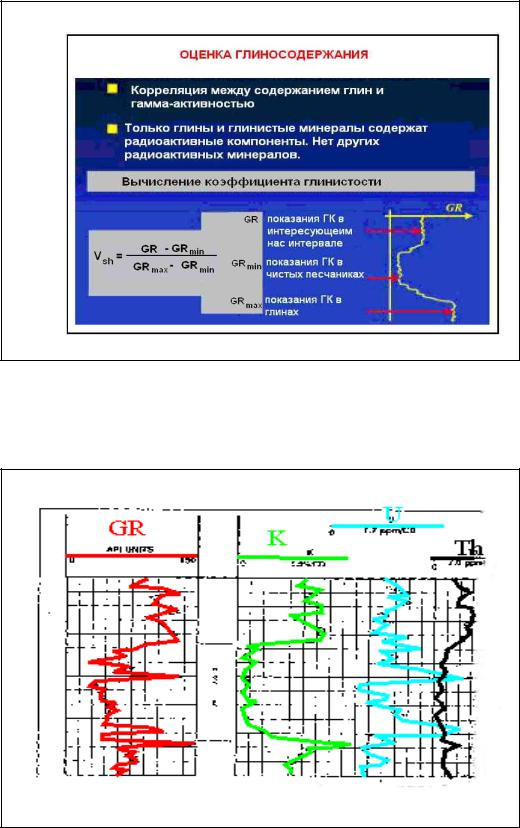

Гамма каротаж и глинистость
ГК Æ Vcl
ГК Æ Vsilt
15 |
Пример отклонения ГК |
115 |
Заметьте, что зависимость ГК является линейной для рыхлых глин (Vclay) и линейной с добавлением любых радиоактивных алевритистых минералов. Кривые линии являются эмпирическими аппроксимациями выборок данных по глинам и отражают переменные объемыалевритов и глин в различных обстановках осадконакопления. Первоначально, увеличение ГК с глинистостью “Vshale” осуществляется благодаря добавлению радиоактивных минералов (плевой шпат, слюда, обломки горных пород) в песчаной последовательности. С увеличением объемов глин в этой последовательности (низкоэнергетичная обстановка осадконакопления) мы видим больше глин, уменьшающих объем радиоактивных частиц.
vk.com/club152685050 | vk.com/id446425943
Пример информативности гамма-спектрометрии
Один проницаемый пласт - по GR можно ошибочно выделить три.
vk.com/club152685050 | vk.com/id446425943

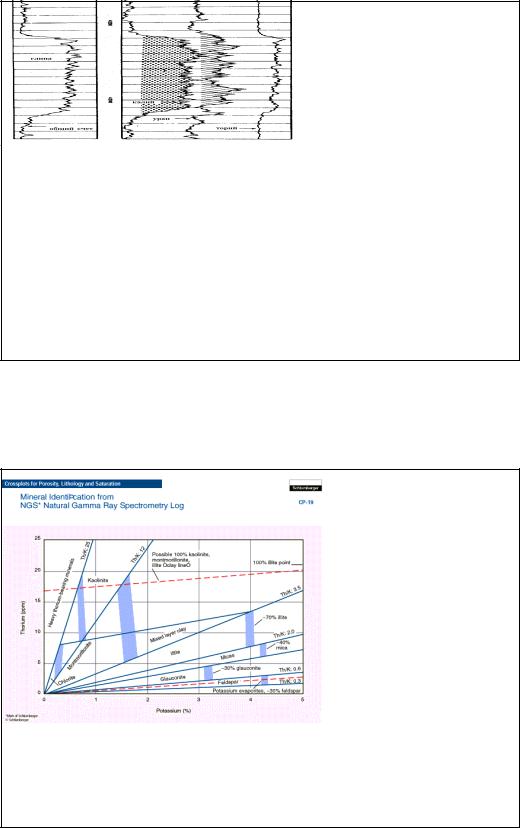

Возможно определение типов глин по гаммаспектрометрическим показаниям
Применение СГК для определения типов глин
Эта номограмма используется больше для установления природы глинистых минералов, чем для оценки типа глин. Если присутствует более, чем один радиоактивный минерал, типы глин должны быть известны из другой информации, чтобы определить
индивидуальные объемы глин.
Th/K отношение, вероятно, наилучший индикатор изменений глин в последовательности. В связи с изменениями сопротивления связанной воды глин это полезный инструмент, чтобыопределить изменения от континентальных условий осадконакопления к морским. Этот переход должен отмечаться изменением от каолинита к смектит-иллиту с соответствующим падением сопротивления связанной воды Rwb от 0.6 ohmm до менее, чем 0.2ohmm.
