Учебное издание

Косков Владимир Николаевич, Косков Борис Владимирович

ГЕОФИЗИЧЕСКИЕ ИССЛЕДОВАНИЯ СКВАЖИН

ИИНТЕРПРЕТАЦИЯ ДАННЫХ ГИС

Учебное пособие

Редактор и корректор Н.А. Московкина

Подписано в печать 23.11.2007. Формат 60×90/16.

Усл. печ. л. 19,75. Тираж 100 экз. Заказ № 237/2007.

Издательство Пермского государственного технического университета.

Адрес: 614990, г. Пермь, Комсомольский проспект, 29, к. 113.

Тел. (342) 219-80-33.

vk.com/club152685050 | vk.com/id446425943

2.2.Радиоактивные методы каротажа .…………….………. 41

2.3.Акустические и другие неэлектрические методы ис-

следования скважин …………………………………………....… 49

2.4.Промыслово-геофизическое оборудование ……..……. 55

3.Геологическое истолкование результатов и комплексная ин-

4.1.Геофизические методы контроля разработки нефтегазовых месторождений и исследования действующих скважин ... 95

4.2.Изучение технического состояния скважин с помощью инклинометрии, наклонометрии и кавернометрии ………….….. 104

4.3.Контроль качества цементирования скважин ……….... 106

4.4.Прострелочно-взрывные работы и опробование скважин ………………….…………………………………………. 112

Библиографический список ……………………………………. 113

3

vk.com/club152685050 | vk.com/id446425943

ВВЕДЕНИЕ

В нефтяной и газовой промышленности бурение скважин производят не только для поиска и разведки месторождений углеводородного сырья, но и для их разработки. В целях изучения геологического разреза скважин, их технического состояния и контроля за режимом разработки месторождений проводятся геофизические исследования скважин (ГИС), называемые также промысловой геофизикой.

Задачами геофизических исследований скважин являются определение их роли в комплексе геолого-геофизических работ, ознакомление с основными физическими свойствами горных пород и с физическими основами методов скважинных наблюдений, алгоритмами геологической обработки и интерпретации данных ГИС и основными элементами аппаратуры и оборудования для геологического изучения разрезов скважин в процессе разработки нефтяных и газовых месторождений.

Изучение геологического разреза скважины заключается в определении последовательности и глубины залегания пластов горных пород, их литолого-петрографических свойств, наличия и количественного содержания в недрах полезных ископаемых. Изучение разреза возможно путем отбора и анализа керна. Однако керн не всегда удается извлечь из нужного интервала разреза скважины (неполный вынос керна), а при его отборе и выносе на поверхность свойства породы и насыщающей ее жидкости заметно изменяются, поэтому результаты анализа керна и шлама не дают полного представления о геологическом разрезе. Вместе с тем некоторые физико-химические свойства пород (электропроводность, электрохимическая активность, радиоактивность, температуропроводность, упругость и др.) поддаются изучению непосредственно в скважине в условиях их естественного залегания путем проведения в ней соответствующих геофизических исследований. Такие исследования, заменяющие частично или полностью отбор керна, названы каротаж. Их результаты изображаются в виде диаграммы изменения физических свойств пород вдоль скважин – каротажных диаграмм. В зависимости от изучаемых свойств горных пород известны следующие виды каротажа: электрический, радиоактивный, термический, акустический и др.

Результаты каротажа позволяют дать геологическое описание разреза скважины. Данные ГИС являются исходными для изучения геологического строения всего месторождения и региона в целом, а также для подсчета запасов и проектирования рациональной системы разработки нефтегазовой залежи. Геофизические данные являются в настоящее время основными и служат для оценки коллекторских свойств пород и степени их насыщения нефтью, газом или водой. Отбор керна в таких скважинах доводится до оптимального минимума, а в тех случаях, когда разрез месторождения хоро-

4

vk.com/club152685050 | vk.com/id446425943

шо изучен, бурение ведется без отбора керна. Однако полностью отказаться от него, особенно в разведочных скважинах, нерационально, так как данные о пористости, проницаемости, глинистости, нефтегазонасыщенности и других свойствах, полученных при анализе керна, зачастую являются исходными для построения петрофизических зависимостей и корректировки результатов обработки материалов ГИС.

Контроль за разработкой нефтяных и газовых месторождений включает в себя комплекс геофизических исследований в действующих скважинах, размещенных в пределах эксплуатируемой залежи для изучения процесса вытеснения нефти в пласте и закономерностей перемещения водонефтяного, газонефтяного и газоводяного контактов.

Изучение технического состояния скважин производится в процессе их бурения, перед вводом в эксплуатацию, в период эксплуатации. Во время бурения инклинометром определяют искривление ствола скважины, каверномером – ее диаметр, резистивиметром и электрическим термометром – места поступления жидкости из пласта в скважину и поглощения промывочной жидкости. Перед вводом скважины в эксплуатацию изучаются техническое состояние колонны на герметичность и качество цементирования. В эксплуатационных скважинах контроль их технического состояния предусматривает выявление мест нарушения герметичности цементного кольца, нарушений сцепления цемента с колонной и породой, вызывающих возникновение затрубной циркуляции жидкости.

К ГИС также принято относить прострелочно-взрывные работы, опробование пластов приборами на кабеле, отбор керна боковыми грунтоносами, перфорацию колонн при вскрытии пластов, обсаженных трубами, торпедирование. Связь этих работ с геофизическими исследованиями объясняется тем, что для их выполнения применяется то же оборудование, что и при ГИС. В эксплуатационных и нагнетательных скважинах с открытым забоем с помощью пороховых генераторов давления и торпедирования производят разрыв пласта, повышая тем самым его отдачу или приемистость. Поэтому ГИС в настоящее время являются неотъемлемой частью геологических, буровых и эксплуатационных работ, проводимых при разведке и разработке нефтегазовых месторождений.

1. ОСНОВЫ ПЕТРОФИЗИКИ ГОРНЫХ ПОРОД

Горные породы в зависимости от условий их образования и распространения обладают присущими им структурными и текстурными признаками. Они характеризуются определенным комплексом физических свойств: пористостью, проницаемостью, плотностью, упругостью, удельным электрическим сопротивлением, радиоактивностью и др. Наука, занимающаяся изучением физических свойств горных пород и установлением

5

vk.com/club152685050 | vk.com/id446425943

численной взаимосвязи различных параметров, называется петрофизикой. Для того чтобы в дальнейшем уяснить физическую сущность методов ГИС, в настоящем курсе даются некоторые представления об основах петрофизики горных пород, позволяющие освежить в памяти сведения, полученные при слушании курса «Петрофизика горных пород» [14, 23].

1.1. Коллекторские свойства горных пород

Пористость. Под пористостью горной породы понимается совокупность пустот (пор) между частицами ее твердой фазы в абсолютно сухом состоянии. Пористость в основном определяет содержание в породах жидкостей и газов и является одним из основных параметров, характеризующих их коллекторские свойства. Поры горных пород могут быть различны по происхождению, форме, размерам и внутренней взаимосвязи [12, 23].

Формы и размеры отдельных пор, характер их распределения в породах и соотношение объема пор различных размеров, их взаимосвязь, извилистость и удельная внутренняя поверхность поровых каналов определяют структуру порового пространства породы.

По своей форме поры пород крайне разнообразны и могут быть близкими к ромбоидальным и тетраэдрическим, щелевидным, каверновидным, трещиновидным, каналовидным, ячеистым, пузырчатым и др. (рис.1).

1 2

3 4

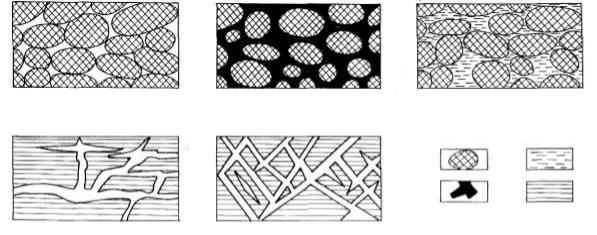

Рис. 1. Типы пористости пород: межзерновая пористость: а – с хорошо отсортированными зернами; б – с хорошо отсортированными зернами и цементирующим ве-

ществом в промежутках между ними; в – глинистый песчаник с рассеянным глинистым материалом. Пористость: г – трещинно-каверновая; д – трещинная. 1 – зерна; 2 – гли-

нистые частицы; 3 – цементирующий материал; 4 – блоковая часть породы

По размерам поры условно подразделяются на сверхкапиллярные, капиллярные и субкапиллярные. К сверхкапиллярным относятся поры радиусом 0,1 мм и выше. Движение жидкостей и газов в них происходит под

6

vk.com/club152685050 | vk.com/id446425943

действием силы тяжести или напора по обычным для трубчатого канала законам гидродинамики. Капиллярные поры имеют просвет от 0,0002 до 0,1 мм. Движение жидкостей и газов в них осуществляется при участии капиллярных сил и возможно лишь тогда, когда силы тяжести и напора значительно превосходят силы молекулярного взаимодействия между фильтрующимся флюидом и поверхностью канала фильтрации. Размер субкапиллярных пор составляет меньше 0,0002 мм. Вследствие малого расстояния между стенками субкапиллярных каналов жидкость в них находится в сфере действия молекулярных сил и при градиентах давлений, наблюдаемых в природе, перемещаться не может. Породы, имеющие в основном субкапиллярные поровые каналы, не являются коллекторами (глины, глинистые сланцы, сильноглинистые разности терригенных пород и др.).

Трещинная пористость классифицируется по раскрытости трещин аналогично рассмотренной выше схеме. Трещины сверхкапиллярны, если ширина их раскрытости больше 0,25 мм, капиллярны при ширине от 0,0001 до 0,25 мм, субкапиллярны при ширине менее 0,0001 мм. Иногда выделяются макротрещины и микротрещины. Первые имеют раскрытость больше 0,1 мм, вторые – от 0,01 до 0,1 мм.

Одна и та же порода может содержать поры различных размеров. Их соотношение и распределение по объему в кластических породах зависит от отсортированности, плотности укладки и формы породообразующих частиц. По своей морфологии (форме и происхождению) поры горных пород принято делить на межзерновые (гранулярные), трещинные и каверновые.

Коэффициент пористости горных пород и влияние на него раз-

личных факторов. Поры горных пород могут быть взаимосвязанными и изолированными. Первые соответствуют открытой, а вторые – закрытой части порового пространства породы. Общая (абсолютная) пористость породы равна суммарному объему открытых и закрытых пор. Количественно пористость оценивается коэффициентом, численно равным отношению объема пор Vпор к объему образца породы Vобр, и выражается в долях единицы или процентах. Для оценки внутренней взаимосвязи пор используют:

коэффициент общей пористости

Kп = Vпор.общ / Vобр,

где Vпор.общ – общий объем пор в образце породы; коэффициент открытой пористости

Kп.о = Vпор.о / Vобр,

где Vпор.о – объем открытых пор в образце породы;

коэффициент закрытой пористости

7

vk.com/club152685050 | vk.com/id446425943

Водонасыщенность и нефтегазонасыщенность. Содержание воды в горных породах характеризует их влажность, а способность пород удерживать в себе то или иное количество воды в определенных условиях – влагоемкость. В естественных условиях поровое пространство породколлекторов может быть заполнено водой полностью или частично. В последнем случае оставшаяся его часть может быть заполнена нефтью или газом. Количественное содержание воды (нефти, газа) и ее состояние в породах существенно влияет на формирование их физических свойств и как следствие – из показания электрических, нейтронных и других методов ГИС.

Вода, содержащаяся в породах, в зависимости от характера ее взаимодействия с твердыми частицами имеет различное состояние и подразделяется на связанную и свободную. Содержание связанной воды в породах обусловлено химическими и физико-химическими (адсорбционными) процессами. В связи с этим различают химически связанную и адсорбционно связанную воду.

Содержание связанной воды определяется минеральным составом и степенью дисперсности (удельной поверхностью) ее твердой фазы. Величина последней в значительной мере зависит от глинистости. В связи с этим более глинистые породы характеризуются и большим содержание связанной воды. К свободной (подвижной или извлекаемой) воде относят воду, которая не подвержена действию адсорбционных сил и способна сравнительно легко передвигаться в порах и пустотах пород под действием гравитационных сил или напора. Содержание связанной воды в поровом пространстве пород оценивается коэффициентом связанной водонасыщенности

Kв.св = Vв.св / Vпор,

где Vв.св – объем связанной воды, соответствующий доле объема пор, занятого связанной водой; Vпор – общий объем пор породы.

Связанная и условно подвижная вода обусловливает остаточную водонасыщенность, характеризуемую коэффициентом остаточного водона-

сыщения Kв.ост.

Количество подвижной (извлекаемой) воды оценивается коэффициентом подвижной водонасыщенности

Kв.подв = Vв.подв / Vпор = 1 – Kв.ост,

а общее содержание воды в поровом пространстве – коэффициентом Kв водонасыщенности

Kв = Vв / Vпор = Kв.подв + Kв.ост = Kв.подв + Kв.усл.подв + Kв.св.

9
