Тонкослоистые пласты

vk.com/club152685050 | vk.com/id446425943

Для каждого слоя указываются глубины залегания его кровли и подошвы, наименования развитых в нем пород, при необходимости – с определением характера насыщения, название стратиграфического подразделения, к которому слой отнесен. Глубины рассчитываются с учетом заданных в качестве входной информации сведений о шаге дискретизации диаграмм ГИС, о глубине, к которой относятся начальные точки диаграмм. Тексты, отражающие состав и характер насыщения пород, их стратиграфическую принадлежность, берутся из упоминавшихся выше словарей.

Очевидным преимуществом единой литолого-стратиграфи- ческой интерпретации данных ГИС перед выполнением раздельно литологического расчленения разреза скважины и стратиграфической индексацией пластов горных пород (корреляции разрезов скважин) является возможность взаимного контроля заключений о литологическом составе и стратиграфическом положении слоев, что положительным образом отражается на качестве автоматизированной интерпретации [52, 53, 54].

10.4. Сервисные программы для построения геологических моделей

Создание современных информационно-вычислительных и автоматизированных систем предполагает наличие достаточного количества технических средств, математического и программного обеспечения процессов сбора, хранения, передачи и обработки геолого-геофизической и промысловой информации. В настоящее время большое внимание уделяется решению отдельных геологических задач, связанных с построением и графическим оформлением планшетов ГИС, корреляционных схем и геологических профилей. Наиболее известными и используемыми сервисными разработками являются программные комплексы ИНГИС, BASEGIS, LEXX и Solver.

245

vk.com/club152685050 | vk.com/id446425943

Программный комплекс ИНГИС

Интерактивная система обработки материалов геофизических исследований скважин – ИНГИС – разработана в ЦГЭ МНГП и предназначена в основном для проведения обработки данных ГИС совместно с геолого-промысловыми данными как по одной скважине, так и по группе скважин. Определяющей частью программного комплекса ИНГИС является обработка данных по отдельной скважине и получение окончательного заключения.

Система ИНГИС содержит базу данных, состоящую из файлов собственно данных (кривые ГИС, оцифрованные с постоянным шагом квантования; информация о приборах, которыми производились исследования в скважине; палетки универсальные)

ифайлов с описаниями макетов экранов для графических изображений и графов обработки данных. Обработка производится в интерактивном режиме. Диалог (текстовый или графический) осуществляется в ходе работы программы, во время которого формируется файл протокола обработки различной степени детальности.

Кривые ГИС представляют собой числовые массивы результатов геофизических измерений в скважине и результатов обработки в системе ИНГИС. В таблицах задается информация, описывающая условия измерения, типы приборов и их аппаратурные коэффициенты.

Вобщем случае поисковыми признаками данных являются код или название месторождения, номер скважины, название метода ГИС и границы интервала обработки.

Пакет прикладных программ системы ИНГИС обеспечивает обработку геолого-геофизической информации. В пакет входят программы по определению параметров коллекторских свойств

ивероятной продуктивности коллектора. Это коэффициент глинистости (KGL) и коэффициенты нейтронной и открытой пористости (KPN и KPO), определенные по радиоактивному каротажу; коэффициент пористости (KPAK), определенный по акустическому каротажу; сопротивление пласта (RP) по электрическим методам, коэффициенты водо- и нефтенасыщенности (KB и KN). Также

246

vk.com/club152685050 | vk.com/id446425943

рассчитываются абсолютные отметки глубин залегания выделенных пластов.

Основной целью обработки кривых ГИС в системе ИНГИС является получение окончательного заключения по отдельной скважине в виде таблицы, которое указывает выделенные пластыколлекторы и содержит рассчитанные для них параметры.

Основой для определения подсчетных параметров служат петрофизические зависимости. Этот этап обработки включает вычисление массивов двойных разностных параметров, расчет коэффициента глинистости по методу ГК, расчет коэффициентов нейтронной и открытой пористости по кривой НГК (для приборов ДРСТ-1, ДРСТ-3), расчет коэффициентов пористости для приборов типа РКС-3, МАРК-1. Также применяется методика подсчета количественных параметров по петрофизическим зависимостям, рассчитанным для конкретных месторождений.

Система обработки каротажной информации по системе ИНГИС ориентирована на попластовую обработку каротажных данных. Переход от поточечных данных к попластовому варианту осуществляется в два этапа. Итогом этого этапа цифрового преобразования является создание двух массивов данных для каждого метода, содержащих значения отсчетов и глубин залегания подошв выделенных пластов. Полученные массивы сопоставляются, и производится взаимная увязка диаграмм ГИС. На выходе получают цифровой массив значений отметок подошв пластов, общих для всех методов по объекту, и массив значений параметров, вычисленных по разным видам каротажа. Полученные массивы являются информационной основой для выделения пластов коллекторов на основании предельных значений коэффициентов глинистости и пористости, вычисленных раздельно для терригенной и карбонатной части разреза и, в конечном итоге, для определения подсчетных параметров.

Определение индекса литологии и характера насыщения коллекторов. Одной из наиболее характерных особенностей

247

vk.com/club152685050 | vk.com/id446425943

разреза для нефтеперспективных территорий Пермского края является резкая дифференциация отложений, формирующих продуктивные горизонты. Для учета влияния, которое оказывает переслаивание терригенных и карбонатных отложений, с помощью графа обработки на кривых коэффициента открытой пористости

икоэффициента глинистости выделяются участки, соответствующие терригенной и карбонатной частям разреза. Далее с учетом значений кривых индекса литологии осуществляется объединение выделенных участков кривых KPO и KGL в единую кривую по всему интервалу обработки.

На последнем этапе выделенные по всему интервалу обработки коллекторы с учетом полученных оценок характера насыщения укрупняются и по заданным граничным параметрам объединяются в пласты, если различие между ними несущественно. Полученные таким образом пласты служат основой для выдачи табличного заключения.

Вкачестве примера на рис. 75 представлены результаты обработки по скважине № 91 Енапаевского месторождения в графическом виде. Предусмотрена возможность корректировки результатов интерпретации в интерактивном режиме.

Система ИНГИС позволяет адаптировать программы обработки к разным особенностям геологического строения месторождений (конкретные литологические и петрофизические характеристики продуктивных интервалов). При этом литолого-стратигра- фическая интерпретация (в данном случае «ручная») предшествует количественной интерпретации и служит основой для выбора петрофизических зависимостей, на базе которых решаются все задачи оценки емкостных и фильтрационных свойств и характера насыщения коллекторов. Преимуществом системы ИНГИС перед «ручной» интерпретацией является автоматизированное вычисление

иввод поправок (особенно в поточечной обработке) в показания методов радиоактивного, бокового и индукционного каротажа. Расчет удельного сопротивления пластов по кривым КС осуществляется в системе ИНГИС строго по методике.

248

vk.com/club152685050 | vk.com/id446425943

249

vk.com/club152685050 | vk.com/id446425943

К недостаткам комплекса ИНГИС следует отнести ограничение в размерах интервала обработки (400 м при масштабе 1:200), что вынуждает вести обработку скважины поинтервально и приводит к увеличению количества файлов и дополнительным затратам времени на оформление входных данных.

Программный комплекс BASEGIS

Разработан в ООО «Лукойл-Пермь» и предназначен для построения планшетов ГИС и корреляционных схем. Сведения для этих построений содержатся в локальных базах данных: промысловых скважинных исследований; стратиграфических разбивок по скважинам; результатов интерпретации оцифрованных диаграмм ГИС; данных по исследованию керна и испытанию скважин. Информация по локальным базам хранится на сервере.

Построение планшетов ГИС. Комплекс имеет меню с функ-

циями «Настройка» и «Работа с информацией». Функция «Настройка» позволяет указать местоположение информации на сервере, содержащей сведения о месторождении (название), геофизических разбивках, данных по стратиграфии, керну и результаты испытаний. Функция «Работа с информацией» позволяет получить в общем режиме просмотра список месторождений, площадей, поднятий, скважин, диаграмм ГИС, интервалов оцифровки, а также сведения по инклинометрии, заключений по ГИС, геоло- го-геохимическим и гидродинамическим исследованиям, герметичности цементного камня и т. п.

Справка по месторождению включает в себя количественные характеристики (количество скважин, общее количество кривых ГИС и т. д.), а справка по скважине – значения альтитуды, глубины забоя, диаметра скважины и количество и названия кривых ГИС. Справка по каждой диаграмме ГИС представляет собой сведения о дате и условиях проведения каротажа, характеристиках приборов, коэффициентах перехода и т. д.

250

vk.com/club152685050 | vk.com/id446425943

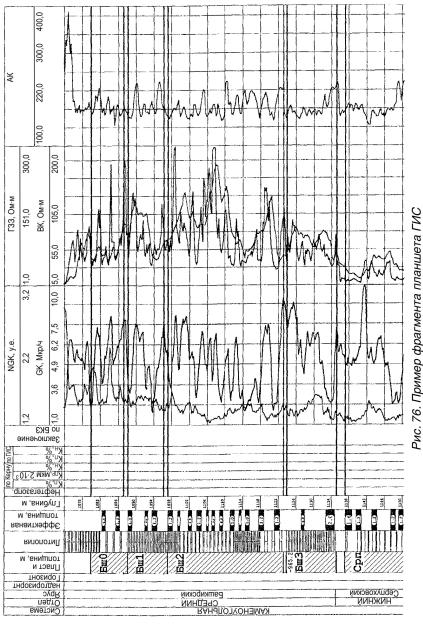

Для выведения планшета кривых ГИС на экран монитора выбирают месторождение, скважину, интервал и кривые ГИС. Планшет ГИС может состоять из 16 постоянных колонок (система, отдел, ярус, надгоризонт, горизонт, продуктивный пласт, литология, эффективная толщина, глубина, нефтегазопроявление, пористость, проницаемость и нефтенасыщенность по керну, пористость и нефтенасыщенность по ГИС, заключение по БКЗ) и произвольного числа переменных колонок с диаграммами ГИС (рис. 76).

Вкаждой переменной колонке (поле) можно разместить от 1 до 3 каротажных кривых. Методы ГИС выбираются из числа тех геофизических методов, по которым хранятся оцифрованные каротажные диаграммы в локальных базах данных.

Вполе с диаграммами РК (кривые ГК и НГК/ННК-Т) помещают данные о типе аппаратуры, постоянной времени интегрирующей ячейки τ, скорости движения прибора V, активности источника изотопов Qн, коэффициентах перехода от мкр/час и у. е. к имп/мин.

Впервом поле (с кривыми РК или ПС, М2, КВ) указывается интервал перфорации (кровля и подошва в абсолютных отметках) и технологические параметры – приток нефти, воды, диаметр штуцера и т. д.

Можно изменять ширину полей ГИС, нижнюю границу планшета по глубине, масштаб записи по вертикали, направление вертикальных надписей и выбрать оформление планшета (цветное или черно-белое). Сформированный планшет ГИС в графическом виде получают в виде твердой копии на принтере или графопостроителе/плоттере.

Построение корреляционных схем. Входной информацией при построении корреляционных схем являются результаты оцифровки данных каротажа, заключения по результатам исследований скважин, сведения по интерпретации данных ГИС, стратиграфические разбивки по скважинам, результаты исследований керна и скважинных испытаний.

251

vk.com/club152685050 | vk.com/id446425943

252

vk.com/club152685050 | vk.com/id446425943

При выборе скважин, участвующих в построении корреляционных схем, получают справку по каждому конкретному геологическому объекту (месторождению, скважине, кривой ГИС). Для схемы корреляции можно выбрать диаграммы ГИС из разных скважин и даже из разных месторождений. Количество скважин для схемы не ограничено.

К основным управляющим действиям относятся сдвиг по глубине; изменение цвета и шкалы кривой ГИС; выбор линии сбивки; изменение масштаба изображения по глубине (позволяет более детально просмотреть некоторые интервалы глубин); работа с данными исследования керна; изменение цвета пласта и между пластами; печать на принтере или плоттере.

Полученные корреляционные схемы дают возможность более точно устанавливать последовательность залегания пород, выделять в разрезах различных скважин одноименные пласты, следить за изменением их мощности, а также литологического состава в различных направлениях. Полученные данные позволяют также составить более детальные геологические профили, структурные карты и подробнее изучить продуктивные горизонты.

Процессор геофизических кривых (LEXX)

Назначение программы. Программа LEXX представляет собой процессор каротажных кривых и предназначена для редактирования и различных функциональных преобразований геофизических кривых, хранящихся в файлах формата LAS. Программа создана для геофизиков-интерпретаторов и позволяет в несколько раз ускорить процесс редактирования и обработки геофизических кривых.

Возможности программы. Программа позволяет загружать, просматривать, редактировать и сохранять кривые ГИС. Формат загружаемых файлов – LAS, максимальное число загружаемых кривых – 100, максимальный загружаемый интервал при шаге

0,20 м – 20 000 м.

253

vk.com/club152685050 | vk.com/id446425943

У диаграмм ГИС можно изменять вертикальный и горизонтальный масштаб и уравнивать их. Предусмотрены следующие операции с кривыми ГИС: изменение шага квантования; выбор цвета кривых; изменение имен кривых; перемещение, группировка и сортировка кривых.

На кривых ГИС можно выделять какие-либо интервалы определенным цветом и устанавливать их границы, а также растягивать кривые и создавать ступенчатые кривые интервальных значений.

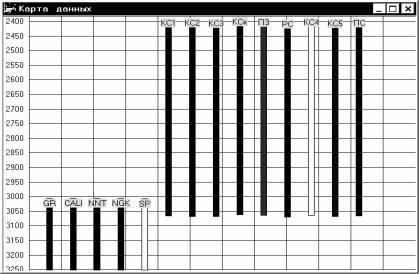

Все имеющиеся кривые ГИС можно просмотреть на карте данных (рис. 77), которая представляет собой «взгляд сверху» на весь загруженный интервал и бывает особенно полезна при загрузке нескольких файлов с кривыми, лежащими в разных интервалах глубин.

Рис. 77. Карта данных диаграмм ГИС

Программа LEXX имеет встроенный визуальный редактор планшетов (рис. 78), предназначенный для быстрого формирования и печати планшетов. Планшеты формируются интерактивно.
