2.2. Пример расчета усилителя радиочастоты сантиметрового диапазона

Исходные данные

Диапазон рабочих частот f=10.7 … 12.75 ГГц.

Транзистор с высокой подвижностью электронов CFH–120, у которого коэффициент шума Ш=0.68 дБ.

Параметры транзистора CFH–120 на частоте f=12ГГц:

Параметр	Амплитуда	Фаза
	0.6858	117.9
	0.0908	-45.9
	2.6307	-15.7
	0.3265	130.6
	0.443	135°

Расчет

1. Вычисляется определитель матрицы рассеяния:

2. Рассчитывается инвариантный коэффициент устойчивости:

Так как k_у<1, то рассчитывается стабилизирующий резистор R_СТ.

3. Задается желаемый коэффициент устойчивости k_уАЭ=1.1 и рассчитывается R_СТ по формуле для параллельного включения (2.4):

4. Определяются S-параметры четырехполюсника, состоящего из транзистора и стабилизирующего резистора по формуле (2.6) для параллельного включения:

где .

5. Рассчитываются S-параметры составного АЭ, состоящего из каскадно включенных транзистора и стабилизирующего резистора:

Рассчитанные параметры сведены в таблицу 2.1.

Таблица 2.1.

	-0.414	0.586	0.586	-0.414
	0.793ej117.1	0.058e-j52.3	1.68e-j22.1	0.493ej168.1

6. Вычисляется коэффициент усиления мощности. Для первого каскада в режиме минимально шума:

Здесь коэффициент отражения от АЭ по выходу:

7. Вычисляется выходное сопротивление согласующей цепи СЦ1, необходимое для режима оптимального рассогласования:

8. Определяется выходное сопротивление АЭ в режиме оптимального рассогласования:

9. Для второго и последующих каскадов многокаскадного усилителя рассчитывается коэффициент усиления мощности в режиме экстремального усиления:

10. Определяются вспомогательные величины:

11. Находятся оптимальные коэффициенты отражения:

12. Вычисляются входные и выходные сопротивления АЭ, необходимые для согласования транзистора с внешними цепями:

3. Краткие сведения о фильтрах на поверхностных акустических волнах

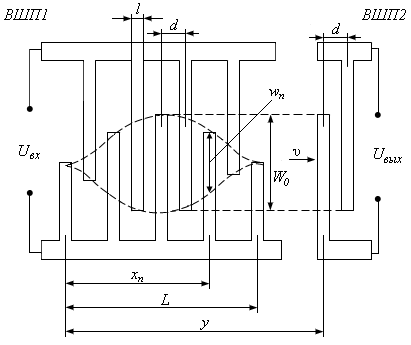

Фильтр на ПАВ конструктивно представляет собой два встречно-штыревых преобразователя (ВШП), размещенных на поверхности пьезоэлектрической подложки (рисунок 3.1).

Рисунок 3.1 – Фильтр на ПАВ

Входной ВШП преобразует вследствие пьезоэлектрического эффекта приложенный электрический сигнал в поверхностные акустические волны, выходной ВШП осуществляет обратное преобразование.

Передающий ВШП состоит из N+1 штырей, расположенных с шагом d=λ/2=υ/2f₀, равным половине длины акустической волны на центральной частоте фильтра f₀ (здесь υ – скорость акустической волны в подложке, смотри таблицу 3.1). Центр n-го штыря расположен в точке x_n=nd (n=0,1…N). Ширина каждого штыря l=d/2. Общая длина передающего ВШП L=Nd.

Степень перекрытия соседних штырей определяется величиной w_n, максимальное перекрытие штырей равно W₀ (смотри рисунок 3.1).

Геометрия ВШП определяет амплитудно-частотную характеристику (АЧХ) фильтра. Если передающий ВШП состоит из равных по длине штырей (w_n=W₀), расположенных на одинаковых расстояниях друг от друга, то амплитудно-частотная характеристика фильтра будет иметь вид sinx/x. Для формирования требуемой АЧХ применяют ВШП с переменной величиной w_n, такие фильтры называют аподизованными. Закон аподизации и АЧХ связаны преобразованием Фурье, также как импульсная характеристика цепи и АЧХ. Например, если перекрытие штырей передающего ВШП выполнить по закону sinx/x, то АЧХ фильтра будет близкой к прямоугольной форме.

Таблица 3.1.

Материал подложки	υ (м/с)		C0 (пФ/м)
Кварц ST	3157	0.0016	0.026
Ниобат лития	3488	0.0460	0.270

Фильтры на ПАВ относятся к классу трансверсальных, неминимально-фазовых, поэтому они могут иметь произвольную АЧХ при достаточно линейной фазочастотной характеристике φ(ω)= –ωτ_з.

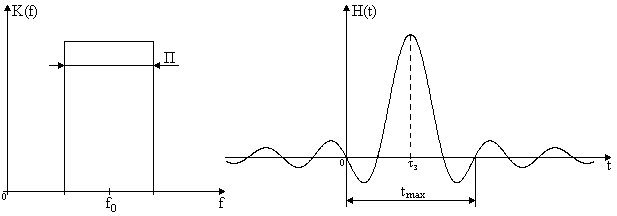

Д ля расчетов в качестве фильтра-прототипа берется идеальный полосовой фильтр с центральной частотой f₀ и заданной полосой пропускания П (рисунок 3.2).

Рисунок 3.2 – АХЧ фильтра-прототипа Рисунок 3.3 – Огибающая импульсной

характеристики фильтра-прототипа

характеристики фильтра-прот

В соответствии с преобразованием Фурье огибающая импульсной характеристики такого фильтра (рисунок 3.3)

(3.1)

бесконечна во времени и требует бесконечного числа электродов N. Для реализации фильтра число штырей N ограничивают, что вызывает нежелательные пульсации АЧХ (явление Гиббса). Сглаживание пульсаций возможно с помощью весовой функции g(x_n) (временное окно). Известно несколько весовых функций: Мааса, Чебышева, Гаусса, Кайзера, Хэмминга. Наиболее часто используют весовую функцию Хэмминга:

(3.2)

где k, m – параметры функции, чаще всего k=0.54; m=1. При этом степень перекрытия штырей определяется соотношением:

(3.3)

где Δt=d/υ=1/2f₀; W₀=max(w_n) – максимальное перекрытие штырей.

Перекрытие n-го штыря полагается пропорциональным значению огибающей H(t_n) в моменты времени t_n=nΔt. Функцию H(t) усекают на интервале [0, t_max], где t_max=2τ_з. Условие t_max=2τ_з обеспечивает симметрию структуры ВШП относительно центрального электрода. Минимальное значение τ_з=2/П, поэтому минимальное значение t_max=4/П. Увеличение t_max сверх значения 4/П приводит к увеличению количества штырей N передающего ВШП, так как N=t_max/Δt. Увеличение количества штырей N улучшает прямоугольность формы АЧХ фильтра. Поэтому N уточняется при расчете АЧХ фильтра для получения требуемой характеристики.

АЧХ фильтра определяется выражением

(3.4)

где

(3.5)

– АЧХ передающего встречно-штыревого преобразователя (с аподизацией);

(3.6)

– АЧХ приемного ВШП (без аподизации); здесь N_Н – число штырей неаподизированного ВШП. Полоса пропускания приемного ВШП обычно в 2…5 раз шире, чем у передающего.

В выражении (3.5)

(3.7)

где t_n=nΔt; Δt=d/υ=1/2f₀; τ_з=0.5t_max;

g(x_n)=0.54+0.46cos[2π(x_n–0.5L)/L] (3.8)

– сглаживающая функция Хэмминга; в этом выражении x_n=nd (n=0,1…N) – центр n-го штыря; d=υΔt; L=Nd.

Для согласования фильтра с внешними цепями необходимо знать входную Y_вх=G_вх+jωC_вх и выходную проводимости Y_вых=G_вых+jωC_вых.

Активная составляющая проводимости ВШП с аподизацией

(3.9)

Здесь и – значения коэффициента электромеханической связи и погонной емкости электродов (приведены в таблице 3.1).

Суммарная емкость электродов ВШП с аподизацией

(3.10)

В (3.9) и (3.10) V_n определяется выражением (3.7) с учетом (3.8). Активная составляющая выходной проводимости и суммарная емкость электродов ВШП без аподизации определяется соотношениями

(3.11)
