Поверхностные диаграммы
Данные, которые расположены в столбцах или строках, можно изобразить в виде поверхностной диаграммы. Поверхностная диаграмма используется, когда требуется найти оптимальные комбинации в двух наборах данных. Как на топографической карте, цвета и штриховки выделяют зоны одинаковых диапазонов значений.
Поверхностные диаграммы можно использовать для иллюстрации категорий и наборов данных, представляющих собой числовые значения.
Поверхностные диаграммы содержат следующие подтипы диаграмм

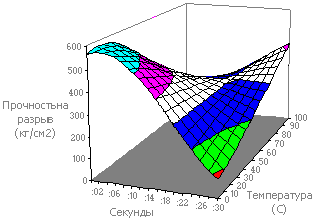

Объемные поверхностные диаграммы. Объемные поверхностные диаграммы иллюстрируют тренды значений в двух измерениях с помощью непрерывных кривых. Цвета на поверхностной диаграмме соответствуют не рядам данных, а различиям между данными.
Проволочная объемная поверхностная диаграмма. Выводимая без использования цветов объемная поверхностная диаграмма называется проволочной объемной поверхностной диаграммой.
Примечание. Без цветовой поддержки восприятие проволочной объемной поверхностной диаграммы затруднено. Вместо нее можно использовать объемную поверхностную диаграмму.
Контурная диаграмма и проволочная контурная диаграмма. Контурные и проволочные контурные диаграммы представляют собой видимые сверху поверхностные диаграммы. На контурных диаграммах разные цвета соответствуют определенным диапазонам значений. Проволочная контурная диаграмма выводится без использования цветов.
Примечание. Восприятие контурных и проволочных контурных диаграмм затруднено. Вместо них можно использовать объемные поверхностные диаграммы.
Кольцевые диаграммы
Данные, которые расположены только в столбцах или строках, можно изобразить в виде кольцевой диаграммы. Как и круговая диаграмма, кольцевая диаграмма отображает отношение частей к целому, но может содержать более одного ряда данных.
Примечание. Восприятие кольцевых диаграмм затруднено. Вместо них можно использовать линейчатые диаграммы с накоплением или гистограммы с накоплением.
Кольцевые диаграммы содержат следующие подтипы диаграмм
Кольцевая диаграмма. В кольцевых диаграммах данные выводятся в виде колец, при этом каждое кольцо соответствует одному ряду данных. Так, в предыдущей диаграмме внутреннее кольцо изображает поступления от налогов на бензин, а внешнее кольцо — поступления от налогов на недвижимость.
Фрагментированная кольцевая диаграмма. Очень похожие на фрагментированные круговые диаграммы, фрагментированные кольцевые диаграммы иллюстрируют вклад каждого значения в общей сумме с выделением отдельных значений, но могут содержать несколько рядов данных.
Пузырьковые диаграммы
В пузырьковой диаграмме могут отображаться данные столбцов электронной таблицы, при этом значения по оси X выбираются из первого столбца, а соответствующие значения по оси Y и значения, определяющие размер пузырьков, выбираются из соседних столбцов.
Так, данные можно организовать в соответствии с приведенным примером.
Пузырьковые диаграммы содержат следующие подтипы диаграмм

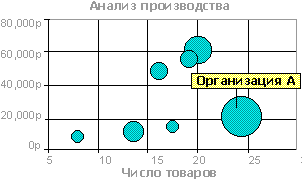

Пузырьковая диаграмма и пузырьковая диаграмма с объемным эффектом. Пузырьковые диаграммы похожи на точечные диаграммы, но они позволяют сравнивать наборы из трех, а не двух значений. Третье значение определяет размер меток-пузырьков. В качестве подтипа можно выбрать пузырьковую диаграмму или пузырьковую диаграмму с объемным эффектом.
Лепестковые диаграммы
Данные, которые расположены в столбцах или строках, можно изобразить в виде лепестковой диаграммы. Лепестковые диаграммы позволяют сравнивать совокупные значения нескольких рядов данных.
Лепестковые диаграммы содержат следующие подтипы диаграмм
Лепестковая диаграмма и лепестковая диаграмма с маркерами. Лепестковые диаграммы отображают изменения значений относительно центральной точки с маркерами для отдельных точек данных или без них.
Лепестковая диаграмма с областями. На лепестковой диаграмме с областями области, заполненные рядами данных, выделены цветом
Создание диаграммы
Скрыть
все
В Microsoft Excel можно легко и быстро создавать диаграммы, а также предусмотрен большой выбор типов создаваемых диаграмм.
Для создания большинства диаграмм, например для линейчатых диаграмм и гистограмм, можно воспользоваться данными из строк и столбцов листа. Однако для некоторых типов диаграмм, например для круговых и пузырьковых, требуются специально организованные данные.
Выделите ячейки, содержащие данные для построения диаграммы.
Совет. Если выбрана только одна ячейка, в диаграмму будут автоматически включены все ячейки с данными, непосредственно примыкающие к данной ячейке. Если ячейки, данные которых следует включить в диаграмму, не входят в непрерывный диапазон, можно выбрать несмежные ячейки или диапазоны только в случае, если они расположены в форме прямоугольника. Можно также скрыть строки или столбцы, которые не следует изображать на диаграмме.
Совет. Чтобы сбросить выделение, щелкните любую ячейку листа.
В группе Диаграммы на вкладке Вставка выполните одно из следующих действий.
Выберите вид диаграммы и затем подвид диаграммы, который необходимо использовать.
Для просмотра доступных видов диаграмм выберите вид диаграммы и затем щелкните пункт Все виды диаграмм для вызова диалогового окна Вставка диаграммы, используйте стрелки для просмотра имеющихся видов и подвидов диаграмм, и затем выберите нужный.
Совет. Если задержать указатель мыши на одном из видов или подвидов диаграммы, появится всплывающая подсказка с названием вида диаграммы.
Примечания
Диаграмма размещается на листе в виде внедренной диаграммы (Внедренная диаграмма — диаграмма, помещенная на обычный лист, а не на отдельный лист диаграммы). Если необходимо поместить диаграмму на отдельный лист диаграммы, можно изменить ее размещение.
Чтобы быстро создать диаграмму на основе типа диаграммы по умолчанию выберите данные, которые следует использовать для ее построения, и нажмите клавиши ALT+F1 или F11. При нажатии клавиш ALT+F1 диаграмма будет отображена как внедренная диаграмма; при нажатии клавиши F11 — на отдельном листе диаграммы.
Если при создании диаграмм часто используется определенный тип диаграмм, можно установить этот тип в качестве типа диаграмм по умолчанию. После выбора типа и вида диаграммы в диалоговом окне Вставка диаграммы нажмите кнопку Сделать стандартной.
При создании диаграммы открывается доступ к инструментам для работы с диаграммой: отображаются вкладки Конструктор, Макет и Формат. Команды этих вкладок можно использовать для изменения представления данных на диаграммах. Например, вкладка Конструктор используется для отображения рядов данных по строкам или по столбцам, внесения изменений в исходные данные, изменения размещения диаграммы, изменения типа диаграммы, сохранения диаграммы в качестве шаблона или выбора предварительно определенных параметров макета и форматирования. Вкладка Макет используется для изменения таких элементов диаграммы, как заголовки диаграмм и подписи данных, использования инструментов рисования, а также добавления к диаграмме текстовых полей и рисунков. Вкладка Формат позволяет добавлять заливку цветом, изменять тип линий или использовать специальные эффекты.
Форматирование диаграммы
Изменение макета или стиля диаграммы
Скрыть все
После создания диаграммы можно тотчас изменить ее вид. Вместо того чтобы вручную добавлять или изменять элементы диаграммы или форматировать ее, можно быстро применить к диаграмме предопределенные макет и стиль. Microsoft Office Excel обеспечивает возможность выбора множества нужных макетов и стилей диаграмм (или экспресс-макетов и экспресс-стилей); при необходимости можно дополнительно настроить макет или стиль, изменяя вручную макет и стиль отдельных элементов диаграммы.
Сохранить пользовательский макет или формат невозможно, однако для повторного использования этого макета или формата можно сохранить данную диаграмму как шаблон диаграммы.
