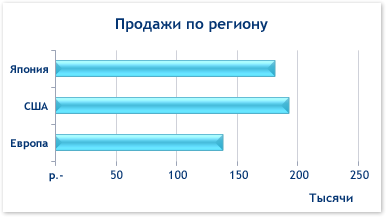

Линейчатые диаграммы

Данные, которые расположены в столбцах или строках, можно изобразить в виде линейчатой диаграммы. Линейчатые диаграммы иллюстрируют сравнение отдельных элементов.

Линейчатые диаграммы рекомендуется использовать, если:

• Метки осей имеют большую длину.

• Выводимые значения представляют собой длительности.

Линейчатые диаграммы содержат следующие подтипы диаграмм

• Сгруппированные линейчатые диаграммы и сгруппированные объемные линейчатые диаграммы.   В сгруппированных линейчатых диаграммах значения сравниваются по категориям. В сгруппированной линейчатой диаграмме категории обычно располагаются вдоль вертикальной оси, а значения — вдоль горизонтальной оси. В объемных сгруппированных линейчатых диаграммах выводятся объемные горизонтальные прямоугольники; в них нельзя вывести данные в объемном виде.

• Линейчатые диаграммы с накоплением и объемные линейчатые диаграммы с накоплением.  Линейчатые диаграммы с накоплением отображают отношение отдельных элементов к общей величине. В объемных линейчатых диаграммах с накоплением выводятся объемные горизонтальные прямоугольники; в них нельзя вывести данные в объемном виде.

• Нормированная линейчатая диаграмма с накоплением и объемная нормированная линейчатая диаграмма с накоплением.  Эти типы линейчатых диаграмм позволяют сравнить процентную долю каждого значения с итогом внутри категории. В объемных нормированных линейчатых диаграммах с накоплением выводятся объемные горизонтальные прямоугольники; в них нельзя вывести данные в объемном виде.

• Горизонтальные цилиндр, пирамида и конус.  Горизонтальные диаграммы цилиндрического, конического и пирамидального типа используются для отображения тех же сгруппированных гистограмм, гистограмм с накоплением, нормированных гистограмм с накоплением и объемных гистограмм, которые выводятся в виде обычных гистограмм; они позволяют выводить и сравнивать данные аналогичным образом. Единственная разница состоит в том, что на этих гистограммах выводятся не горизонтальные прямоугольники, а горизонтальные цилиндры, конусы и пирамиды.

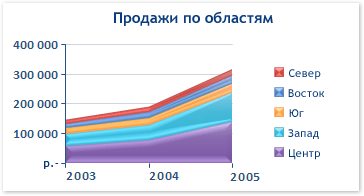

Диаграммы с областями

Данные, которые расположены в столбцах или строках, можно изобразить в виде диаграммы с областями. Диаграммы с областями иллюстрируют величину изменений в зависимости от времени и могут использоваться для привлечения внимания к суммарному значению в соответствии с трендом. Например, данные, отражающие прибыль в зависимости от времени, можно отобразить в диаграмме с областями, чтобы обратить внимание на общую прибыль.

Отображая сумму значений рядов, такая диаграмма наглядно показывает вклад каждого ряда.

Диаграммы с областями содержат следующие подтипы диаграмм

• Диаграммы с областями и диаграммы с объемными областями.   Диаграммы с областями отображают тренды значений в зависимости от времени или категории. Диаграммы с объемными областями отображают те же самые зависимости, но имеют объемные области; в них нельзя вывести данные в объемном виде. Для представления данных в объемном виде с использованием трех осей (горизонтальной, вертикальной и оси глубины), которые можно изменять, следует использовать объемную диаграмму с областями. Обычно вместо диаграмм с областями без накопления следует использовать графики.

• Диаграммы с областями с накоплением и диаграммы с объемными областями с накоплением.  Диаграммы с областями с накоплением отображают тренды вклада каждой величины в итог в зависимости от времени или по категориям. Диаграммы с объемными областями с накоплением отображают те же самые зависимости, но имеют объемные области; в них нельзя вывести данные в объемном виде. Для представления данных в объемном виде с использованием трех осей (горизонтальной, вертикальной оси и глубины), которые можно изменять, следует использовать объемную диаграмму с областями.

• Нормированные диаграммы с областями с накоплением и нормированные диаграммы с объемными областями с накоплением.  Нормированные диаграммы с областями с накоплением отображают тренды вклада каждой величины, в процентах, в итог в зависимости от времени или по категориям. Диаграммы с объемными областями с накоплением отображают те же самые зависимости, но имеют объемные области; в них нельзя вывести данные в объемном виде. Для представления данных в объемном виде с использованием трех осей (горизонтальной, вертикальной и оси глубины), которые можно изменять, следует использовать объемную диаграмму с областями.

• Объемные диаграммы с областями.  Объемные диаграммы с областями отображают тренды значений в зависимости от времени или по категориям с использованием трех осей (горизонтальной, вертикальной и оси глубины), которые можно изменять.
