Графики

Данные, которые расположены в столбцах или строках, можно изобразить в виде графика. Графики позволяют изображать непрерывное изменение данных с течением времени в едином масштабе; таким образом, они идеально подходят для изображения трендов изменения данных с равными интервалами. На графиках категории данных равномерно распределены вдоль горизонтальной оси, а значения равномерно распределены вдоль вертикальной оси.

Может возникнуть необходимость использовать графики при наличии текстовых меток категорий для отображения равномерно распределенных значений, например, месяцев, кварталов или финансовых лет. Это особенно важно при наличии нескольких рядов — для одного ряда можно использовать ось категорий. Также графики можно использовать при наличии нескольких равномерно распределенных числовых меток, особенно лет. Если числовых меток больше десяти, вместо графика лучше использовать точечную диаграмму.

Графики содержат следующие подтипы диаграмм

• График и график с маркерами.  Графики, выводимые с маркерами, указывающими на отдельные значения данных, или без них, используются для демонстрации непрерывного изменения трендов со временем или в зависимости от упорядоченных категорий, особенно при наличии большого количества точек данных, если важен порядок их вывода. График без маркеров рекомендуется использовать при аппроксимации множества категорий значений.

• График с накоплением и график с накоплением с маркерами.  Графики с накоплением, выводимые с маркерами, указывающими на отдельные значения данных, или без них, используются для демонстрации трендов вкладов каждой величины со временем или в зависимости от упорядоченных категорий. График без маркеров рекомендуется использовать при аппроксимации множества категорий значений.

Совет.  Для лучшего представления этого типа данных вместо графиков можно использовать диаграммы с областями с накоплением.

• Нормированный график с накоплением и нормированный график с накоплением с маркерами.  Нормированные графики с накоплением, выводимые с маркерами, указывающими на отдельные значения данных, или без них, используются для демонстрации вклада каждой величины в итоговое значение. График без маркеров рекомендуется использовать при аппроксимации множества категорий значений.

Совет.   Для лучшего представления этого типа данных вместо графиков можно использовать диаграммы с областями с накоплением.

• Объемный график.  На объемных графиках каждая строка или столбец изображаются в виде объемной ленты. Объемный график имеет горизонтальную, вертикальную ось и ось глубины, которые можно изменять.

Круговые диаграммы

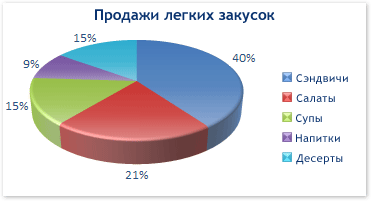

Данные, которые расположены в одном столбце или строке, можно изобразить в виде круговой диаграммы. Круговая диаграмма демонстрирует размер элементов одного ряда данных (Ряд данных — набор связанных между собой элементов данных, отображаемых на диаграмме. Каждому ряду данных на диаграмме соответствует отдельный цвет или способ обозначения, указанный на легенде диаграммы. Диаграммы всех типов, кроме круговой, могут содержать несколько рядов данных) пропорционально сумме элементов. Точки данных (Точки данных — Отдельные значения, отображаемые на диаграмме в виде полос, столбцов, линий, секторов, точек или других объектов, называемых маркерами данных. Маркеры данных одного цвета образуют ряд данных) на круговой диаграмме выводятся в виде процентов от всего круга.

Круговые диаграммы рекомендуется использовать, если:

• Требуется отобразить только один ряд данных.

• Все значения, которые требуется отобразить, неотрицательны.

• Почти все значения, которые требуется отобразить, больше нуля.

• Значения принадлежат не более чем семи категориям.

• Категории соответствуют частям общего круга.

Круговые диаграммы содержат следующие подтипы диаграмм

• Круговые диаграммы и объемные круговые диаграммы.  Круговые диаграммы отображают долю каждого значения в общей сумме в плоском и объемном виде.Можно вручную отделить сектора круговой диаграммы, чтобы подчеркнуть представляемые ими значения.

• Вторичная круговая диаграмма и вторичная гистограмма.  Вторичная круговая диаграмма и вторичная гистограмма отображают круговые диаграммы с определенными пользователем значениями, извлеченными из основной круговой диаграммы и собранными во вторичную круговую диаграмму или вторичную гистограмму. Эти типы диаграмм могут использоваться для улучшения условий просмотра мелких секторов основной круговой диаграммы.

• Фрагментированная круговая диаграмма и фрагментированная объемная круговая диаграмма.  Фрагментированные круговые диаграммы отображают долю каждого значения в общей сумме с выделением отдельных значений. Фрагментированные круговые диаграммы могут выводиться в объемном виде. Поскольку перемещать сектора фрагментированных круговых диаграмм по отдельности невозможно, вместо них могут использоваться круговые диаграммы или объемные круговые диаграммы. В них можно отделять сектора вручную.
