Визначення монтажних характеристик.

При монтажі наземної частини будинку

Qм – це максимальна маса вантажу (т), яку повинен перемістити кран під час виконання будівельного процесу. Вона становить:

- у випадку монтажу конструкцій:

Q_м = Q_к+∑q_n = 3500+81=3581 (кг)=3.581(т):

де Q_к – вага конструкції, яку монтують за допомогою крану (ПП63×18 та котра важить 3.5т);

∑q_n – загальна вага вантажо-захватних пристосувань.

• у випадку бетонування конструкції за допомогою бадді, що подається краном:

Q_м = 2·2,4·1,2+0,88+0,081 = 6,721(т):

де - корисний об’єм бадді, м³;

_б - густина бетонної суміші, т/м³;

- маса бадді, т;

- коефіцієнт запасу, що враховує можливе відхилення наповнення бадді бетонною сумішшю та її щільності від номінальних значень;

- маса стропів, що застосовують для кріплення бадді чи вантажу до крюка крана, т;

• у випадку подавання будівельних матеріалів:

Q_м = 1,48+0,03+0,044 = 1,554(т):

де – маса вантажу, який переміщують за допомогою крану, т;

- маса тари (піддона), яку застосовують для транспортування дрібноштучних будівельних виробів, т;

- маса стропів, що застосовують для кріплення бадді чи вантажу до крюка крана, т;

Монтажна висота ( ) – це технологічно мінімально необхідна висота підйому гаку крана, під час монтажу конструкції, укладання бетонної суміші чи подавання будівельних матеріалів і визначається за наступною формулою:

Нм = 17.5+2+ 0.22+4.5 =24,22 (м)

де – висота від рівня стоянки крану(РСК) до горизонтальної площини рівня встановлення конструкції чи складування матеріалів, або укладання бетонної суміші, м; – висота підйому вантажу над рівнем його встановлення чи укладання; – висота вантажу у транспортному положенні, м; – висота вантажно-захватного пристосування.

Lм - це технологічно максимальна відстань переміщення вантажу відносно стоянки крану в процесі виконання робіт. Її вимірюють від вертикальної осі, що проходить через центр ваги вантажу та гак крану, до осі обертання крану і визначається за наступною формулою:

=17,91+1+4,5=23,41 (м)

де – найменша відстань між виступаючими частинами крана і будинком, приймають = 1,0 м; – радіус повороту нижньої противаги баштового крана (задній габарит), для крана вантажопідйомністю від 5 до15 т приймають = 4,5 м;

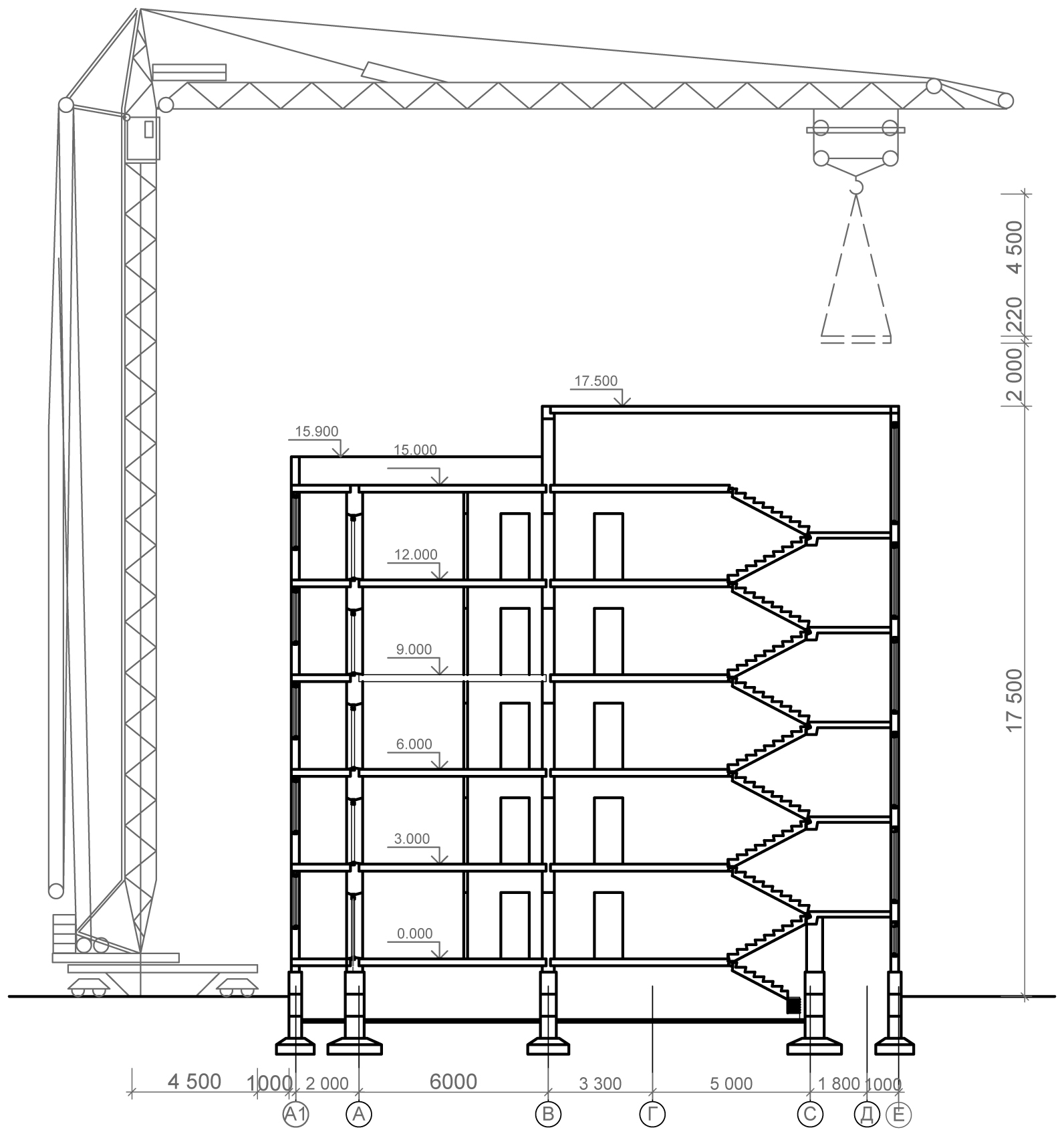

Схема визначення монтажної висоти та глибини подавання вантажу баштовим краном, при зведенні наземної частини будинку.

Вибір кранів за технічними характеристиками.

За цими даними підбираємо кран КБ-403, який має слідуючі характеристики:

Виліт– 30 м., висота підйому - 41,0-57,5 м, вантажопідйомність – 8 т., швидкість:

маса крану – 78 т, ширина бази – 6м.,

Башений кран КБ-403

Для підземної частини:

Визначення монтажних характеристик

Qм – це максимальна маса вантажу (т), яку повинен перемістити кран під час виконання будівельного процесу. Вона становить:

Qм= = 2920+46=2006 (кг)=2.996(т)

де – маса конструкції, яку монтують за допомогою крану, т; –сумарна маса монтажних пристосувань, які використовують при піднімання відповідного елемента, т

Нм – це технологічно мінімально необхідна висота підйому гаку крана, під час монтажу конструкції, укладання бетонної суміші чи подавання будівельних матеріалів і визначається за наступною формулою:

Нм =h1+ h2+ h3+ h4=2.1+2+ 0.6+4.5 =9.2 (м)

де: h₁-глибина закладання фундаменту h₂-висота підйому вантажу над рівнем його встановлення чи укладання, приймають h₂ >=0,4 м, а при переміщенні над рівнем де можуть знаходитись люди приймають h₂ >=2 м h₃-висота встановленого елемента h₄-висота захватного пристосування

3) Монтажний виліт стріли:

= 9,1+0.7+3,55+1.5=14,75 (м)

де: l₁- відстань від вертикальної осі, що проходить через центр ваги найвіддаленішої конструкції, до виступаючої грані фундаменту чи стіни, яка розташована найближче до стоянки крану (у випадку, коли кран розташовують з одного боку, l₁ дорівнює сумі відстані між осями будинку та відстані від осі до виступаючої найближчої грані фундаменту чи стіни), м;

l₂- відстань від виступаючої грані фундаменту до нижньої частини укосу котловану l₂= 0,3…0,7 м)l₂ = 0,5 м

l₃- горизонтальна проекція відстані від основи укосу виїмки до найближчої опори машини

l₄ - ширина бази крану, для розрахунків приймають, що l₄=3

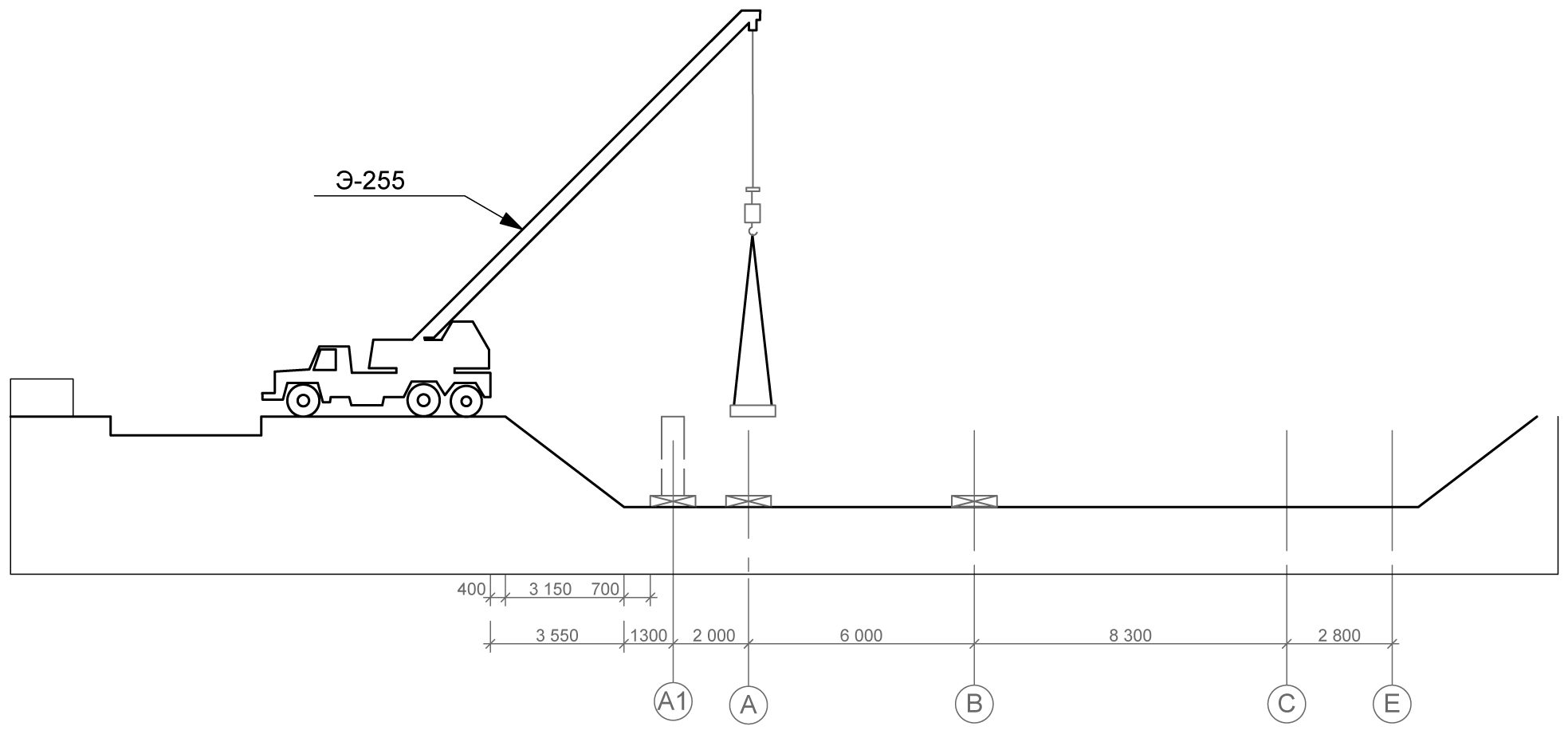

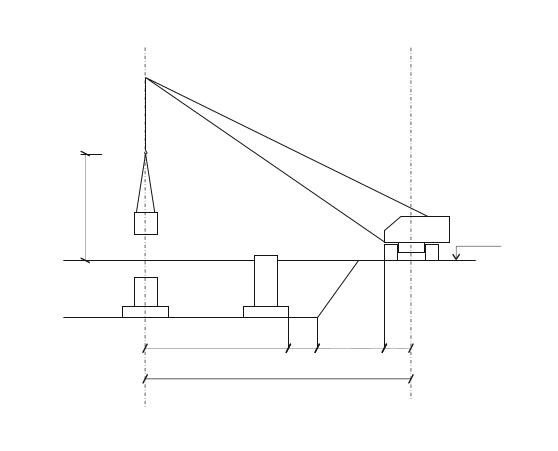

Схема визначення монтажної висоти та глибини подавання вантажу мобільним стріловим краном, при зведенні підземної частини будинку.

Кран Э-255, який має наступні характеристики:

- довжина стріли – 15 м

- вантажопідйомність – 3т

- швидкість підйому крюка основного – 19-37 м\хв

- частота обертання – 1,7-3,3 об\хв

- маса крана в рабочому положені 12
