Варианты включения ппто
;
Т.к перепад давления на тракте низкого давления не должен превышать 2-3атм., то увеличивать коэффициент теплопередачи «к» за счет скорости пара нельзя. Поэтому тепловой поток «q» можно увеличивать только за счет температурного напора.
Наибольшее значение средней температуры пара высокого давления в ППТО будет, если подключить его за пароперегревателем высокого давления.
Тогда характеристика изменения энтальпии приняла бы вид:
Перед ППТО параметры пара существенно превышает номинальное значение. А если учесть, что пароперегреватель находится в зоне высоких температур, то превышение температуры пара номинального значения приведет к необходимости использовать дорогую аустенитную сталь для обеспечения надежности выходной ступени пароперегревателя.
Поэтому ППТО никогда не рекомендуется включать за выходным пакетом КПП.
В
ид
характеристики в основном определяется
соотношением между радиационными и
конвективными тепловосприятиями
поверхностей нагрева. Поэтому, если мы
хотим уменьшить угол наклона характеристики,
нужно найти способ передачи радиационной
теплоты на ППП. А нам более выгодна
кривая 2, так как диапазон регулировки
нагрузки у неё больше.
Т.к.
конвективное тепловосприятие, то ППТО
должен быть включен после поверхности,
у которой изменение температуры пара
будет соответствовать радиационной
характеристике.
На выходе из НРП
энтальпия пара должна возрасти на
, то есть температура пара тоже возрастает.
Но так как НРП находится в зоне больших
интенсивностей тепловых потоков, то
это может привести к потере надежности
его работы, то есть не выдержится его
температурный режим.
В большинстве случаев ППТО устанавливают на выходе из ширмы. В этом случае достаточный температурный напор в ППТО и легче обеспечить температурный режим.

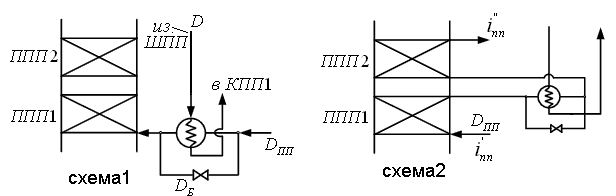

На температурный напор можно влиять температурой пара низкого давления. Существуют две схемы включения ППТО по тракту низкого давлении.
В
схеме1
чем в схеме2. При первой схеме включения
температурный напор больше, поэтому
эта схема предпочтительней.
В итоге:
Применение ППТО уменьшает тепловосприятие пакетов ППП, а следовательно уменьшается их поверхность.
Тепловосприятие пароперегревателя высокого давления растет. Поэтому требуется уделять особое внимание к температурному режиму пароперегревателей перед ППТО.
Включение ППТО по высокому давлению рекомендуется производить после ширм, по низкому давлению на входе в ППП.

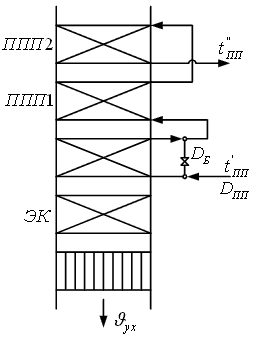

Влияние регулирующей ступени на тепловую схему.
Р
егулирующая
ступень – дополнительная поверхность
(как бы третий пакет ППП). Расход пара
промежуточного перегрева через
регулирующую ступень переменный, и его
величина зависит от нагрузки котла. При
снижении общей нагрузки, когда температура
пара промежуточного перегрева падает
из-за конвективного характера
характеристики ППП, расход через
регулирующую ступень должен возрасти.
Наибольший эффект наблюдается, когда регулирующая ступень расположена в зоне пониженных температур, то есть после ППП.
