VIII. Общее устройство автомобиля

Общее устройство автомобиля. Автомобиль — самоходная машина, приводимая в движение установленным на нем двигателем. Автомобиль состоит из отдельных деталей, узлов, механизмов, агрегатов и систем.

Деталь — часть машины, состоящая из целого куска материала.

Узел — соединение нескольких деталей.

Механизм — устройство, предназначенное для преобразования движения и скорости.

Агрегат — соединение нескольких устройств в одно целое.

Система — совокупность отдельных частей, связанных общей функцией (например, системы питания, охлаждения и т. д.).

Автомобиль состоит из трех основных частей (рис. 2): двигателя, шасси и кузова.

Двигатель — источник энергии.

Шасси объединяет трансмиссию, ходовую часть и механизмы управления.

Трансмиссия передает крутящий момент от коленчатого вала двигателя к ведущим колесам автомобиля и изменяет величину и направление этого момента. В трансмиссию входят следующие механизмы: сцепление, коробка передач, карданная передача, главная передача, дифференциал и полуоси. Последние три механизма составляют ведущий мост (как правило, задний).

Автомобиль повышенной проходимости в отличие от автомобиля обычной проходимости имеет два или три ведущих моста, а в трансмиссию его кроме известных механизмов и агрегатов дополнительно устанавливают (за коробкой передач) раздаточную коробку. Она распределяет крутящий момент (через карданные передачи) между соответствующими ведущими мостами.

Ходовая часть состоит из рамы, на которой установлены кузов и все механизмы автомобиля, подвески (рессоры и амортизаторы), передних и задних мостов и колес. Крутящий момент, подводимый от двигателя через трансмиссию к ведущим колесам, вызывает противодействие дороги, которое выражается силой реакции, приложенной к ведущим колесам и направленной в сторону движения автомобиля. Силы реакции передаются на ведущий мост, а от него через рессоры на раму автомобиля и толкают ее вперед. Рама, в свою очередь, передает эти силы через передние рессоры на передний мост и к передним колесам, вызывая поступательное движение автомобиля.

В механизмы управления входят рулевое управление, которым изменяют направление движения автомобиля, и тормозная система, позволяющая быстро уменьшать скорость движения или останавливать автомобиль.

Кузов, устанавливаемый на раме, предназначен для размещения водителя и пассажиров в легковом автомобиле и груза в грузовом. Кузов грузового автомобиля состоит из платформы для груза, кабины водителя, капота, закрывающего двигатель, и оперения.

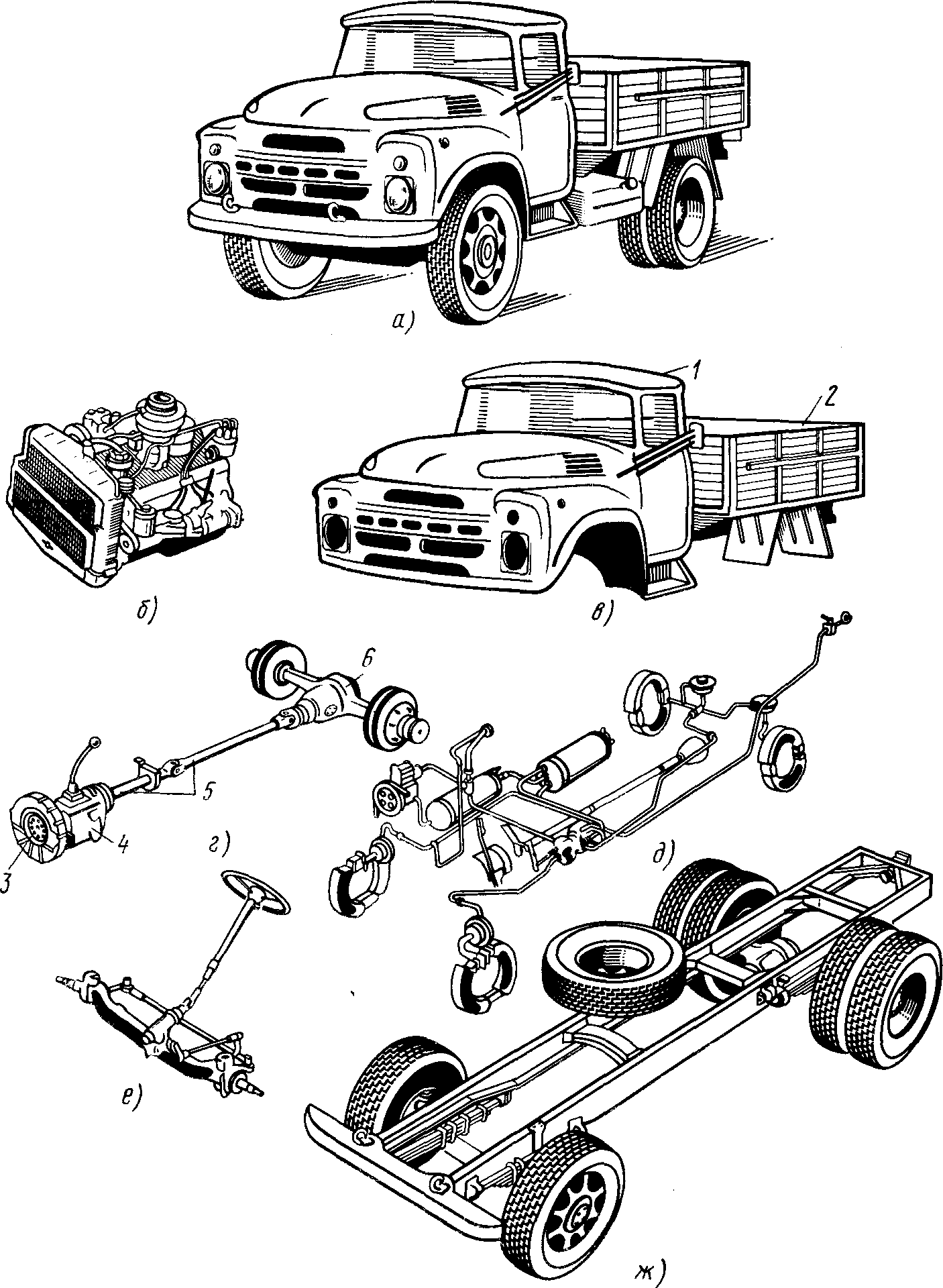

Рис. 2. Основные части грузового автомобиля:

а — общий вид; 6 ~ двигатель; в — кузов; г — трансмиссия; д — тормозная система; е — рулевое управление; ж — ходовая часть; 1 — кабина; 2 — грузовая платформа; 3—сцепление; 4 — коробка передач; 5— карданная передача; 6 — задний мост

IX. Механизмы и системы двигателя

Поршневой двигатель внутреннего сгорания состоит из следующих механизмов: кривошипно-шатунного и газораспределения, а также систем: охлаждения, смазочной, питания, зажигания и пуска.

Кривошипно-шатунный механизм воспринимает давление газов и преобразует прямолинейное возвратно-поступательное движение поршня во вращательное движение коленчатого вала.

Механизм газораспределения предназначен для открытия и закрытия клапанов, что необходимо для впуска в цилиндр горючей смеси (карбюратор ные и газовые двигатели) или воздуха (дизели) и выпуска отработавших газов.

Система охлаждения обеспечивает нормальный температурный режим двигателя.

Смазочная система обеспечивает подачу смазочного материала к трущимся поверхностям для уменьшения трения, снижения износа и отвода теплоты от контактирующих поверхностей.

Система питания служит для подачи отдельно топлива и воздуха в цилиндры дизеля или для приготовления горючей смеси из мелкораспыленного топлива и воздуха и подвода смеси к цилиндрам карбюраторного или газового двигателей.

Система зажигания обеспечивает воспламенение рабочей смеси в карбюраторных и газовых двигателях (в дизелях топливо воспламеняется от соприкосновения с горячим воздухом, поэтому они не имеют специальной системы зажигания).

Система пуска служит для проворачивания коленчатого вала двигателя при его пуске.
