§ 47. Эркеры и лоджии

Эркерами (рис. 161) называют часть помещения, огражденную наружными стенами за внешней плоскостью фасадных стен. В многоэтажных зданиях эркеры располагают на высоту нескольких этажей.

начиная с первого или последующих (чаще второго) этажей. Если эркер начинается с первого этажа, то стены его устраивают на фундаментах. Несущими элементами эркеров, начинающихся со второго или 1к)следующих этажей (висячий эркер), служат консольные балки или плиты, реже - плиты перекрытий, выпущенные за пределы наруж-1юй стены в виде консолей. Стены висячего эркера должны быть легкими, поэтому в старых домах стены эркеров выполнялись с большими световыми проемами и комбинированной системой кладки из каменных материалов и легких эффективных утеплителей. Стены эркеров современных зданий индустриальной конструкции выполняют в виде различных легких стеновых панелей из материалов с объемным весом до 500 кг1м (пенобетон, пеносиликат, пластмассы и др.). Междуэтажные перекрытия эркеров проектируют по аналогии с основными перекрытиями здания. Нижнее перекрытие висячего эркера может быть в виде самостоятельной конструкции, так как оно должно быть и прочным,, и выполнять функции защиты помещения эркера от холода. Верхнее перекрытие эркера решается по типу совмещенных покрытий, иногда по типу чердачного перекрытия с маленьким чердаком и скатной крышей.

Эркеры увеличивают площадь и улучшают облучение комнат, выходящих окнами на север.

Лоджии не выступают за пределы здания, как эркеры, а занимают часть объема здания и их располагают в любом этаже. Внутренний контур лоджии образуется наружными стенами здания. В целях избежания образования «мостиков холода» междуэтажные перекрытия лоджий отделяют от основных перекрытий зазором или устраивают

теплоизоляционную вставку. При расположении над лоджиями или под ними отапливаемых помещений разделяющие их перекрытия решаются с учетом теплотехнических требований с введением в конструкцию пароизоляции. В этом случае нижнее перекрытие лоджии выполняют по типу плоских эксплуатируемых крыш, а верхнее - по типу перекрытий над проездами. Полы лоджий имеют уклон наружу до 2% и по конструкции аналогичны полам балконов. Ограждение лоджий с фасадной стороны здания может быть в виде стальной решетки, парапета или навесных асбестоцементных листов по типу ограждений балконов.

Устройство лоджии оправдано в зданиях южных районов, так как они защищают помещения от перегрева.

Рнс. 161. Эркеры и лоджии:

/ - эркеры; 2 - лоджии

Площадь летних помещений – балконов, лоджий – не более 15% от площади квартиры. Но не более 10м2.

Балконы и лоджии

Балконы и лоджии - это открытые поэтажные площадки в жилых и общественных зданиях, связывающие внутренние пространства эксплуатируемых помещений с внешней средой. При аварийных ситуациях они могут использоваться для эва­куации людей.

Лоджии, в отличие от балконов, по боковым сторонам ограждены стенами, и могут быть как встроенными в объем здания, так и выносными. Лоджии бывают освещены солнцем меньшее количество время, чем балконы, а их устройство свя­зано с увеличением площади наружных стен.

На стадии проектирования здания и определения мес­тоположения балконов и лоджий необходимо обращать вни­мание на следующие моменты:

• зрительное восприятие с улицы;

• степень (необходимость) защиты от ветра, дождя, солнца;

• вид окрестностей, открывающийся с балкона или лоджии;

• расположение относительно соседних домов;

• связь с примыкающими комнатами квартиры.

Балконы и лоджии должны иметь достаточные разме­ры, быть зрительно изолированными с улицы и защищенными от шума, ветра, дождя и перегрева солнечными лучами. Их местоположение должно быть спроектировано так, чтобы от­крывающийся с балкона или лоджии вид был максимально красивым. Необходимо обеспечить также правильное распо­ложение их относительно соседних квартир и домов, а также удобную связь с примыкающими комнатами квартиры.

Важно помнить, что балконы, расположенные во вхо­дящих углах здания, лучше изолированы зрительно и защище­ны от ветра, чем открытые балконы, которые рекомендуется ограждать с наветренной стороны (для этой цели применяются ветрозащитные экраны). При группировке балконов смежных квартир многоэтажных домов следует также позаботиться об их зрительной изоляции.

Расположение балконов на фасаде в шахматном поряд­ке придает ему живописность, однако уменьшает зрительную изоляцию и степень защиты от ветра и солнца.

Ограждения балконов могут выполняться из различ­ных материалов: непрозрачного стекла, пластиков, древесных материалов, волнистой листовой стали на каркасе и т.д.

Необходимо отметить, что балконные решетки из верти­кальных металлических элементов не обеспечивают зритель­ной изоляции и защиты от ветра. А решетки из горизонталь­ных элементов нежелательны, поскольку по ним могут лазить дети. Зазоры между ограждением и балконной плитой спо­собствуют образованию сквозняков; поэтому лучше опускать ограждение ниже плиты или устраивать сплошное ограждение, конструктивно связанное с плитой. При этом верхнюю часть ограждения на нормативной высоте следует выполнять в виде поручня, желательно также предусмотреть место для цветоч­ного ящика.

Конструктивные решения

Конструктивное решение балконов зависит от схемы опирания балконной плиты- (консольное, балочное опирание или угловое защемление).

в

Рис.2.8.1

Современные системы

остекления и ограждения

балконов:

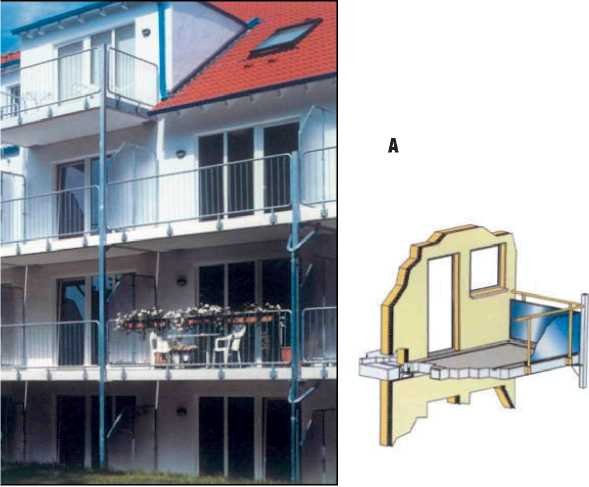

А - SKS STAKUSIT;

Б - Компания АльКон;

В - SCHUC0.

В крупнопанельных зданиях в зависимости от конст­рукции наружных стен (несущих, самонесущих) и перекрытий (сплошные плиты "на комнату" или плиты-настилы) применя­ют разнообразные конструктивные схемы установки балко­нов:

• защемление в конструкции наружной стены;

• устройство консольной плиты перекрытия;

• опирание на приставные железобетонные стойки или Г-об- разные поперечные конструкции;

• опирание на наружную стену и подвеска к внутренним попе­ речным несущим стенам, покрытию или перекрытиям;

• опирание на консоли внутренних стен или колонн в каркас­ ных зданиях.

В зданиях с кирпичными стенами балконные плиты закрепляются в кладке стены и привариваются при помощи стальных анкеров к закладным деталям железобетонных пе­ремычек и настилов перекрытий.

В крупноблочных зданиях балконные плиты защем­ляются между перемычечными, простеночными и подоконны­ми блоками и фиксируются сваркой стальных анкеров с зак­ладными деталями блоков и плит перекрытий.

Плиты перекрытий встроенных лоджий панельных зданий опирают на несущие боковые внутренние железобе­тонные стены, которые требуют дополнительно утепляющих конструкций в виде отдельных доборных панелей наружных стен или объемных элементов.

Особенность конструктивного решения выносных лод­жий заключается в опасности возникновения разности осадоч­ных деформаций лоджий и здания, особенно при большой этаж­ности, так как перекрытия таких лоджий опираются на при­ставные боковые панельные стенки - "щеки".

Поэтому в многоэтажных зданиях проектируются конст­рукции навесных лоджий, "щеки" которых крепят на попереч­ные внутренние стены.

Боковые стены выносных лоджий проектируются несу­щими только в зданиях малой и средней этажности. При этом для обеспечения совместной осадки лоджий и здания стены лоджий опирают на участки фундаментов поперечных внут­ренних стен.

в и найти картинку навесного балкона

Рис.2.8.2

Системы комплектных балконов

(SKS STAKUSIT):

А - пристроенных;

Б - приставных;

В - навесных.

В каркасных панельных зданиях плиты балконов (лоджий) работают по балочной схеме, опираясь на консоли колонн, благодаря чему исключается передача нагрузки на на­ружные стены. При этом производится изоляция вертикальных и горизонтальных сопряжений панелей наружных стен по прин­ципу дренированного стыка.

При проектировании балконов и лоджий необходимо обеспечивать отвод воды от наружных стен.

Стык балконной плиты с наружной стеной и перекры­тием должен удовлетворять и требованиям теплоизоляции, поэтому в конструкции стыка предусмотрена прокладка утеп­ляющих вкладышей.
