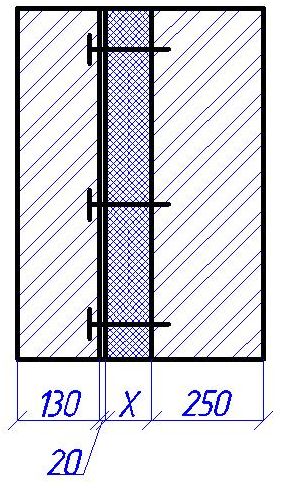

5.2 Теплотехнический расчёт Теплотехнический расчёт наружной стены с пенополистиролом
№ |
Наименование слоя |
,м |
ɣ0 кг/М³ |
вт/м оС |
1. 2. 3. 4. |
Кирпич керамический пустотный Пенополистирол Воздушная прослойка Облицовочный слой. Силикатный кирпич на цементно-песчаном растворе |
0,25 Х 0,02 0,12
|
1600 100
1500 |
0.64 0,052
0,81 |
Ro=1/aв
+Rк + 1/aн
Rbn=14 м² оС/Вт
Rк=R1 +R2 +R3 +Rbn
aн=23 Вт/м2 оС
R0=1/aв+1/1+2/2+3/3+Rbn+1/aн
R0=1/8,7+0,25/0,64+х/0,052+0,12/0,81+0,14+1/23
tint=20 оС
Dd=( tint- tht)*zht
zht=212 суток tht=-1,6 оС
Dd=( 20+1,6)*212=4580
4000-2,8
4580-?
6000-3,5
2000/1420=0,7/x
Rreg=3 Вт/м2 оС
3=0.115+0.594+x/0.052 +0.148+0.14+0.043
2.0635=x/0.052
x=0.101=>0.11м –принимаем толщину пенополистирола
5.3 Теплотехнический расчёт чердачного перекрытия
№ |
Наименование слоя |
,м |
ɣ0 кг/М³ |
вт/м оС |
1. 2.
3.
4.
|
Ж/Б Пароизоляция – 1 слой руберойда Минеральная вата Цементно-песчаный раствор |
0,22
0,005 х 0,02
|
2400
600 150 1800 |
1,86
0,17 0,06 0,93
|
Ro=1/aв +Rк + 1/aн
Rк=R1 +R2 +R3 +R4
aн=23 Вт/м2 оС
aв=8,7 Вт/м2 оС
R0=1/aв+1/1+2/2+3/3+44+1/aн
R0=1/8,7+0,22/1,86+х/0,06+0,005/0,17+0,02/0,93+1/23
tint=20
оС
Dd=( tint- tht)*zht
zht=212 суток tht=-1,6 оС
Dd=( 20+1,6)*212=4580
4000-3,7
4580-?
6000-4,6
2000/1420=0,9/x
Rreg=4 Вт/м2 оС
4=0.115+0,118+x/0,06 +0,029+0,022+0.043
3,673=x/0,06
x=0.22м=>0.22м –принимаем толщину минеральной ваты
5.4 Описание конструктивных элементов
5.4.1 Фундаменты
Для данного города строительства выбираем глубину промерзания. dfn= d0√Мt
d0 – для суглинков – 0,23 м
- для песка мелкого – 0,28 м
- для песка среднего – 0,3
√Мt = √4,5 + 15 = √19,5 =4,4
d0 = 0,23 · 4,0 + 0,3 · 3,0 + 0,28 · 0,7 = 0,252м
dfn = d0√Мt 0,252 · 4,4 = 1,11м
Расчётная глубина сезонного промерзания
df = kh · dfn = 0,5 · 1,11= 0,555м
Фундаменты – подземные конструкции, передающие нагрузки от здания на грунт.
В данном здании запроектирован сборный ленточный фундамент, а так же фундамент под колонны.
Сборные ленточные фундаменты состоят из плит-подушек, укладываемых в основание фундаментов и стеновых блоков, которые являются стенами подземной части здания.

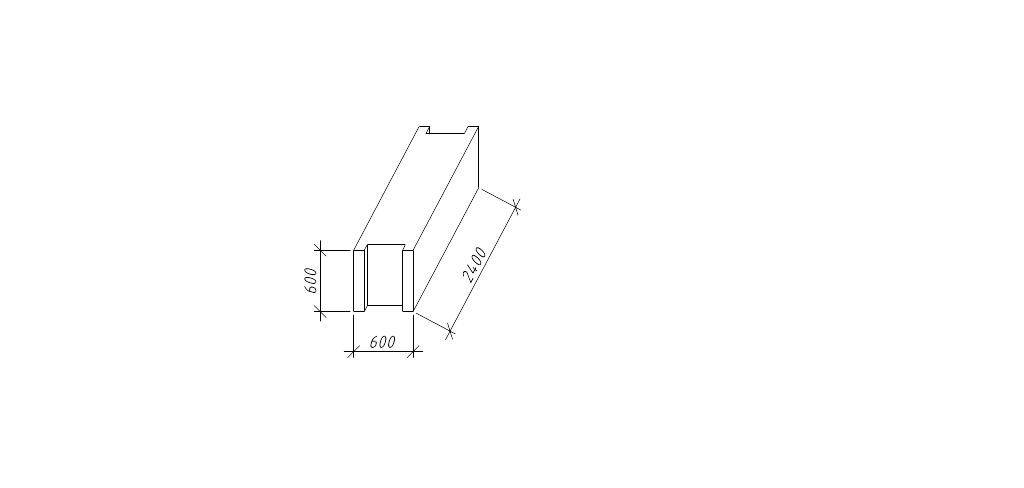

ФБС 9.6.6.; ФБС 12.6.6.; ФБС 24.6.6.
Фундаментные плиты-подушки укладываются на выровненное основание с песчаной подсыпкой толщиной 10 см. Под подошвой фундамента нельзя оставлять насыпной или разрыхленный грунт. Он удаляется и вместо него насыпается щебень или песок. Углубления в основании более 10 см заполняются бетонной смесью. Плиты-подушки под наружные стены имеют ширину 1000 мм, а под внутренние — 800 мм. При проектировании размеры фундаментных плит-подушек приняты согласно ГОСТ 13580-85.
Плиты-подушки укладываются с разрывами. В местах сопряжения продольных и поперечных стен плиты подушки укладываются впритык и места сопряжения между ними заделываются бетонной смесью. Поверх уложенных плит-подушек устраивается горизонтальная гидроизоляция и по ней сверху цементно-песчаная стяжка толщиной 30 мм, в которую укладывают арматурную сетку, что ведет к более равномерному распределению нагрузки от вышележащих блоков и конструкций. Диаметр стержней сетки — 6 мм. Шаг — 30 см. По завершении устройства цементной стяжки котлован засыпается до верха смонтированных железобетонных фундаментных подушек.
Затем
укладываются бетонные фундаментные
блоки с перевязкой швов в три ряда,
поверх которых устраивается горизонтальный
гидроизоляционный слой из двух слоев
рубероида на мастике. Назначение
гидроизоляционного слоя — исключение
миграции капилляр
ной
грунтовой и атмосферной влаги вверх по
стене. Ширина фундаментных блоков под
наружные стены равна 500 мм, под внутренние
— 400 мм.
При проектировании размеры фундаментных стеновых блоков приняты согласно ГОСТ 13579-78.
По всему периметру здания выполняется отмостка шириной 900 мм с уклоном i=0,050. Она предназначена для защиты фундамента от дождевых и талых вод, проникающих в грунт близ стен здания.
Для перекрытия дверных, и оконных проемов используются ж/б перемычки по ГОСТ , а в перекрытии элементов витражей, и смотровых комнат кинотеатра используются ж/б прогоны ПРГ 90.2.5, 60.2.5, 30.2.5 т по серии I. 225-2. В Покрытии зрительного зала кинотеатра используются ж/б балки и ребристые плиты.

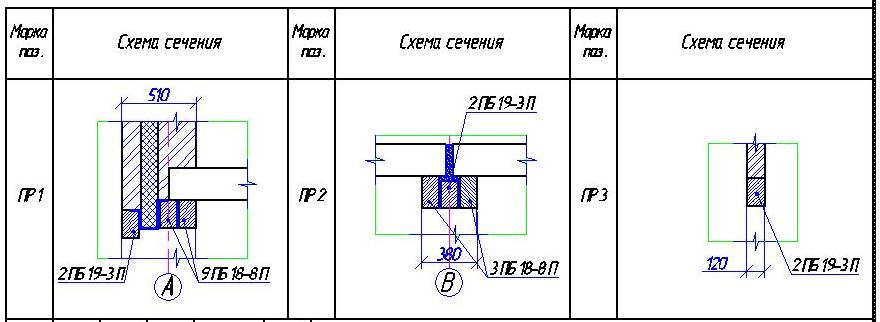

Ведомость перемычек

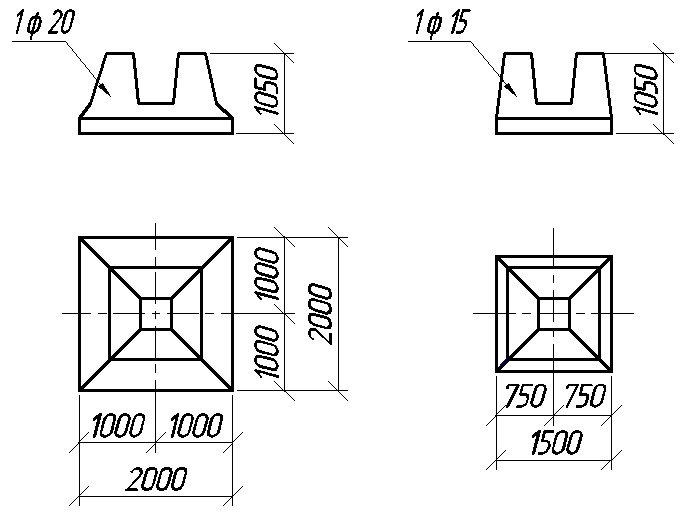

Фундаменты под колонны каркаса – сборные железобетонные башмаки стаканного типа по серии 1.030.1-1 вып. 1-1
