Глава 8 Пластовые ловушки (продолжение): комбинированные ловушки и

соляные купола

Комбинированные ловушки. Соляные купола: соляные штоки Галф-Коста; кепрок; сопутствующие ловушки; происхождение.

Некоторые ловушки образованы сочетанием структурных, стратиграфических и гидродинамических барьеров, находящихся в различных соотношениях. Читатель может рассматривать в качестве комбинированных некоторые описанные выше ловушки, отнесенные автором или к структурным, или к стратиграфическим, поскольку значение каждого из этих факторов для образования ловушки оценивается весьма субъективно.

Комбинированные ловушки

Формирование комбинированных ловушек обычно характеризуется двумя или тремя этапами: 1) стратиграфические условия ограничивают распространение пород-

коллекторов; 2) тектонические деформации вызывают образование структуры, которая в совокупности с зоной замещения коллекторов непроницаемыми породами обусловливает образование ловушки; 3) нисходящий поток пластовых вод увеличивает эффективность улавливания углеводородов. Таким образом, ни один из этих процессов,

взятый в отдельности, не обеспечивает возникновения ловушки, но каждый из них может принимать участие в ее формировании и в существенной мере определять размеры и положение связанной с этой ловушкой залежи нефти или газа. Влияние стратиграфического и структурного факторов учесть значительно легче, поэтому они и используются, как правило, при отнесении ловушки к классу комбинированных.

Следует, однако, помнить, что движение подземных вод и гидродинамические потенциалы, вероятно, имели большое влияние на формирование ловушек для многих залежей, хотя количество данных, доказывающих значение этого фактора,

недостаточно. Все три вышеназванных этапа, или по крайней мере два первых, играют существенную роль для образования ловушки; однако ни одна из ловушек или связанных с ней залежей не могли сформироваться до завершения последнего из этих этапов. В данной главе мы рассмотрим главным образом значение стратиграфического и структурного факторов для образования комбинированных ловушек. Два наиболее распространенных типа таких ловушек показаны на фиг. 8-1.

Комбинированную ловушку, образовавшуюся при пересечении сбросом расположенной вверх по восстанию слоев зоны выклинивания проницаемых пород,

можно видеть на месторождении Родесса в северо-восточной части Техаса, где пачка

vk.com/club152685050 | vk.com/id446425943

оолитовых известняков формации Глен-Роз (нижний мел) разорвана сбросом Родесса и

содержит одну из залежей. Структурная карта отложений формации Глен-Роз приведена на фиг. 8-2. Нефтяная залежь Ист-Тексас [1], расположенная недалеко от месторождения Родесса, представляет собой ярко выраженную комбинированную ловушку. Структурная карта по кровле продуктивного горизонта и разрез залежи Ист-

Тексас показаны на фиг. 8-3. Пересечение двух поверхностей несогласия обусловило выклинивание проницаемых продуктивных песчаников Вудбайн (верхний мел).

Последовавшее затем формирование крупного поднятия Сабин, в северо-западной Луизиане и северо-восточном Техасе, вызвало деформацию зоны выклинивания

проницаемых пород и способствовало образованию ловушки, с которой связана

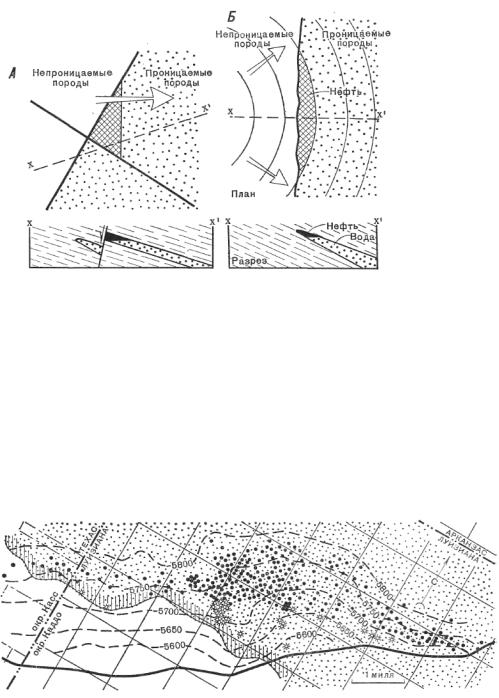

Фиг. 8-1. Схематическое изображение характерных комбинированных ловушек. А - пересечение сбросом выклинивающегося вверх по восстанию проницаемого

пласта; Б - комбинация выклинивающегося вверх по восстанию проницаемого пласта с антиклинальной складкой. Стрелками показано направление движения пластовых флюидов.

крупнейшая залежь нефти западного полушария. Еще один пример комбинированной

ловушки можно наблюдать на расположенном поблизости крупном газовом

месторождении Картидж,

vk.com/club152685050 | vk.com/id446425943

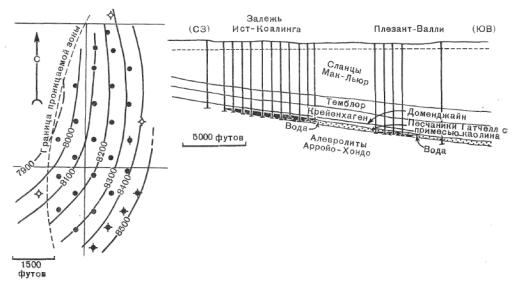

пространства песчаников каолином. Разрез антиклинали показывает соотношение между залежами Ист-Коалинга и Плезант-Валли. В формировании обеих залежей большое значение имели гидродинамические условия; движение пластовых вод направлено вниз по падению (см. также фиг. 8-6 и 8-7).

песчаника Гатчелл в пределах месторождения показана на фиг. 8-6, а разрез месторождения - на фиг. 8-7. Несколько залежей, которые содержатся в комбинированных ловушках, образованных зонами выклинивания песчаников третичного возраста, линзами песчаника, разрывными нарушениями и антиклинальными складками (фиг. 8-8), выявлено на стратиграфически сложном месторождении Монтебелло в округе Лос-Анджелес, Калифорния. В округе Санта-

Барбара того же штата на месторождении Йст-Кат-Каньон открыт ряд залежей в комбинированных ловушках дислоцированного в складки пласта песчаника,

залегающего над поверхностью несогласия (фиг.8-9).

К крупной комбинированной ловушке приурочена залежь Поса-Рика в Мексике.

Погружающаяся антиклинальная складка пересекает располагающуюся вверх по восстанию зону выклинивания проницаемых пород в верхнемеловых известняках Тамабра. Потеря проницаемости обусловлена замещением проницаемых доломитов плотными известняками. Ловушка для нефтяной залежи образовалась в результате сочетания тектонической структуры с зоной выклинивания проницаемых пород.

Структурная карта, показывающая положение зоны выклинивания на антиклинальной складке, приведена на фиг. 8-10 (см. также фиг. 7-50). На месторождении Мене-Гранде в западной части Венесуэлы (см. фиг. 14-10) имеется несколько залежей, которые связаны с ловушками, образованными сложными комбинациями складок, разрывов, зон выклинивания проницаемых пород и особенно эрозионными поверхностями и несогласным напластованием. Некоторые из этих залежей приурочены к комбинированным ловушкам, в частности залежь среднего Пауджи. Разрез этого месторождения показан на фиг. 8-11. Плотность нефти здесь меняется от 10°API (1,0 г 1см³) в битуминозных песчаниках, залегающих вверху, до 31°API (0,877 г/см³) в

пластах песчаника, расположенных ниже. Данные о пластовых давлениях для многих залежей, открытых в прошлом, отсутствуют, и по этой причине часто невозможно выявить гидродинамические условия, существовавшие в породах-коллекторах до начала эксплуатации. Однако можно предполагать, что там, где имеются крупные залежи, гидродинамическая обстановка благоприятствует скоплению нефти и газа. В

дополнение к обычным геологическим механизмам улавливания углеводородов она создает барьерные зоны, препятствующие дальнейшей миграции
