10.3.3. Сегментное распределение
При страничной организации виртуальное адресное пространство процесса делится механически на равные части. Это не позволяет дифференцировать способы доступа к разным частям программы (сегментам), а это свойство часто бывает очень полезным. Например, можно запретить обращаться с операциями записи и чтения в кодовый сегмент программы, а для сегмента данных разрешить только чтение. Кроме того, разбиение программы на "осмысленные" части делает принципиально возможным разделение одного сегмента несколькими процессами. Например, если два процесса используют одну и ту же математическую подпрограмму, то в оперативную память может быть загружена только одна копия этой подпрограммы. Улучшается защита сегментов, так как программист может определять определенные участки программы или данных и назначать им права доступа.
Рассмотрим, каким образом сегментное распределение памяти реализует эти возможности (рис. 10.7). Виртуальное адресное пространство процесса делится на сегменты, размер которых определяется программистом с учетом смыслового значения содержащейся в них информации. Отдельный сегмент может представлять собой подпрограмму, массив данных и т.п. Иногда сегментация программы выполняется по умолчанию компилятором.
При загрузке процесса часть сегментов помещается в оперативную память, а часть сегментов размещается в дисковой памяти. Сегменты одной программы могут занимать в оперативной памяти несмежные участки. Во время загрузки система создает таблицу сегментов процесса (аналогичную таблице страниц), в которой для каждого сегмента указывается начальный физический адрес сегмента в оперативной памяти, размер сегмента, правила доступа, признак модификации, признак обращения к данному сегменту за последний интервал времени и некоторая другая информация.

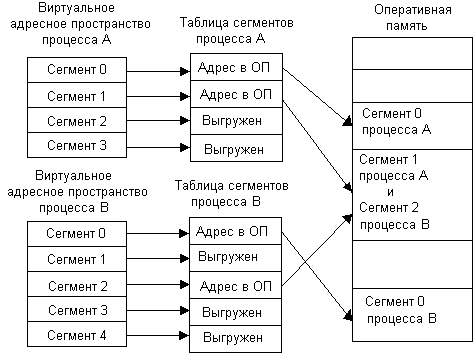

Рис. 10.7. Распределение памяти сегментами
Бит модификации указывает - было ли изменено содержимое сегмента со времени его последней загрузки в основную память. Если изменений не было, то при выгрузке сегмента нет необходимости в его повторной записи на диск.
Если виртуальные адресные пространства нескольких процессов включают один и тот же сегмент, то в таблицах сегментов этих процессов делаются ссылки на один и тот же участок оперативной памяти, в который данный сегмент загружается в единственном экземпляре.
Система с сегментной организацией функционирует аналогично системе со страничной организацией: время от времени происходят прерывания, связанные с отсутствием нужных сегментов в памяти, при необходимости освобождения памяти некоторые сегменты выгружаются, при каждом обращении к оперативной памяти выполняется преобразование виртуального адреса в физический. Кроме того, при обращении к памяти проверяется, разрешен ли доступ требуемого типа к данному сегменту.
Виртуальный адрес при сегментной организации памяти может быть представлен парой (g, s), где g - номер сегмента, а s - смещение в сегменте. Физический адрес получается путем сложения начального физического адреса сегмента, найденного в таблице сегментов по номеру g, и смещения s (рис. 10.8).
В данном случае нельзя обойтись операцией конкатенации, как это делается при страничной организации памяти. Действительно, поскольку размер страницы равен степени двойки, следовательно, в двоичном виде он выражается числом с несколькими нулями в младших разрядах. Страницы имеют одинаковый размер, а значит, их начальные адреса кратны размеру страниц и выражаются также числами с нулями в младших разрядах. Именно поэтому ОС заносит в таблицы страниц не полные адреса, а номера физических страниц, которые совпадают со старшими разрядами базовых адресов. Сегмент же может в общем случае располагаться в физической памяти, начиная с любого адреса, следовательно, для определения местоположения в памяти необходимо задавать его полный начальный физический адрес.
Использование операции сложения вместо конкатенации замедляет процедуру преобразования виртуального адреса в физический по сравнению со страничной организацией.

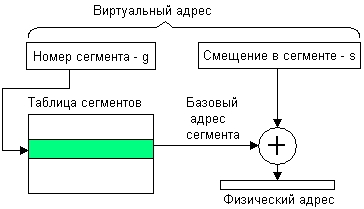

Рис. 10.8. Преобразование виртуального адреса при сегментной организации памяти
Другим недостатком сегментного распределения является избыточность. При сегментной организации единицей перемещения между памятью и диском является сегмент, имеющий в общем случае объем больший, чем страница. Однако во многих случаях для работы программы вовсе не требуется загружать весь сегмент целиком, достаточно было бы одной или двух страниц. Аналогично при отсутствии свободного места в памяти не стоит выгружать целый сегмент, когда можно обойтись выгрузкой нескольких страниц.
Но главный недостаток сегментного распределения — это фрагментация на уровне сегментов (внешняя фрагментация), которая возникает из-за непредсказуемости размеров сегментов. В процессе работы системы в памяти образуются небольшие участки свободной памяти, в которые не может быть загружен ни один сегмент. Суммарный объем, занимаемый фрагментами, может составить существенную часть общей памяти системы, приводя к ее неэффективному использованию.
Поскольку таблица сегментов имеет переменную длину, зависящую от размера процесса, то чаще всего она хранится в оперативной памяти, а не в быстрых регистрах. Использованием сегментов разного размера этот способ похож на динамическое распределение памяти. Однако в отличие от динамического распределения в этом случае сегменты могут занимать несколько разделов, которые, к тому же, могут не быть смежными.
Система с сегментной организацией функционирует аналогично системе со страничной организацией: при каждом обращении к оперативной памяти выполняется преобразование виртуального адреса в физический, время от времени происходят прерывания, связанные с отсутствием нужных сегментов в памяти, при необходимости освобождения памяти некоторые сегменты выгружаются.
Одним из существенных отличий сегментной организации памяти от страничной является возможность задания дифференцированных прав доступа процесса к его сегментам. Например, один сегмент данных, содержащий исходную информацию для приложения, может иметь права доступа «только чтение», а сегмент данных, представляющий результаты, — «чтение и запись». Это свойство дает принципиальное преимущество сегментной модели памяти над страничной.
