Расчет оборудования для водоподготовки
Определение количества и размеров фильтров.
Для определения количества и размеров фильтров следует найти объем катионита V, необходимого для снижения жесткости воды.
Фильтры для Na-катионирования 1-я ступень
,м3, (8.10)
где
- межрегенерационный период, равный
8
24ч;
общая
жесткость сырой воды,
или
- поглотительная
способность катионита:
- для сульфоугля = 280 – 300
- для катионита К4-1 = 300
- для катионита
К4-2
=
800
расчетный
расход сырой воды, идущей на ХВО, м3/ч.
м3/ч, (8.11)
Для паровой
котельной с учетом приготовления воды
на подпитку теплосети
расход исходной воды
равен
м3/ч, (8.12)
где
- паропроизводительность котла, кг/ч;
число
котлов;
доля возвращаемого
в котельную конденсата;
процент
непрерывной продувки для принятой схемы
смягчения воды, % ;
1000 – плотность воды, кг/м3
4,5 – расход воды на регенерацию катионита, м3/м3;
м3/ч, (8.13)
где 52,4 м3/МВт – приведенный объем подпиточной воды.
Приняв число
работающих фильтров
1
3
и высоту загрузки кактионита
м, определяем сечение F
и диаметр фильтра
по формулам
м2; (8.14)
м. (8.15)
По таблице 8.2 определяется действительное значение диаметра фильтра , причем выписывается из таблицы ближайшее большее значение.

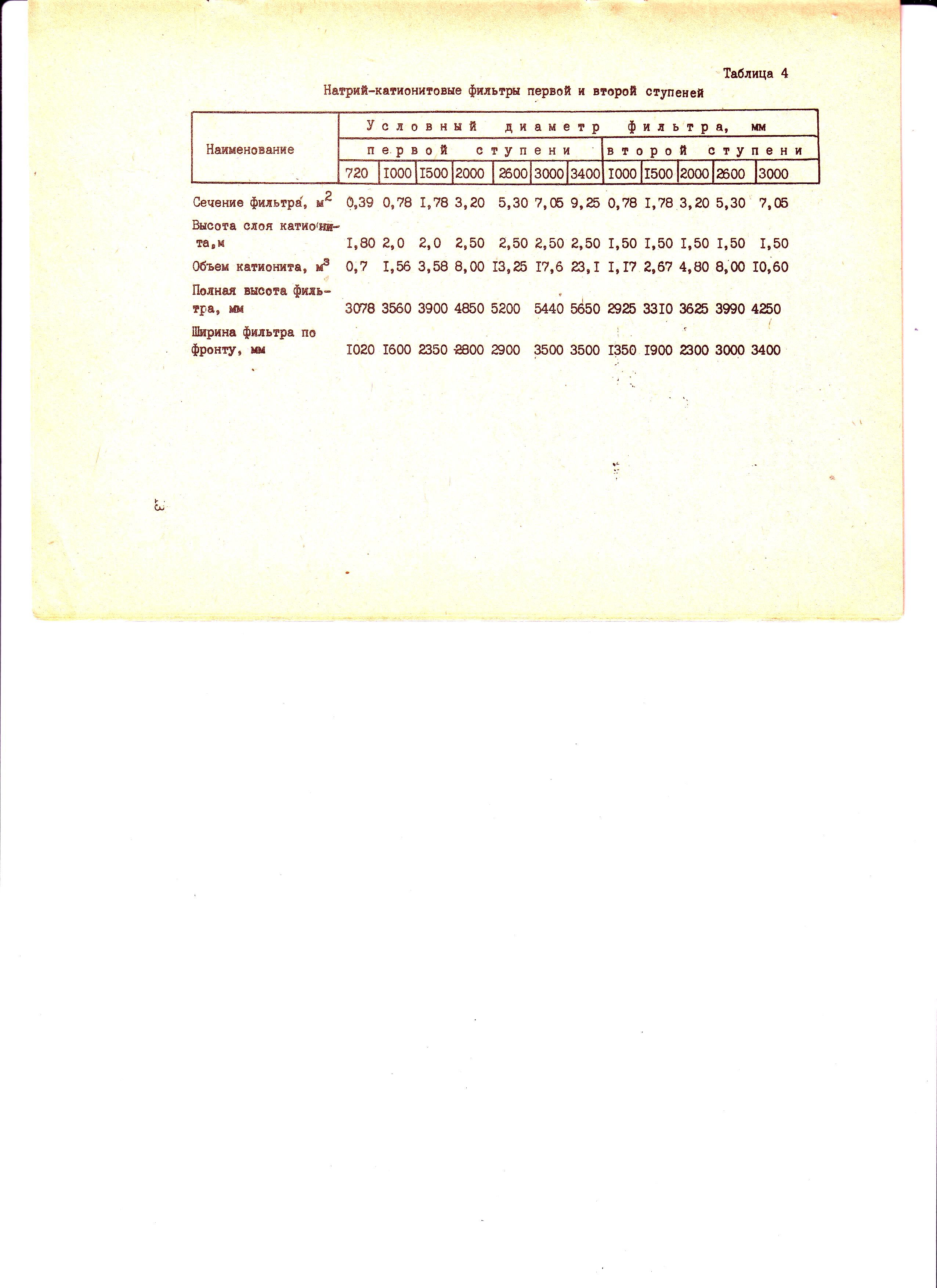

Таблица 8.2 – Натрий-катионовые фильтры первой и второй ступеней
Далее проверяется скорость фильтрации воды
м/ч. (8.16)
Допустимая скорость фильтрации на первой ступени Na-катионитовых фильтров зависит от жесткости исходной воды:
25
м/ч при
до 5
;
10 м/ч при до 15 ;
15 м/ч при до 10 .
Минимальная
скорость фильтрации равна 5 м/ч. Если
полученное значение
превышает
допустимое, следует выбрать фильтр
большего диаметра.
Действительный межрегенерационный период находят как
ч. (8.17)
Число регенераций в сутки для одного фильтра составит
, (8.18)
где 1,5 – продолжительность регенераций фильтра.
Суточное число всех регенераций равно
. (8.19)
2 ступень
Для корректировки работы фильтров 1-й ступени за ними в паровых котельных устанавливаются фильтры 2-й ступени. Допускается скорость фильтрации в них 50 м/ч. Задавшись скоростью фильтрации воды во 2-й ступени, определяют диаметр фильтра
,
м. (8.20)
Обычно принимается
число фильтров 2-й ступени
.
Для возможности отключения фильтров
на регенерацию устанавливается один
резервный фильтр. Общее число фильтров
в котельной для
Na-катионирования
воды составит
(8.21)
Считая, что на
фильтры 2-й ступени вода поступает с
остаточной жесткостью
0,1
,
число регенераций в сутки фильтров 2-й
ступени можно определить как
, (8.22)
где
высота
загрузки фильтров 2-й ступени, равная
1,5 м.
Межрегенерационный период работы фильтров найдем как
,
ч. (8.23)
Расчет оборудования для регенерации фильтров
Расход соли для регенерации одного Na-катионитового фильтра определяется как
,
кг, (8.24)
где
200
– удельный расход поваренной соли,
.
Для котельных установок средней и большой мощности применяют «мокрое» хранение соли: соль выгружают из автомашин в бетонный резервуар и заливают водой. Объем резервуара определяют из расчета 1,5 м3 на 1 т соли.
Насыщенный раствор NaCl концентрацией 25 % подают из резервуара в фильтр соленого раствора, а затем в бак, где разбавляют до концентрации 8 – 10 %.
При расходе соли в котельной менее 3 т в месяц допускается «сухое» хранение соли, а для получения раствора заданной концентрации используется солерастворители.
Объем соли на одну регенерацию составит
,
м3, (8.24)
где 1000 – насыпная масса соли, кг/м3.
Принимая высоту загрузки соли hс=0,6 м, определяют площадь и диаметр солерастворителя
,
м2; (8.25)
,
м. (8.26)
Параметры фильтров солерастворителей приведены в таблице 8.3.
Таблица 8.3 – Параметры типовых солерастворителей
Диаметр, мм |
Полезная емкость по соли, кг |
Полная высота, мм |
Высота корпуса, мм |
Вес металла, кг |
Нагру-зочный вес, т |
Рабочее давление кгс/см2 |
478 |
100 |
1725 |
1185 |
370 |
0,7 |
8 |
670 |
240 |
1550 |
1025 |
420 |
1,0 |
6 |
1030 |
550 |
1880 |
1205 |
840 |
2,0 |
6 |
При «сухом» хранении соль находится в специальном ящике, а в солерастворитель её загружают в ручную.
