4 Тепловой баланс котельного агрегата
При работе парового котла вся поступившая в него теплота расходуется на выработку полезной теплоты, содержащейся в паре и на покрытие различных теплопотерь. Суммарное количество теплоты, поступившей в котельный агрегат, называется располагаемой теплотой и обозначается Qрр. Тепловой баланс котла для 1 кг сжигаемого твердого или жидкого топлива или 1 м3 газа при нормальных условиях имеет вид
Qрр.= Q1+Q2+Q3+Q4+Q5+Q6, кДж/кг, кДж/нм3, (4.1)
где Qрр – располагаемая теплота, кДж/кг, кДж/нм3;
Q1 – полезная теплота, содержащаяся в паре, кДж/кг или кДж/нм3;
Q2,Q3,Q4,Q5,Q6, – потери тепла с уходящими газами, от химической неполноты сгорания, от механической неполноты сгорания, от наружного охлаждения, от физической теплоты, содержащейся в удаляемом шлаке, кДж/кг, кДж/нм3.
Тепловой баланс котла составляется применительно к установившемуся тепловому режиму, а потери теплоты выражаются в процентах располагаемой теплоты:
∙100,
%. (4.2)
Потеря теплоты с уходящими газами (q2) обусловлена тем, что температура продуктов сгорания, покидающих котельный агрегат, значительно выше температуры окружающего атмосферного воздуха.
Потеря теплоты от химической неполноты сгорания (q3) обусловлена появлением в уходящих газах горючих газов, продуктов неполного сгорания, например, окиси углерода СО.
Потеря теплоты от механической неполноты горения (q4) наблюдается только при сжигании твердого топлива и обусловлена наличием в очаговых остатках твердых горючих частиц.
Потеря теплоты наружного охлаждения (q5) обусловлена передачей теплоты от обмуровки агрегата наружному воздуху, имеющему более низкую температуру.
Потеря q6 в виде физической теплоты шлаков имеет место при жидком шлакоудалении, а иногда и при сухом, если сжигается высокозольное топливо.
Потеря тепла с уходящими газами определяется по формуле
,
%. (4.3)
где Iух – энтальпия уходящих газов, кДж/кг, кДж/нм3;
Iх.в – энтальпия теоретического объема холодного воздуха, кДж/кг, кДж/нм3;
αух – коэффициент избытка воздуха в уходящих газах.
Энтальпия теоретического объема холодного воздуха при температуре tх.в определяется по формуле
,
кДж/кг, кДж/нм3, (4.4)
где ср| =1,3 кДж/(Н∙м3∙К) – удельная объемная теплоемкость воздуха при постоянном давлении.
Потеря теплоты от химической и механической неполноты сгорания для различных топок и топлива принимается из приложений Б, В.
Потеря теплоты от наружного охлаждения (в %) определяется по следующей формуле для парового котла
,
%, (4.5)
где q5 ном. – потери теплоты от наружного охлаждения при номинальной нагрузке парового котла, определяемая по таблице 4.1, %;
Dном. – номинальная нагрузка парового котла, Т/ч;
D – расчетная нагрузка парового котла, Т/ч.
Потери тепла в виде физической теплоты шлаков определяются по формуле
,
%, (4.6)
где ашл=1-аун – доля золы, перешедшей в шлак.

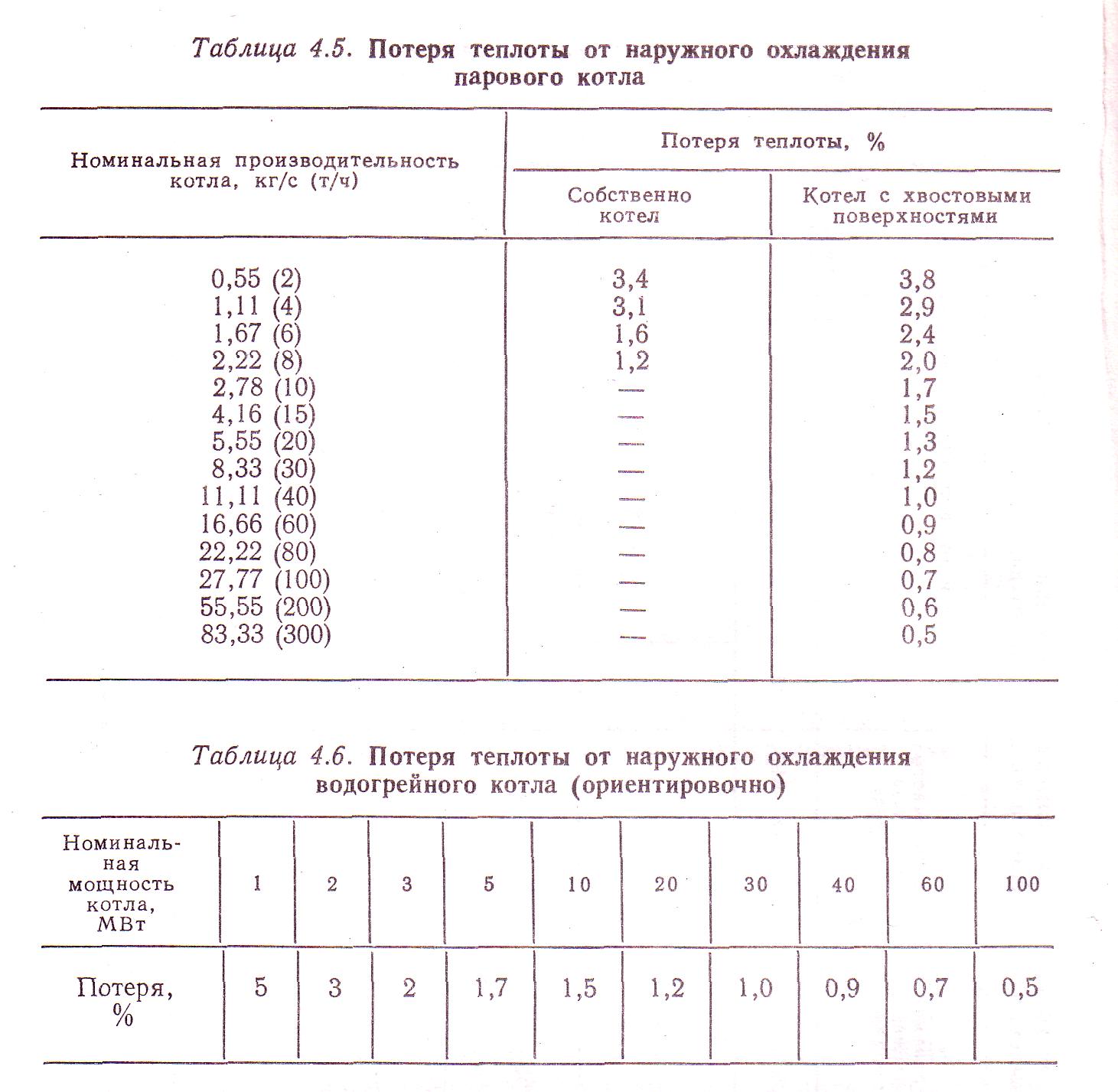

Таблица 4.1 – Потери теплоты от наружного охлаждения парового котла
Коэффициент полезного действия парового котла определяется как отношение полезной теплоты к располагаемой.
КПД брутто котельного агрегата определяется по уравнениям прямого и обратного балансов.
Уравнение прямого баланса
,
%, (4.7)
где Qп.г – полезная мощность парового котла, кВт;
Вп.г – расход топлива, кг/с, м3/с.
КПД парового котла по уравнению обратного баланса определяется по формуле
,
%, (4.8)
При тепловом расчете парового котла тепловой баланс составляется для определения КПД брутто и расчетного расхода топлива.
Расчет выполняется в следующей последовательности:
1. Определяется располагаемая теплота. Для твердого и жидкого топлива
Qрр=Qнр+Qв.вн+iтл+Qф+Qк, кДж/кг, (4.9)
где Qнр – низшая теплота сгорания рабочей массы твердого и жидкого топлива, кДж/кг, принимается по приложениям Г, Д;
Qв.вн – теплота, внесенная в котельный агрегат воздухом при подогреве его вне агрегата отборным паром, отработанным паром или другим теплоносителем в калорифере, установленном перед воздухоподогревателем, кДЖ/кг, кДж/нм3;
iтл – физическая теплота, внесенная топливом, кДж/кг;
Qф – теплота, вносимая в агрегат при паровом распыливании жидкого топлива, кДж/кг;
Qк – теплота, затраченная на разложение карбонатов (учитывается только при сжигании сланцев).
Физическая теплота топлива учитывается только при его предварительном подогреве от постороннего источника теплоты. Теплосодержание топлива рассчитывается по формуле
iтл=стл∙tтл, кДж/кг, (4.10)
где tтл – температура топлива, ºС;
стл – удельная теплоемкость топлива, кДж/(кг∙К).
Для мазута температура топлива составляет 90÷130 ºС в зависимости от его вязкости.
Удельная теплоемкость мазута рассчитывается по формуле
стл=1,74+0,0025 tтл, кДж/(кг∙К). (4.11)
Теплота, вносимая в агрегат через форсунку при паровом распыливании жидкого топлива
Qф=0,35(iф-2520), кДж/кг, (4.12)
где iф – энтальпия пара, расходуемого на распыливание топлива, кДж/кг.
Теплота, затраченная на разложение карбонатов
Qк=40,74∙k(СО2)кр, кДж/кг, (4.13)
где k – коэффициент разложения карбонатов (при слоевом сжигании равен 0,7, при камерном – 1,0;
(СО2)кр – содержание диоксида углерода в карбонатах в рабочей массе, %.
2. Определить (только при сжигании твердого топлива) потерю теплоты от механической неполноты горения. Значение потери от механической неполноты сгорания для различных топок и топлива приведены в приложении Б.
3. Определить теплопотери с уходящими газами по формуле (4.3).
Для парогенераторов низкого давления с хвостовыми поверхностями нагрева температуру уходящих газов рекомендуется принимать не менее следующих значений: tух, ºС
-
Угли с приведенной влажностью 0,7 кг∙102/МДж и природный газ
120-130
Угли с приведенной влажностью 1–5 кг∙102/МДж
140-150
Мазут
150-160
Торф и древесные отходы при установке воздухоподогревателя
170-190
4. Определить потерю тепла от химической неполноты сгорания. Значения этих потерь для различных топлив и топок приведены в приложениях Б, В.
5. Определить потерю тепла от наружного охлаждения по формуле (4.5).
6. Вычислить полезную мощность парового котла по формуле
Qп.г=Dн.п(iн.п–iп.в)+0,01∙р∙Dн.п(iкип–iп.в), кВт, (4.14)
где Dн.п – расход выработанного насыщенного пара, кг/с;
iн.п, iп.в, iкип – энтальпия питательной воды на входе в экономайзер, насыщенного пара и кипящей воды в барабане котла соответственно, кДж/кг;
р – процент непрерывной продукции парового котла, %, учитывается при р≥2 %.
7. Определить потерю теплоты в виде физической теплоты шлаков по формуле (4.6).
8. Вычислить КПД брутто парового котла по уравнению обратного теплового баланса
, %, (4.15)
9. Рассчитать расход топлива, передаваемого в топку парового котла по уравнению прямого теплового баланса
,
кг/с, м3/с, (4.16)
10. Определить расчетный расход топлива:
а) для твердого топлива
,
кг/с; (4.17)
б) для газа и мазута
,
кг/с; м3/с.
11. Для последующих расчетов определить коэффициент сохранения тепла
. (4.18)
