Внешние устройства

Модем

М одем - это устройство сопряжения компьютера и обычной телефонной линии. Компьютер вырабатывает цифровые данные (последовательность двоичных 0 и 1 ), а по телефонным линиям информация передается в аналоговой форме (т.е. уровень сигнала меняется непрерывно). При передаче модемы преобразуют путем модуляции цифровые сигналы компьютера в аналоговые сигналы телефонной линии , а при приеме демодулируют сигналы линии в цифровую форму. Модемы передают сигналы со скоростью, измеряемой в бодах (1 бод = 1 бит в секунду). Средняя скорость передачи по обычным телефонным каналам равна 28800-33600 бод. Модемы могут быть встроенными (вставляются в системный блок) и внешними (подключаются через последовательный порт)

П ринтеры

Принтеры -это устройства предназначенные для вывода на "твердые" носители (в основном - на бумагу) копий документов. Различают матричные, лазерные, струйные принтеры.

О сновной узел матричного принтера - печатающая головка- представляет собой обойму, несущую тонкие металлические стержни (иглы). Головка движется вдоль строки, а стержни в нужный момент ударяют по бумаге через красящую ленту. Чем больше игл в обойме .тем выше качестро печати. (9,24,48- игольчатые принтеры). Качество печати у таких принтеров невысокое.

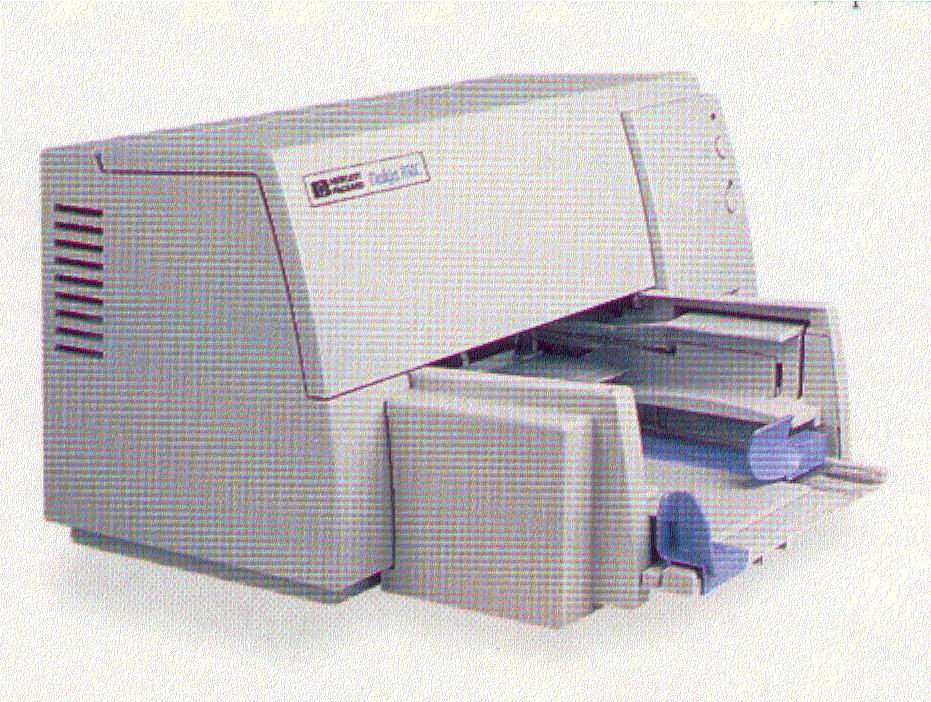

В струйных принтерах изображение формируется микрокаплями специальных чернил, выбрасываемых на бумагу через миниатюрные сопла. Качество печати таких принтеров более высокое, чем у матричных и в них проще реализуется цветная печать.

Лазерные принтеры обеспечивают в настоящее время наилучшее качество печати .Изображение сначала формируется на специальном барабане в виде совокупности статических зарядов. К заряженным точкам поверхности барабана прилипает краситель (тонер) , и изображение становится видимым. Затем оно оттиском переносится на бумагу и закрепляется на ней мощным, но кратковременным прогревом.

Сканеры

Н ередко возникает необходимость ввести в ЭВМ с печатного оригинала текст и / или графическое изображение для его последующей обработки. Специальные устройства - сканеры- способны читать текст и преобразовывать его в "электронную картинку". Затем специальная программа дешифрует эту картинку в текстовый файл. Оригинал укладывают на стекло, под которым движется оптико-электронное считывающее устройство. В барабанных сканерах оригинал через входную щель втягивается барабаном в транспортный тракт и пропускается мимо неподвижного считывающего устройства. Ручной сканер необходимо вручную плавно перемещать по поверхности оригинала.

Подключение устройств через USB-интерфейс.

В настоящее время появляется все больше периферийных устройств, но для их подключения на материнской плате всего три - пять слотов Подключение внутренних устройств имеет еще один недостаток — необходимость открывать корпус компьютера. Решившийся на эту операцию пользователь должен не только уметь держать в руках отвертку, но зачастую также устанавливать перемычки и конфигурировать BIOS (и делать это правильно).

Для радикального решения этой проблемы группа ведущих компаний в области ПК и коммуникаций (Compaq, DEC, IBM, Intel, Microsoft, NEC и Northern Telecom) разработала и предложила новый стандарт внешней шины — USB (Universal Serial Bus — Универсальный Последовательный Интерфейс).

Он предназначен для подключения к ПК любой периферии со скоростью обмена не более 12Мбит/с.

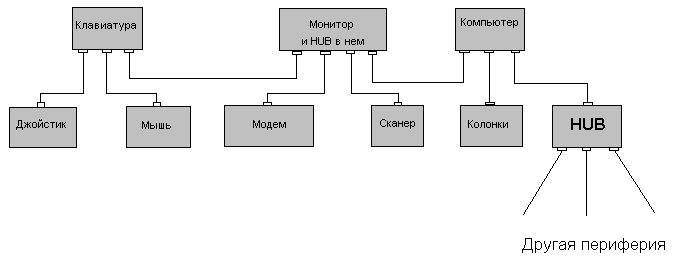

Пример правильного соединения периферийных устройств с USB - интерфейсом.

Одно из основных преимуществ USB-интерфейса состоит в том, что он позволяет подключаться к концентратору (HUB). Эти концентраторы имеют кабели длиной 1,2–1,8м. Один конец кабеля подсоединяется к USB-порту компьютера, а второй — к концентратору, устройству с шестью или восемью портами USB, к которому подключается периферия. Некоторые устройства, например мониторы, могут быть сами оснащены концентраторами. За счет подключения к концентратору USB позволяет добавлять в систему (теоретически) более 200 периферийных устройств. USB - интерфейс напоминает своего рода удлинитель с множеством розеток.

Производители оборудования уже создали устройства с USB- интерфейсом: клавиатуры, мыши, джойстики, матричные, лазерные и струйныепринтеры, цифровые фотокамеры, модемы и т.д., которые могут подкдючаться к компьютеру таким образом.
