Вопрос 1. Как, используя эквивалентные схемы цепи для , и , определить значения на этих частотах и проконтролировать результаты эксперимента? Приведите схемы замещения для этих частот.

7.2.1.2. Исследование резонанса напряжений и АЧХ контура с большими потерями

С оберите схему, изображенную на рис. 7.5.

Потери в этом контуре определяются сопротивлением . При этом методика исследования такая же, как в 7.2.1.1. Результаты измерений занесите в таблицы, аналогичные табл. 7.1 и 7.2. Поскольку для этой цепи график АЧХ является более плавным рекомендуется в Поскольку цепи является более плавной диапазоне 2 – 30 кГц изменять частоту через 2 к Гц. По результатам измерений в табл. 7.1 вычислите лишь и . Постройте график аналогично предыдущему пункту исследований.

Вопрос 2. В чем сходство и в чем различие данных, измеренных и рассчитанных в 7.2.1 и 7.2.2?

7.2.3. Исследование влияния емкости на характеристики контура

Соберите схему, изображенную на рис. 7.6.

Проведите измерения, аналогичные 7.2.1.2, изменяя частоту в диапазоне от 2 до 15 кГц через 1 кГц, причем в диапазоне 5 – 9 кГц – через 0,5 кГц. Заполните таблицы, аналогичные табл. 7.1 и 7.2. Произведите расчеты параметров контура и построения графиков.

Вопрос 3. В чем сходство и в чем различие данных 7.2.2 и 7.2.3? Почему диапазон изменения частоты другой?

7.3. Исследование резонанса токов и ачх параллельного контура

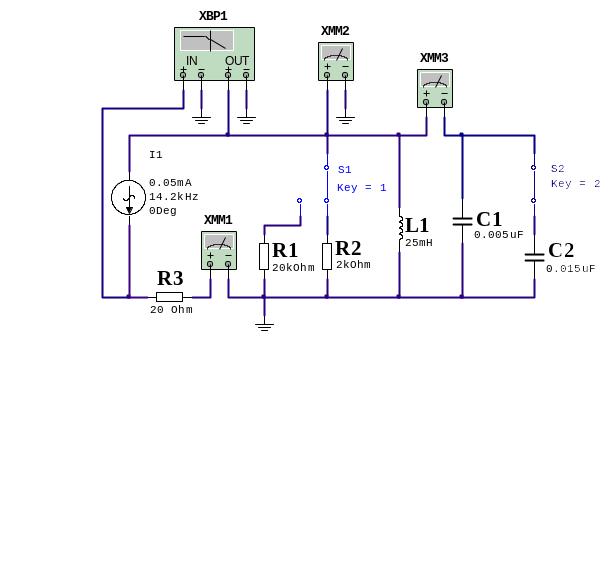

Загрузите из файла Лаб.раб.7_резонанс_токов_last.ms7 схему для исследования параллельного контура (рис. 7.7). В открывшемся окне появится схема параллельного контура с подключенными к ней измерительными приборами. Для питания цепи используется источник синусоидального тока I1. Параметры источника устанавливаются в диалоговом окне, которое открывается после двойного щелчка левой клавиши мыши по изображению источника. Амплитуда тока (Current{Pk}) устанавливается Частота источника тока {Frequency(F)} задается дискретно с клавиатуры компьютера Измерение напряжения в цепи осуществляется вольтметром XMM2, а токов – амперметрами XMM1, XMM3. Для снятия частотных характеристик используется плоттер (ХВР1).

Рис. 7.7

7.3.1. Исследование резонанса токов и АЧХ параллельного контура с малыми потерями

Соберите схему ( ), изображенную на рис. 7.8.

Рис. 7.8

Потери в схеме контура объясняются не идеальностью элементов и характеризоваться сопротивлением потерь так что в данном случае в цепи на рис. 7.1, б имеем .

Кнопкой на панели инструментов активизируйте цепь. Исследуйте частотные характеристики контура с помощью плоттера (ХВР1), открыв его экран двойным щелчком мыши по изображению плоттера. Нажмите кнопку Reverse, чтобы получить белый фон экрана. Исследуйте ФЧХ входного сопротивления контура в диапазоне частот установив параметры плоттера как было указано в п.7.2.1. Определите резонансную частоту контура при скачке ФЧХ. Результат измерения занесите в табл. 7.3.

Исследуйте аналогично в том же диапазоне частот АЧХ входного сопротивления контура. Определите его полосу пропускания и добротность. Установив на источнике тока резонансную частоту измерьте параметры, указанные в табл. 7.3.

Таблица 7.3

Измеряют при резонансе				Вычисляют
I, мА	, В	, кГц	, мА	Q	G, См	, Ом	, Ом	L, Гн	C, мкФ

Для получения АЧХ входного сопротивления от частоты проведите измерения напряжения в диапазоне частот Рекомендуется изменять частоту через 1 кГц в диапазоне 10 – 13 кГц, через 0,5 кГц в диапазоне 13 – 15 кГц и далее снова через 1 кГц. Результаты измерений занесите в табл. 7.4, в которую также необходимо перенести значение при из табл. 7.3.

Таблица 7.4

Измеряют		Вычисляют
f, кГц	U, В	, Ом

Рекомендуется, определив дополнительно две частоты, при которых вычислить добротность контура, используя (7.11).
