3.2 Плунжерные насосы
Плунжерные насосы отличаются от поршневых конструкцией рабочего органа. Вместо поршня они имеют плунжер, представляющий собой полый цилиндр, движущийся в уплотняющем сальнике не касаясь внутренних стенок рабочей камеры. По гидравлическим параметрам поршневые и плунжерные насосы одинаковы. В эксплуатации плунжерные насосы несколько проще, так как у них меньше изнашиваемых деталей (отсутствуют поршневые кольца, манжеты и пр.).

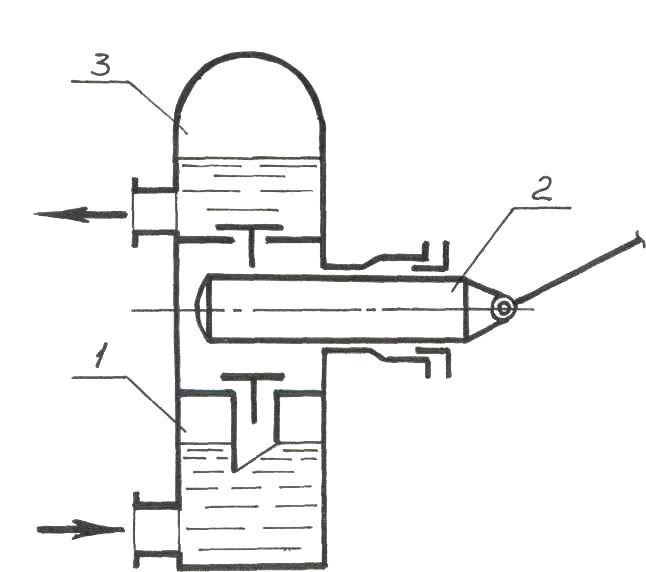

Рисунок 27 - Схема плунжерного насоса
Несомненными достоинствами поршневых и плунжерных насосов являются высокий КПД и возможность подачи незначительных объемов жидкости под сколь угодно большим давлением.
В то же время неравномерность подачи, сложность соединения с приводным двигателем, наличие легко изнашивающихся клапанов, тихоходность, а следовательно, большие размеры и масса исключают возможность их применения на современных высокопроизводительных насосных станциях систем водоснабжения и канализации.
Лишь чрезвычайно редко вертикальные поршневые насосы еще применяются для подъема воды из скважин малого диаметра (до 200 мм). Модифицированные поршневые насосы предназначены для подачи бетона и растворов при производстве строительных работ. Подача серийно выпускаемых поршневых насосов меняется от 1 до 150 м3/ч при напорах до 200 м.
3.3 Диафрагменные насосы
Диафрагменные насосы имеют вместо поршня гибкую диафрагму (мембрану) из кожи, прорезиненной ткани или из синтетического материала и работают по принципу поршневых насосов.
Диафрагменные насосы не имеют трущейся пары цилиндр-вытеснитель, поэтому могут быть использованы для перекачивания загрязненных жидкостей. Они используются для откачки воды из колодцев, камер, котлованов водопроводной сети. Насосы выпускаются с ручным приводом, электроприводом и приводом от двигателя внутреннего сгорания.
3.4 Шестеренные насосы
Роторные насосы получили распространение главным образом для осуществления небольших подач жидкости. По особенностям конструкции рабочих органов роторные насосы можно подразделить на зубчатые (в том числе шестерённые), винтовые, шиберные, коловратные, аксиально- и радиально-поршневые, лабиринтные и др. Каждый из них имеет свои разновидности, но объединяющий их признак — общность принципа действия, в основном аналогичного действию поршневых насосов.
Роторные насосы отличаются отсутствием всасывающего и нагнетательного клапанов, что является их большим преимуществом и упрощает конструкцию. Зубчатый насос с внешним зацеплением двух шестерён - наиболее распространенный - всасывает жидкость при выходе зубьев одного колеса из впадин другого и нагнетает ее при входе зубьев одной шестерни в зацепление с другой. Зубчатые насосы снабжаются предохранительным клапаном, который при достижении максимально допустимого давления перепускает жидкость со стороны нагнетания на сторону всасывания. Зубчатые насосы используют для подачи нефтепродуктов и др. жидкостей без абразивных примесей.

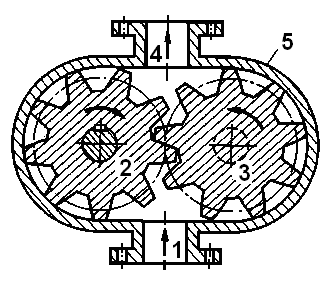

Шестеренный насос схематически изображен на (рис. 28). Рабочим органом насоса являются две шестерни: ведущая и ведомая, размещенные в корпусе с небольшими радиальными и торцовыми зазорами.
При вращении колес в направлении, указанном стрелками, жидкость поступает из полости всасывания во впадины между зубьями и перемещается в
напорную полость.
Подача шестеренного насоса, состоящего из двух колес одинакового размера, определяется выражением
где f
- площадь поперечного сечения впадины
между зубьями;
-
длина зуба шестерни; z
– число зубьев.
Шестеренные насосы обладают реверсивностью, т.е. при изменении направления вращения шестерен они изменяют направление потока в трубопроводах, присоединенных к насосу.
Рисунок 28 - Шестеренный насос
1 - полость всасывания; 2 - ведущая шестерня; 3 - ведомая шестерня;
4 - напорная полость; 5 - корпус.
