2.4 Воздушные подъемники

Воздушный подъемник, или как его еще называют эрлифт, состоит из вер­тикальной трубы, погружаемой под уровень воды в скважине или в приемном резервуаре. Внутри трубы проходит воздуховод, по которому сжатый воздух подается компрессором и распыляется с по­мощью форсунки, находящейся на глубине Н_п ниже уровня воды в скважине. Плотность образующей­ся при этом воздушно-водяной смеси значительно меньше плотности воды , в результате чего смесь поднимается по трубе над уровнем воды в скважине на высоту Н по принципу сообщающихся сосудов в условиях равновесия.

Просто­та устройства, легкий уход и на­дежность работы эрлифтов позволя­ют им при определенных условиях успешно конкурировать с центробеж­ными насосами при подъеме воды из глубоких скважин, подаче хими­ческих реагентов и ила на водо­проводных и канализационных очист­ных сооружениях. Однако необходи­мость большого заглубления форсун­ки и малый КПД установки застав­ляют каждый раз обосновывать при­нимаемое решение технико-экономи­ческим сравнением вариантов с ис­пользованием насосов различных ти­пов.

2.5 Шнековые насосы

Основным рабочим органом водо­подъемников этого типа является шнек, представляющий собой вал с навитой на него спиралью (рис. 24). Как пра­вило, шнек выполняют с трехзаходной спиралью, что обеспечивает по­дачу воды и равнопроточность шнека при любом угле поворота. Шнек, установленный наклонно, вращается в лотке, выполняемом обычно из бетона. Линейная скорость кромок шнека 2-5 м/с соответствует часто­те вращения 20-100 мин^-1 в за­висимости от диаметра шнека. Для получения такой частоты вращения приводной электродвигатель соеди­няют с валом шнека через редуктор или через клиноременную передачу.

Угол наклона шнека принимают 25-30°, что при обычной длине шнека

10-15 м обеспечивает высоту подъема 5—8 м. Чем больше подача подъемника, тем больше должно быть поперечное сечение шнека, а это увеличивает его жесткость. Поэтому при большей подаче можно принимать большую длину шнека, увеличивая тем самым высоту подъема.

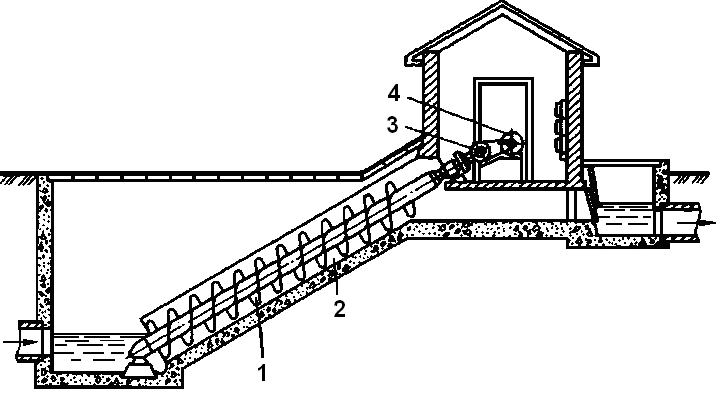

Рисунок 24 - Шнековый насос

1 - шнек; 2 - лоток; 3 – передача;4 - электродвигатель

Подача шнековых насосов колеблется от 15 до 5000 л/с при высоте подъема 6-8 м. Эти насосы весьма эффективны при перекачи­вании сточных вод и осадка на небольшую высоту (5-8 м).

Средний КПД шнекового насоса составляет около 0,7-0,75 и остается практически постоянным в большом диапазоне изменения подачи.

3 Конструкции и принцип действия объемных насосов

У объемных насосов движение рабочего органа может быть воз­вратно-поступательным или враща­тельным, поэтому их разделяют на две группы: к первой группе относят­ся поршневые, плунжерные и диафрагменные насосы; ко второй — шестеренные, винтовые и др.

3.1 Поршневые насосы и их классификация

Поршневые насосы отличаются большим разнообразием конструкций и широтой применения.
