Обработка результатов испытаний

1. Результаты расчетов кавитационных запасов для подач Q_min, Q _ном, Q_max проводятся в трех таблицах, имеющих форму таблицы 6.4

Таблица 6.4

Обработка результатов испытаний

Величина	Номер опыта
	1	2	3	4	…	14
Подача насоса Qi, м3/с
Показание вакуумметра НВАК = , м
Показания манометра НМАН = , м

продолжение таблицы 6.4

Скорость в напорном трубопроводе ,м/с
Скоростной напор в напорном трубопроводе , м
Скорость во всасывающем трубопроводе , м/с
Скоростной напор во всасывающем трубопроводе , м
Разность скоростных напоров , м
Напор насоса , м
Кавитационный запас , м

Результаты расчетов кавитационного запаса

2. На основании результатов расчета кавитационного запаса ∆h строят три срывные кавитационные характеристики центробежного насоса Н = f(∆h) для подач Q _max, Q _ном, и Q_min (при Q = const и n = const). По ним определяют величину ∆ h_кр (рис. 6.1.) – 2% падения напора Н.

3. По формулам 27 и 28 подсчитывают значение допустимого кавитационного запаса h_доп и вакуумметрической высоты всасывания Н для подач Q_max, Q_ном, и Q_min (табл. 6.5) и строят кавитационные характеристики насоса Q – h_доп.

Таблица 6.5

Результаты расчетов допустимых кавитационного запаса и

вакуумметрической высоты всасывания

Величина	Значение величин
	Qmin	Qном	Qmax
Критический кавитационный запас, , м
Допустимый кавитационный запас , м
Допустимая вакуумметрическая высота всасывания , м

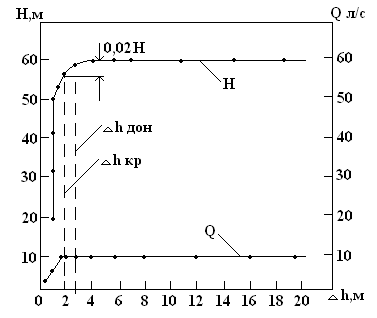

Рис. 6.1. График зависимости Н=f(∆h_кр)

ЛАБОРАТОРНАЯ РАБОТА №7

Тема: «ИСПЫТАНИЕ НАСОСНОЙ УСТАНОВКИ

С ДВУМЯ ПАРАЛЛЕЛЬНО И ПОСЛЕДОВАТЕЛЬНО РАБОТАЮЩИМИ ЦЕНТРОБЕЖНЫМИ НАСОСАМИ»

Цель работы :

1. Определить общие напорные характеристики Н = f(Q) двух параллельно и последовательно работающих насосов по результатам отдельных и совместных испытаний.

2.Уяснить связь между этими характеристиками и напорными характеристиками Н = f (Q) отдельно работающих насосов.

Основные определения и соотношения:

Параллельная работа насосов

Работа нескольких насосов на общий трубопровод называется параллельной работой насосов. Такая работа целесообразна при значительных изменениях потребляемых расходов в системах

Характеристика Н = f(Q) при совместной работе насосов строится сложением подач насосов при одинаковых напорах. Бывают случаи, когда параллельная работа насосов нецелесообразна или вообще невозможна. Например, когда режимные точки не падают в рекомендуемую для использования, чтобы неблагоприятно и по энергетическим (низкий КПД) и по кавитационным условиям.

Общий напор параллельно работающих насосов H_1.2, вычисляется по следующей формуле

(27)

Если насосы имеют близкие характеристики Н = f (Q) и мало отличающиеся друг от друга потери напора от напорных патрубков до общего напорного трубопровода, то при одинаковых внутренних диаметрах всасывающих трубопроводов и общего напорного трубопровода d_В = d_Н общий напор при параллельной работе находят следующим образом:

(28)

поскольку 0,5 = , так как

₍₂₉₎

_{где Q – расход воды в общем напорном трубопроводе, м3/с;}

_{Q1 – подача насоса №1, м3/с; Q2 – подача насоса №2, м3/с.}
