2.3. Анализ моделей-аналогов

На основе анализа направлений моды и требований к проектируемому изделию, изложенных в п.1.2, студент разрабатывает 4-5 моделей-аналогов. Модели-аналоги должны иметь различное художественно-конструктивное решение, но быть одного назначения и соответствовать требованиям, разработанным в техническом задании.

В этом разделе представляется рабочие эскизы моделей-аналогов в цвете.

В рабочем, или как его еще называют конструктивном, эскизе подробно изоб­ражается конструктивная схема изделия: линии по­кроя и все членения, которые строят форму. Этот эскиз всегда ориентирован на ту или иную пластику материалов, из которых задуманная форма должна быть изготовлена.

На рабочем эскизе изделие показывает­ся в различных ракурсах: вид спереди, сзади, иногда сбоку. Если модель имеет какие-ни­будь сложные и оригинальные детали, они изобража­ются на конструктивном эскизе в виде укрупненных фрагментов.

Рабочие эскизы дают исчерпывающую информацию о конструктивных особенностях формы, ее покрое, пропорциях, члене­ниях и деталях, пластике линий, обусловленной пла­стическими свойствами конкретных материалов. Кро­ме того, рабочий эскиз дает полное представление о местонахождении и характере декоративной отделки, определяющей композиционный строй изделия. Обычно в правом верхнем углу эскиза при­крепляются небольшие образцы тканей.

Иногда рабочие эскизы содержат поясняющие тек­сты с указанием подробностей выполнения отдельных конструктивных узлов и декоративной отделки, а также уточнением комбинации тканей с другими швей­ными материалами и используемой фурнитуры (рис.1).

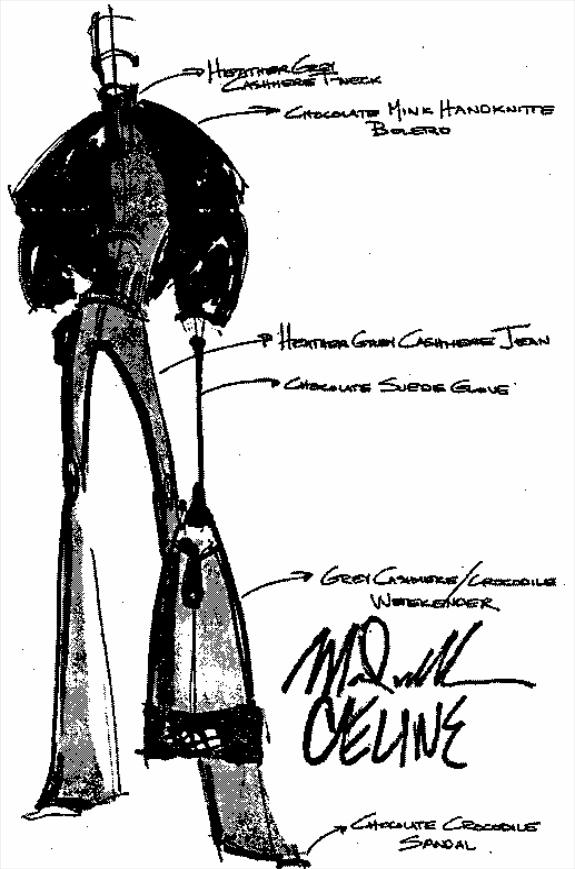

Рис. 1. Рабочий эскиз СЕLINЕ

Анализ моделей-аналогов представляется в форме таблицы (табл. 4).

В графе 2 представляется эскиз модели без фигуры в виде линейно-конст­руктивной схемы. В графе 3 дается наименование, а в графе 4 представляются схематические чертежи деталей, составляющих изделие; в графе 5 дается наименование всех срезов деталей.

Таблица 4

Анализ художественно-конструктивного решения моделей аналогов

Порядковый номер модели	Эскиз модели	Составляющие детали
		наименование детали	схематический чертеж детали	наименование срезов
1	2	3	4	5

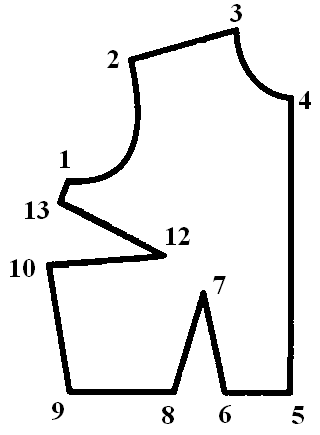

1.		полочка		1-2 – срез проймы 2-3 – плечевой срез 3-4 – срез горловины 4-5 – средний срез 5-6, 8-9 – срез низа 6-7, 7-8 – срезы талиевой вытачки 9-10, 13-1 – боковой срез 10-12, 12-13 – срезы нагрудной вытачки
		спинка
		рукав
		воротник
		другие детали

В выводе по данному разделу должна быть указана модель, принятая для дальнейшего исполнения.
