4.3. Протекторная защита резервуаров от внутренней коррозии

Протекторная защита осуществляется гальваническими анодами (протекторами) (рис. 4.7 а, б, в) из металла или сплава с меньшим по сравнению со сталью электродным потенциалом, контакт которых с резервуаром смещает потенциал последнего в отрицательную сторону, что подавляет коррозию.

а)

б) в)

Рис. 4.7. а), б), в) Магниевые протекторы

Схемы протекторной защиты внутренней поверхности РВС приведены на рис. 4.8 (при уровне водной фазы в РВС до 2 м) и рис. 4.9 (при уровне водной фазы более 2 м).

Протекторы устанавливаются на днище РВС горизонтально в виде сборки (гирлянды) стержней, соединенных друг с другом сваркой по выступающим концам армирующей проволоки. Сборка укладывается свободно, концентрическими витками, с расчетным шагом между ними в радиальном направлении (рис. 4.8 и 4.9). Каждый горизонтальный протектор (стержень) изолируют от днища резервуара в двух точках изолирующими стойками, из полиэтиленовых труб.

Часть протекторов, расположенных на двух взаимно перпендикулярных диаметрах на днище, снабжена фиксирующими скобами для предотвращения поперечного смещения. Изолирующие стойки остальных протекторов устанавливают на днище свободно, без фиксирующих скоб.

При первой схеме (рис. 4.8) протекторную сборку, образованную последовательным соединением нескольких протекторных стержней между собой, размещают на днище РВС горизонтально концентрическими кольцами, соединенными между собой последовательно (конец первого витка соединяется с началом второго и т.д.). Протекторную сборку в нескольких местах с расчетным шагом по длине сборки электрически соединяют с дренажными кабелями, которые прокладывают до распределительной коробки (РК), размещенной на крышке люка резервуара, и электрически соединяют с корпусом РВС в РК.

Рис. 4.8. Схема протекторной защиты внутренней поверхности резервуара с уровнем водной фазы менее 2 м:

1 – днище РВС; 2 – протектор; 3 – дренажные кабели; 4 – распределительная коробка; 5 – добавочные сопротивления; 6 – узел замера потенциала; 7 – стальной измерительный электрод (СИЭ); 8 – фиксирующая скоба

Рис. 4.9. Схема протекторной защиты внутренней поверхности резервуара с уровнем водной фазы более 2 м:

1 – днище РВС; 2 – протекторы 1-ой группы; 3 – протекторы 2-ой группы; 4 – дренажные кабели; 5 – распределительная коробка; 6 – добавочные сопротивления; 7 – узел замера потенциала; 8 – СИЭ: 9 – фиксирующая скоба

При второй схеме (рис. 4.9) протекторная защита осуществляют с помощью двух протекторных групп, каждая из которых состоит из вертикально и горизонтально расположенных протекторных сборок. Первая группа содержит вертикальные протекторы, закрепленные на центральной стойке, и горизонтальную сборку на днище, выполненную аналогично.

Вертикальные протекторы первой группы соединяются между собой и с ближайшим витком горизонтальной протекторной сборки стальной проволокой.

Первую группу электрически соединяют с корпусом РВС посредством дренажных кабелей аналогично.

Вторая группа содержит вертикальные протекторы, закрепленные на боковой стенке РВС, и горизонтальную сборку протекторов на днище в виде внешнего замкнутого кольца, расположенного на расстоянии 250…300 мм от боковой стенки.

Вертикальные протекторы второй группы, каждый в отдельности, соединяются с внешним кольцом в ближайшей точке.

Вторую группу электрически соединяют с корпусом РВС в РК одним дренажным кабелем, присоединенным к ближайшей от РК точке внешнего кольца.

Каждый протектор изолируют от поверхности РВС изолирующими стойками или прокладками (схемы установки протекторов на днище и боковой стенке (рис. 4.10))

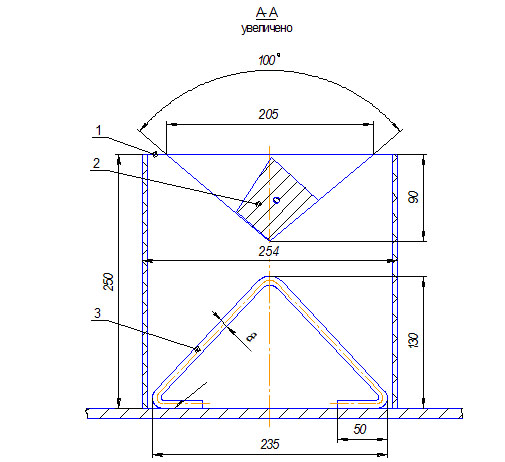

Рис. 4.10. Схема установки протекторных стержней на днище РВС:

1 - изолирующая стойка

(полиэтиленовый

патрубок);

2 – протектор;

3 - фиксирующая скоба
