Динамика годовых показателей разработки залежи при этом режиме имеет следующие особенности (рис. 5). Пластовое давление интенсивно снижается на протяжении всего периода разработки, в результате чего разница между значениями давления насыщения и текущим пластовым давлением со временем нарастает. Промысловый газовый фактор некоторое время остается постоянным. Затем с увеличением количества выделяющегося газа фазовая проницаемость для него возрастает и значение промыслового газового фактора увеличивается до значений, в несколько раз превышающих пластовое газосодержание. Это обусловлено тем, что в скважины поступает газ, выделившийся из нефти, не только извлекаемой на поверхность, но и остающейся в пласте.

Дегазация пластовой нефти может приводить к существенному повышению

еевязкости. Позже вследствие дегазации пластовой нефти происходит уменьшение и промыслового газового фактора — до нескольких кубометров на 1 м3. В общей сложности за весь период разработки среднее значение промыслового газового фактора намного (в 4 —5 раз и более) превышает начальное газосодержание пластовой нефти. Добыча нефти после достижения

еемаксимального уровня сразу же начинает снижаться, т.е. II стадия разработки продолжается обычно всего один-два года. Нефть добывают практически без воды.

Для режима характерно образование возле каждой скважины узких воронок депрессии, что вызывает необходимость размещения добывающих скважин более плотно, чем при режимах с вытеснением нефти водой. Конечный коэффициент извлечения нефти не превышает 0,2 — 0,3, а при небольшом газосодержание нефти имеет и меньшие значения — 0,1-0,15.

11

vk.com/club152685050 | vk.com/id446425943

Рис.5. Динамика основных показателей разработки нефтяной залежи при режиме растворенного газа.

Давление: рпл — пластовое, рнас — насыщения; годовые отборы: qн — нефти; G — промысловый газовый фактор; kизвл.н — коэффициент извлечения нефти

Рассматриваемый режим отмечался на целом ряде залежей Северного Кавказа, Сахалина и др.

Гравитационный режим.

Гравитационный режим — это режим, при котором нефть перемещается в пласте к скважинам под действием силы тяжести самой нефти. Этот вид

12

vk.com/club152685050 | vk.com/id446425943

энергии может действовать, когда другими ее видами залежь не обладает. Режим может быть природным, но чаще проявляется после завершения действия режима растворенного газа, т.е. после дегазации нефти и снижения пластового давления. Его проявлению способствует значительная высота залежи. Нефть в пласте стекает в пониженные части залежи. Дебит скважин в целом низок и возрастает с понижением гипсометрических отметок интервалов вскрытия пласта. Дебит присводовых скважин постепенно уменьшается в результате "осушения" пласта. По той же причине сокращается объем залежи. Динамика годовой добычи нефти при этом режиме показана на рис. 6, б.

Нефть отбирается очень низкими темпами — менее 2 — 1 % в год от начальных извлекаемых запасов. Силы тяжести в пласте действуют очень медленно, но за их счет в течение длительного времени может быть достигнут высокий коэффициент извлечения нефти — с учетом коэффициента извлечения, полученного при предшествующем режиме растворенного газа, вплоть до 0,5. Пластовое давление при рассматриваемом режиме обычно составляет десятые доли мега-паскалей, газосодержание пластовой нефти — единицы кубометров в 1 м3.

13

vk.com/club152685050 | vk.com/id446425943

Рис.6. Пример разработки нефтяной залежи при природном гравитационном режиме.

а — изменение объема залежи в процессе разработки; б — динамика годовых отборов нефти qН; 1—3 — последовательные границы нефтенасыщения пласта (в результате "осушения" верхней части залежи); стрелками показано направление фильтрации нефти; остальные условные обозначения см. на рис. 1, 4

Гравитационный режим в практике разработки месторождений использовался на Сахалине и в других районах до перехода к массовому внедрению искусственного воздействия на пласты. При прогрессивных системах разработки, когда она завершается при высоком пластовом давлении, гравитационный режим практически не проявляется.

От правильной оценки режима дренирования зависят технологические нормы отбора жидкости из скважин, предельно допустимые динамические забойные давления, выбор расчетно-математического аппарата для прогнозирования гидродинамических показателей разработки, определения объемов добычи жидкости и газа, расчета процесса обводнения скважин, а также и тех мероприятий по воздействию на залежь, которые необходимы при разработке для достижения максимально возможного конечного коэффициента

14

vk.com/club152685050 | vk.com/id446425943

нефтеотдачи. Однако определить режим залежи не всегда просто, так как в ряде случаев многие факторы, определяющие режим, проявляются одновременно.

2. Оборудование забоя скважин. Понятие об открытом и закрытом забое скважин.

Оборудование забоя предназначено для предотвращения разрушения продуктивного пласта и выноса на забой твердых частиц, а также для изоляции обводнявшихся пропластков. В то же время оно должно иметь возможно меньшее сопротивление и обеспечивать условия для проведения работ по увеличению производительности скважин.

В зависимости от геологических и технологических условий разработки месторождений применяют следующие типовые конструкции забоев скважин (рис. 10)

15

vk.com/club152685050 | vk.com/id446425943

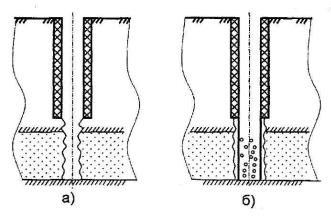

Рис. 10. Конструкции оборудования забоя скважин:

а) - открытый забой; б) - забой, перекрытый «хвостовиком» колонны,

перфорированным перед его спуском; в) - забой, оборудованный

фильтром; г) - перфорированный забой;

При открытом забое(рис. 10 а) башмак обсадной колонны цементируется перед кровлей пласта. Затем пласт вскрывается долотом меньшего размера, но никаких мер по укреплению ствола скважины в месте ее прохождения через продуктивный пласт не принимается. Такая конструкция забоя обеспечивает наименьшее . сопротивление притоку нефти и газа в скважину, но возможна только при достаточно устойчивых горных породах. Из-за невозможности избирательного вскрытия нужных пропластков и избирательного воздействия на них, а также постоянной угрозы обвалов в призабойной зоне открытым забоем оснащено менее 5 % всего фонда скважин.

Одним из способов укрепления горных пород является устройство забоя, перекрытого хвостовиком колонны, перфорированным перед ее спуском(рис. 10 б). В этом случае скважина бурится сразу до подошвы продуктивного пласта и крепится обсадной колонной по всей длине. Но трубы обсадной колонны, расположенные напротив толщи продуктивного пласта, заранее перфорированы

16

vk.com/club152685050 | vk.com/id446425943

и пространство между ними и поверхностью пласта не цементируется. Данная конструкция забоя надежнее предыдущей, но возрастает и сопротивление притоку пластовых флюидов.

Забой, оборудованный фильтром(рис. 10 в), применяется в случае, если существует опасность поступления песка в скважину. В этом случае башмак обсадной колонны спускается до кровли пласта и цементируется. Напротив его продуктивной части устанавливается специальный фильтр, а кольцевое пространство между верхней частью фильтра и низом обсадной колонны герметизируется.

Скважины с перфорированным забоем(рис. 10 г) составляют более 90 % общего фонда. При их сооружении бурение ведется до подошвы продуктивного пласта, после чего в скважину опускают обсадные трубы и цементируют кольцевое пространство на всей ее длине. И только после этого производят перфорацию обсадной колонны и цементного камня на тех интервалах глубин, где ожидается приток нефти и газа.

Достоинствами скважин с перфорированным забоем являются:

-упрощение технологии проводки скважины;

-устойчивость забоя и сохранение проходного сечения скважины в процессе длительной эксплуатации;

-надежная изоляция пропластков, не вскрытых перфорацией;

-возможность поинтервального воздействия на призабойную зону пласта (различные обработки, гидроразрыв и т.д.).

17

vk.com/club152685050 | vk.com/id446425943

В то же время перфорированный забой не обеспечивает защиты от проникновения песка в скважину и создает дополнительное фильтрационное сопротивление потоку пластовой жидкости.

3. Добыча нефти погружным электроцентробежными насосами. УЭЦН – установка электроцентробежного насоса.

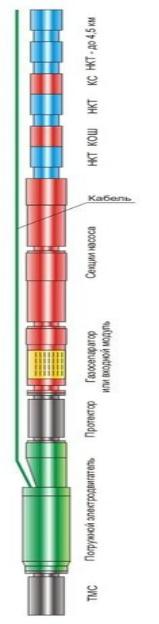

Схема УЭЦН

УЭЦН – установка электроцентробежного насоса, в английском варианте - ESP (electric submersible pump). По количеству скважин, в которых работают такие насосы, они уступают установкам ШГН, но зато по объемам добычи нефти, которая добывается с их помощью, УЭЦН вне конкуренции. С помощью УЭЦН добывается порядка 80% всей нефти в России.

В общем и целом УЭЦН - обычный насосный агрегат, только тонкий и длинный. И умеет работать в среде отличающейся своей агрессивностью к присутствующим в ней механизмам. Состоит он из погружного насосного агрегата (электродвигатель с гидрозащитой + насос), кабельной линии, колонны НКТ, оборудования устья скважины и наземного оборудования (трансформатора и станции управления).

Основные узлы УЭЦН:

18

vk.com/club152685050 | vk.com/id446425943

ЭЦН (электроцентробежный насос) – ключевой элемент установки, который собственно и осуществляет подъем жидкости из скважины на поверхность. Состоит он из секций, которые в свою очередь состоят из ступеней (направляющих аппаратов) и большого числа рабочих колес собранных на валу и заключенных в стальной корпус (трубу). Основные характеристики ЭЦН – это дебит и напор, поэтому в названии каждого насоса присутствуют эти параметры. Например, ЭЦН-60-1200 перекачивает 60 м3/сут жидкости с напором 1200 метров.

ПЭД (погружной электродвигатель) – второй по важности элемент. Представляет собой асинхронный электродвигатель, заполненный специальным маслом.

Протектор (или гидрозащита) – элемент, расположенный между электродвигателем и насосом. Отделяет электродвигатель, заполненный маслом от насоса заполненного пластовой жидкостью и при этом передает вращение от двигателя к насосу.

Кабель, с помощью которого к погружному электродвигателю подводится электроэнергия. Кабель бронированный. На поверхности и до глубины спуска насоса он круглого сечения (КРБК), а на участке погружного агрегата вдоль насоса и гидрозащиты - плоский (КПБК).

Дополнительное оборудование:

Газосепаратор – используется для снижения количества газа на входе в насос. Если необходимости в снижении количества газа нет, то используется простой входной модуль, через который в насос поступает скважинная жидкость.

ТМС – термоманометрическая система. Градусник и манометр в одном лице. Выдает нам на поверхность данные о температуре и давлении той среды, в которой работает спущенный в скважину ЭЦН.

19

vk.com/club152685050 | vk.com/id446425943

Вся эта установка собирается непосредственно при ее спуске в скважину. Собирается последовательно снизу вверх не забывая про кабель, который пристегивается к самой установке и к НКТ, на которых все это и висит, специальными металлическими поясами. На поверхности кабель запитывается на устанавливаемые вблизи куста повышающий трансформатор (ТМПН) и станцию управления.

Помимо уже перечисленных узлов в колонне насосно-компрессорных труб над электроцентробежным насосом устанавливаются обратный и сливной клапаны.

Обратный клапан (КОШ - клапан обратный шариковый) используется для заполнения насосно-компрессорных труб жидкостью перед пуском насоса. Он же не позволяет жидкости сливаться вниз при остановках насоса. Во время работы насоса обратный клапан находится в открытом положении под действием давления снизу.

Над обратным клапаном монтируется сливной клапан (КС), который используется для спуска жидкости из НКТ перед подъемом насоса из скважины.

Электроцентробежные погружные насосы имеют значительные преимущества перед глубинными штанговыми насосами:

Простота наземного оборудования;

Возможность отбора жидкости из скважин до 15000 м3/сут;

Возможность использовать их на скважинах с глубиной более 3000 метров;

Высокий (от 500 суток до 2-3 лет и более) межремонтный период работы ЭЦН;

Возможность проведения исследований в скважинах без подъема насосного оборудования;
