Лекция 3 Зажимные устройства приспособлений

3.1. Назначение зажимных устройств

Основное назначение зажимных устройств приспособлений — обеспечение надежного контакта (неотрывности) заготовки или собираемой детали с установочными элементами, предупрежде­ние ее смещения в процессе обработки или сборки.

Зажимной механизм создает силу для закрепления заготовки, определяемую из условия равновесия всех сил, приложенных к ней

При механической обработке на заготовку действуют:

1) силы и моменты резания

2) объемные силы — сила тяжести заготовки, центробежные и инерционные силы.

3) силы, действующие в точках контакта заготовки с приспособлением – сила реакции опоры и сила трения

4) второстепенные силы, к которым относятся силы, возника­ющие при отводе режущего инструмента (сверла, метчики, раз­вертки) от заготовки.

При сборке на собираемые детали действуют сборочные силы и силы реакции, возникающие в точках контакта сопрягаемых по­верхностей.

К зажимным устройствам предъявляются следующие требования:

1) при зажиме не должно нарушаться положение заготовки, до­стигнутое базированием. Это удовлетворяется рациональным вы­бором направления и мест приложения сил зажима;

2) зажим не должен вызывать деформации заготовок, закрепля­емых в приспособлении, или повреждения (смятия) их поверх­ностей;

3) сила зажима должна быть минимально необходимой, но дос­таточной для обеспечения фиксированного положения заготовки относительно установочных элементов приспособлений в процессе обработки;

4) сила зажима должна быть постоянной на всем протяжении технологической операции; сила зажима должна быть регулируемой;

5) зажим и открепление заготовки необходимо производить с ми­нимальной затратой сил и времени рабочего. При использовании ручных зажимов усилие не должно превышать 147 Н; Средняя продолжительность закрепления: в трехкулачковом патроне (ключом) — 4 с; винтовым зажимом (клю­чом) — 4,5…5 с; штурвалом — 2,5…3 с; поворотом рукоятки пневмо-, гидрокрана — 1,5 с; нажатием кнопки — менее 1 с.

6) зажимной механизм должен быть простым по конструкции, компактным, максимально удобным и безопасным в работе. Для этого он должен иметь минимальные габаритные размеры и содержать ми­нимальное число съемных деталей; устройство управления зажим­ным механизмом должно располагаться со стороны рабочего.

Необходимость применения зажимных устройств исключается в трех случаях.

1) заготовка имеет большую массу, по сравнению с которой силы резания малы.

2) силы, возникающие при обработке, направлены так, что не могут нарушить положение заготовки, достигнутое при базировании.

3) заготовка, установленная в приспособление, лишена всех сте­пеней свободы. Например, при сверлении отверстия в прямоугольной планке, закладываемой в ящичный кондуктор.

3.2. Классификация зажимных устройств

Конструкции зажимных устройств состоят из трех основных частей: контактного элемента (КЭ), привода (П) и силового механизма (СМ).

Контактные элементы служат для непосредственной передачи зажимного усилия на заготовку. Их конструкция позволяет рассредоточить усилия, предотвращая смятие поверхностей заготовки.

Привод служит для преобразования определенного вида энергии в исходное усилие Р_и, передаваемое силовому механизму.

Силовой механизм необходим для преобразования полученного исходного зажимного усилия Р_и в усилие зажима Р_з. Преобразование производится механически, т.е. по законам теоретической механики.

В соответствии с наличием или отсутствием в приспособлении этих составных частей зажимные устройства приспособлений разделяются на три группы.

К первой группе относятся зажимные устройства (рис. 3.1а), имеющие в своем составе все перечисленные основные части: силовой механизм и привод, который обеспечивает перемещение контактного элемента и создает исходное усилие Р_и, преобразуемое силовым механизмом в зажимное усилие Р_з .

Во вторую группу (рис. 3.1б) входят зажимные устройства, состоящие лишь из силового механизма и контактного элемента, который приводится в действие непосредственно рабочим, прилагающим исходное усилие Р_и на плече l. Эти устройства иногда называют зажимным устройством с ручным приводом (единичное и мелкосерийное производство).

К третьей группе относятся зажимные устройства, которые в своем составе не имеют силового механизма, а используемые приводы лишь условно можно назвать приводами, так как они не вызывают перемещений элементов зажимного устройства и только создают зажимное усилие Р_з , которое в этих устройствах является равнодействующей равномерно распределенной нагрузки q, непосредственно действующей на заготовку и создаваемой либо в результате атмосферного давления, либо посредством магнитного силового потока. К этой группе относятся вакуумные и магнитные устройства (рис. 3.1в). Применяются во всех видах производства.

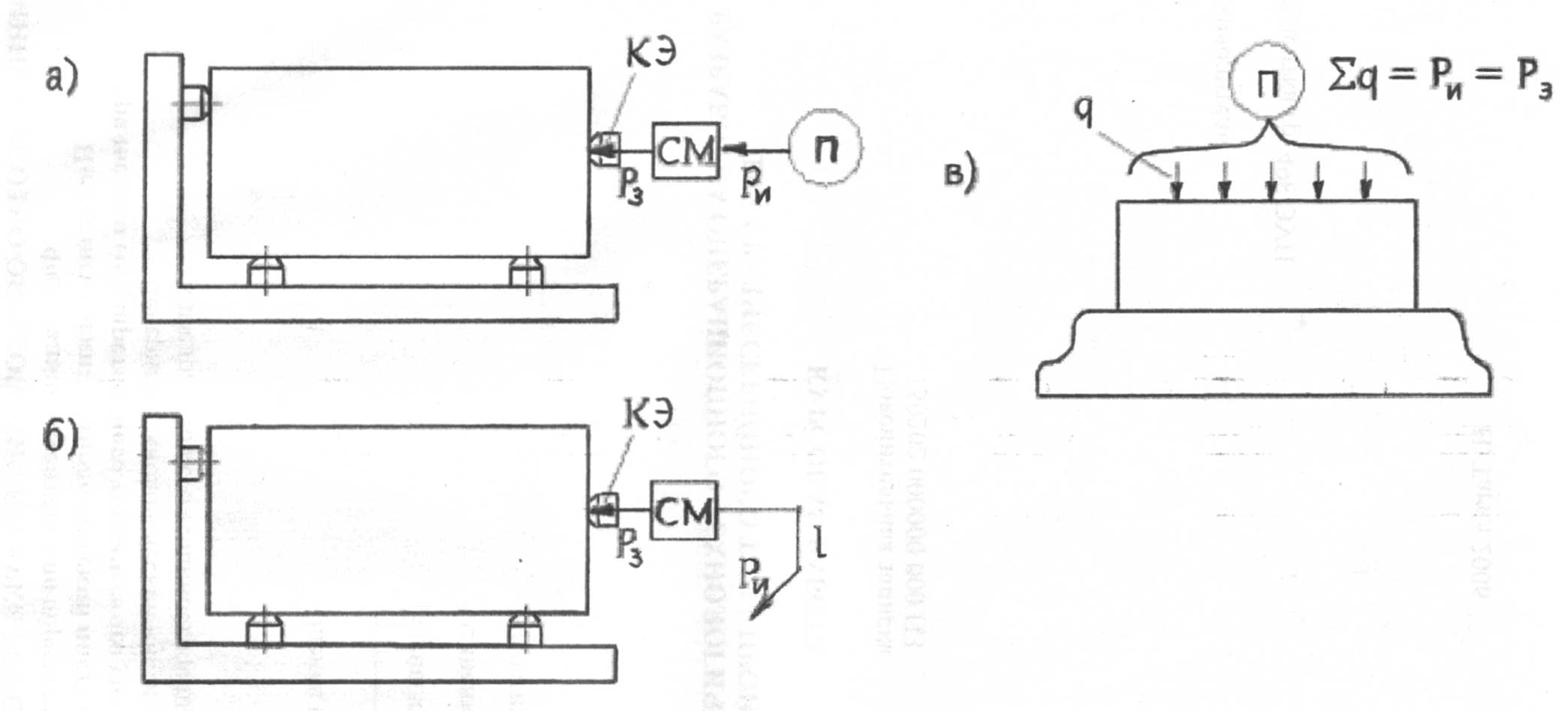

Р ис. 3.1. Схемы зажимных механизмов

Элементарным зажимным механизмом называют часть зажимного устройства, состоящую из контактного элемента и силового механизма.

Зажимными элементами называют: винты, эксцентрики, прихваты, тисочные губки, клинья, плунжеры, прижимы, планки. Они являются промежуточными звеньями в сложных зажимных системах.

В табл. 2 приведена классификация элементарных зажимных механизмов.

Таблица 2

Классификация элементарных зажимных механизмов

ЭЛЕМЕНТАРНЫЕ ЗАЖИМНЫЕ МЕХАНИЗМЫ	ПРОСТЫЕ	ВИНТОВЫЕ	Зажимные винты
			С разрезной шайбой или планкой
			Штыковые или плунжерные
		ЭКСЦЕНТРИКОВЫЕ	Круглые эксцентрики
			Криволинейные по эвольвенте
			Криволинейные по спирали Архимеда
		КЛИНОВЫЕ	С плоским односкосым клином
			С опорным роликом и клином
			С двухскосым клином
		РЫЧАЖНЫЕ	Одноплечевые
			Двухплечевые
			Изогнутые двухплечевые
	КОМБИНИРОВАННЫЕ	ЦЕНТРИРУЮЩИЕ ЗАЖИМНЫЕ ЭЛЕМЕНТЫ	Цанги
			Разжимные оправки
			Зажимные втулки с гидропластом
			Оправки и патроны с пластинчатыми пружинами
			Мембранные патроны
		РЕЕЧНО-РЫЧАЖНЫЕ ЗАЖИМЫ	С роликом зажимом и замком
			С коническим запирающим устройством
			С эксцентриковым запирающим устройством
		КОМБИНИРОВАННЫЕ ЗАЖИМНЫЕ УСТРОЙСТВА	Сочетание рычага и винта
			Сочетание рычага и эксцентрика
			Шарнирно-рычажный механизм
		СПЕЦИАЛЬНЫЕ	Многоместные и непрерывного действия

По источнику энергии привода (здесь говорится не о виде энергии, а именно о местонахождении источника) приводы делятся на ручные, механизирован­ные и автоматизированные. Ручные зажимные механизмы приводит в действие мускульная сила рабо­чего. Механизированные зажимные ме­ханизмы работают от пневматического или гидравлического привода. Автома­тизированные устройства перемещают­ся от движущихся узлов станка (шпин­деля, суппорта или патронов с кулач­ками). В последнем случае зажим заго­товки и разжим обработанной детали производится без участия рабочего.
