1. Техника черчения и правила оформления чертежей
1.1. Предмет «Черчение». Роль графического языка в передаче информации о предметном мире. Чертежные инструменты и принадлежности
Вы начинаете изучать новый учебный предмет «Черчение». По определению известного геометра, механика, профессора Н.А. Рынина, черчение является звеном, соединяющим математические и физические науки с техническими.
На уроках изобразительного искусства, математики, географии, технологии вы уже встречались с различными графическими изображениями – рисунками, графиками, схемами, эскизами. Но самыми распространенными графическими изображениями являются чертежи (рис. 10).
Рис. 10. Чертеж детали
Чтобы понять или, как говорят специалисты, прочитать чертеж, надо знать графический язык.
Язык – это система знаков, передающих информацию.
У науки, техники, искусства также есть свои языки – это язык математики и язык графики.
Основу графического языка составляют методы и способы построения изображений на чертежах, а также правила оформления конструкторской документации.
Графический язык сочетает в себе различные системы записи информации – изобразительную и знаковую.
К изобразительной системе графического языка относится метод проецирования, правила использования точек, линий, контуров и изображения объекта.
К знаковой системе графического языка относятся условные знаки (S – толщина, ø – диаметр, - квадрат, R – радиус), цифры (числа, определяющие размеры), буквы, тексты.
Графический язык используется в науке, производстве, строительстве, архитектуре, дизайне. Его называют языком техники.
Чертеж – это документ, содержащий изображение изделия, а также другие данные, необходимые для его изготовления и контроля. Они являются одними из основных документов современного производства.
По чертежам определяют форму и размеры изделий, материалы, из которых они сделаны, способы изготовления и соединения деталей, технические требования к ним, изучают устройство и принципы работы механизмов, правила эксплуатации готовых изделий, выполняют их ремонт.
Чертежи используют во всех сферах народного хозяйства, без чертежей немыслимо ни изучение и освоение техники, ни разработки новых конструкций, ни развитие современного производства.
В зависимости от содержания, чертежи подразделяются на чертежи деталей, сборочные чертежи, чертежи общего вида, монтажные и другие. По чертежам деталей изготавливают части изделий; по сборочным чертежам собирают изделия, а, руководствуясь монтажными чертежами, устанавливают изделия на рабочем месте.
Современные чертежи и процесс их выполнения постоянно совершенствуется. С развитием техники, с появлением компьютеров труд чертежника очень изменился. Однако в основе графических изображений по-прежнему лежит труд человека, свободно владеющим графическим языком.
Качество чертежа зависит от инструментов, материалов и принадлежностей. Очень важно овладеть приемами работы чертежными инструментами и правильно организовать свое рабочее место.
Чертежи выполняют на специальной чертежной бумаге, эскизы и технические рисунки на бумаге в клеточку, для копирования чертежей используют кальку (полупрозрачную бумагу).
Чертежи выполняются карандашами разной твердости, мягкий – М (В), твердый – Т (Н), средней твердости – ТМ (НВ).
Степень твердости указана цифрой, стоящей перед буквой, например, 2М(2В)., 2Т(2Н).
Затачивать карандаши нужно на конус, а для обводки чертежа – лопаточкой (рис. 11).
Рис. 11. Правильная заточка карандаша для черчения
При работе карандашом следует выполнять следующие правила:
- горизонтальные линии на чертеже проводят слева направо, вертикальные – снизу вверх;
- линии проводят по освещенным кромкам линейки и угольника;
- давление на карандаш должно быть равномерным (для разметки – слабым, для обводки достаточно сильным).
Разметку и построение на чертеже выполняют карандашами Т, 2Т; обводку чертежа – ТМ.
Для удаления лишних линий применяют белую мягкую чертежную резинку (ластик).
Угольники – чертежные инструменты, предназначенные для построения углов и проведения прямых линий. Угольники бывают с углами 450 , 450, 900 и 300,600,900.
Линейка предназначена: деревянная - для проведения прямых линий, металлическая – для замера размеров деталей с натуры.
Транспортир – чертежный инструмент, применяемый для измерения и построения углов.
Готовальня – набор чертежных инструментов. Из набора чертежных инструментов, входящих в готовальню, потребуются: циркуль разметочный и чертежный и, возможно, кронциркуль падающий.
Циркуль чертежный – инструмент, предназначенный для проведения дуг и окружностей. Игла должна находиться на одном уровне с выступающим концом пишущего стержня.
Циркуль разметочный – чертежный инструмент, предназначенный для откладывания и переноса отрезков на чертеже. Он имеет две одинаковые ножки, на концах которых закреплены иглы (рис. 12).

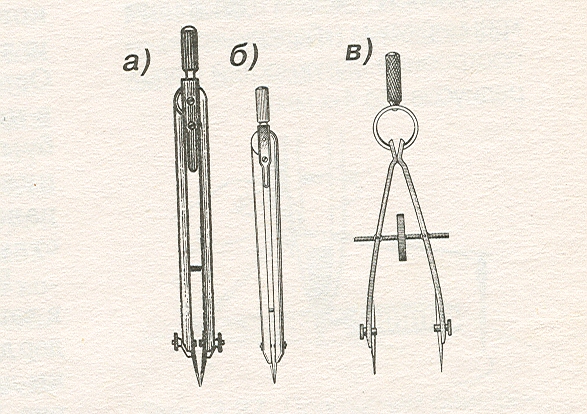

а - циркуль разметочный; б - кронциркуль падающий;
в - циркуль чертежный.
Рис. 12. Чертежные инструменты
Кронциркуль падающий – кронциркуль, предназначенный для проведения дуг и окружностей радиусом от 0,5 до 10 мм.
От правильной подготовки рабочего места во многом зависит качество чертежа.
Правильная подготовка рабочего места: свет на чертеже должен падать слева сверху, все инструменты и принадлежности на столе располагают в определенном порядке, справа – карандаши, готовальня и ластик, слева – линейки, угольники.
В конструкторском бюро чертежи выполняют с помощью чертежного прибора. В последнее время на смену чертежной доске приходит дисплей компьютера. Конструктор с помощью какой-либо графической системы выполняет чертеж, электронная версия которого хранится в памяти компьютера или на диске. При необходимости можно получить чертеж на бумаге («твердая копия»). Это можно сделать с помощью принтера или графопостроителя (рис. 13).
а – графопостроитель; б – принтер.
Рис. 13. Современные приборы для построения чертежей
