Перечень виртуальных контейнеров в системе sdh. Размещение цифрового потока е1 в виртуальном контейнере. Структура рон
Контейнеры можно рассматривать в качестве первых элементов в номенклатуре элементов иерархии SDH. К контейнеру (как и к любому пакету, подлежащему отправлению по некоторому маршруту) добавляется маршрутный заголовок. В результате он превращается в виртуальный контейнер VC уровня n, т.е. VC-n. В номенклатуре элементов иерархии SDH существуют следующие виртуальные контейнеры:
VC-1, VC-2 - виртуальные контейнеры нижних уровней 1 или 2 и VC-3, VC-4 - виртуальные контейнеры верхних уровней 3 или 4 - SDH, структура которых или формат достаточно прост и определяется формулой: POH + PL, где РОН - маршрутный заголовок (в терминологии связистов трактовый заголовок); PL - полезная нагрузка.
Виртуальные контейнеры VC-1, 2, 3, также как и контейнеры С-1, 2, 3, разбиваются на виртуальные контейнеры подуровней nm, т.е. VC-nm, а именно:
VC-1 разбивается на VC-11 и VC-12;
VC-2 разбивается на VC-21 и VC-22;
VC-3 разбивается на VC-31 и VC-32.
Поля PL И РОН формата виртуального контейнера как логического элемента имеют вид: - PL - поле различного (в зависимости от типа виртуального контейнера) размера, формат которого имеет двумерную структуру по типу фрейма вида 9хm (9 строк, m столбцов); это поле формируется либо из контейнеров соответствующего уровня (например, для виртуальных контейнеров VC-1,2 соответственно), либо из других соответствующих элементов структуры мультиплексирования SDH; - РОН - поле, размером не более 9 байт, формат которого имеет двумерную структуру вида 1хn (например, формат 1х9 байт для VC-4 или VC-32 и формат 1х6 байт для VC-31); это поле составлено из различных по назначению байтов.

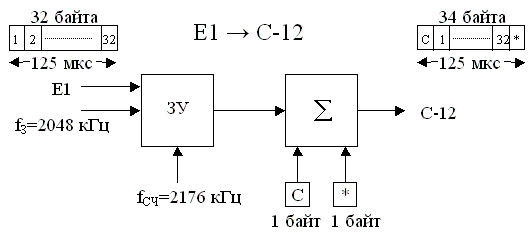

Процедура размещения заключается в отображении последовательных фрагментов (обычно размером в цикл) вводимых цифровых потоков в периодически повторяющейся структуре контейнеров.Пример: размещение цифрового сигнала Е1 (2048 кбит/с) в С12
сч=34/32*2048 = 2176 кГц С-байт – поле согласования скорости * - балластные биты
P
OH
BIP-2 (Bit Interleaving Parity) – проверочные биты на четность
FEBE (Far End Block Error) – оповещение передающей стороны об ошибках при проверке на четность
L1…L3 – указатель наличия и типа нагрузки
FERF – сбой при приеме на удаленном конце
Структура заголовка poh.
Заголовок маршрута РОН выполняет функции контроля параметров качества передачи контейнера. Он сопровождает контейнер по маршруту следования от точки формирования до точки расформирования. Структура и размер заголовка РОН определяются типом соответствующего контейнера. Следовательно, различаются два основных типа заголовков: --- заголовок маршрута высокого уровня (High-order РОН - НО-РОН), используемый для контейнеров VC-4/VC-3; --- заголовок маршрута низкого уровня (Low-order РОН - LO-POH), используемый для контейнеров VC-3/VC-2/VC-1.
Рассмотрим подробно структуру заголовка маршрута высокого уровня. Структура заголовка НО-РОН представлена на табл.4.2.
J1 |
Индикатор маршрута |
B3 |
Мониторинг качества (код BIP-8) |
C2 |
Указатель типа полезной нагрузки |
G1 |
Подтверждение ошибок передачи |
F2 |
Сигналы обслуживания |
H4 |
Индикатор сверхцикла |
F3 |
Автоматическое переключение |
K3 |
Подтверждение ошибок передачи |
N1 |
Мониторинг взаимного соединения (ТСМ) |
Тавлица 4.2.Структура заголовка HO - POH.
Функциональная схема и временная диаграмма мультиплексирования потоков Е1 в системе SDH
Ввод асинхронных потоков Е1 в системе SDH
Назначение указателей (Pointer) в трибутарных модулях SDH и их структура
Схема передачи потока Е3 в системе SDH
Структура заголовка кадра STM1
Принцип формирования STM4 – STM16
Функциональные модули системы SDH, как основы транспортной сети связи
Сеть SDH, как и любая сеть, строиться из отдельных функциональных модулей ограниченного набора: мультиплексоров, коммутаторов, концентраторов, регенераторов и терминального оборудования. Этот набор определяеться основными функциональными задачами, решаемыми сетью:
сбор входных потоков через каналы доступа в агрегатный блок, пригодный для транспортировки в сети SDH - задача мультиплексирования, решаемая терминальными мультиплексорами - ТМ сети доступа;
транспортировка агрегатных блоков по сети с возможностью ввода/вывода входных/выходных потоков - задача транспортирования, решаемая мультиплексорами ввода/вывода - ADM, логически управляющими информационным потоком в сети, а физически - потоком в физической среде, формирующей в этой сети транспортный канал;
перегрузка виртуальных контейнеров в соответствии со схемой маршрутизации из одного семента сети в другой, осуществляемая в выделенных узлах сети, - задача коммутации, или кросс-коммутации, решаемая с помощью цифровых коммутаторов или кросс-коммутаторов - DXC;
объединение нескольких однотипных потоков в распределительный узел - концентратор (или хаб) - задача концентрации, решаемая концентраторами;
восстановление (регенерация) формы и амплитуды сигнала, передаваемого на большие растояния, для компенсации его затухания - задача регенерации, решаемая с помощью регенераторов - устройств, аналогичных повторителям в LAN;
сопряжение сети пользователя с сетью SDH - задача сопряжения, решаемая с помощью оконечного оборудования - различных согласующих, устройств, например, конверторов интерфейсов, конверторов скоростей, конверторов импедансов и т.д.
